Περιγραφή Προϊόντος

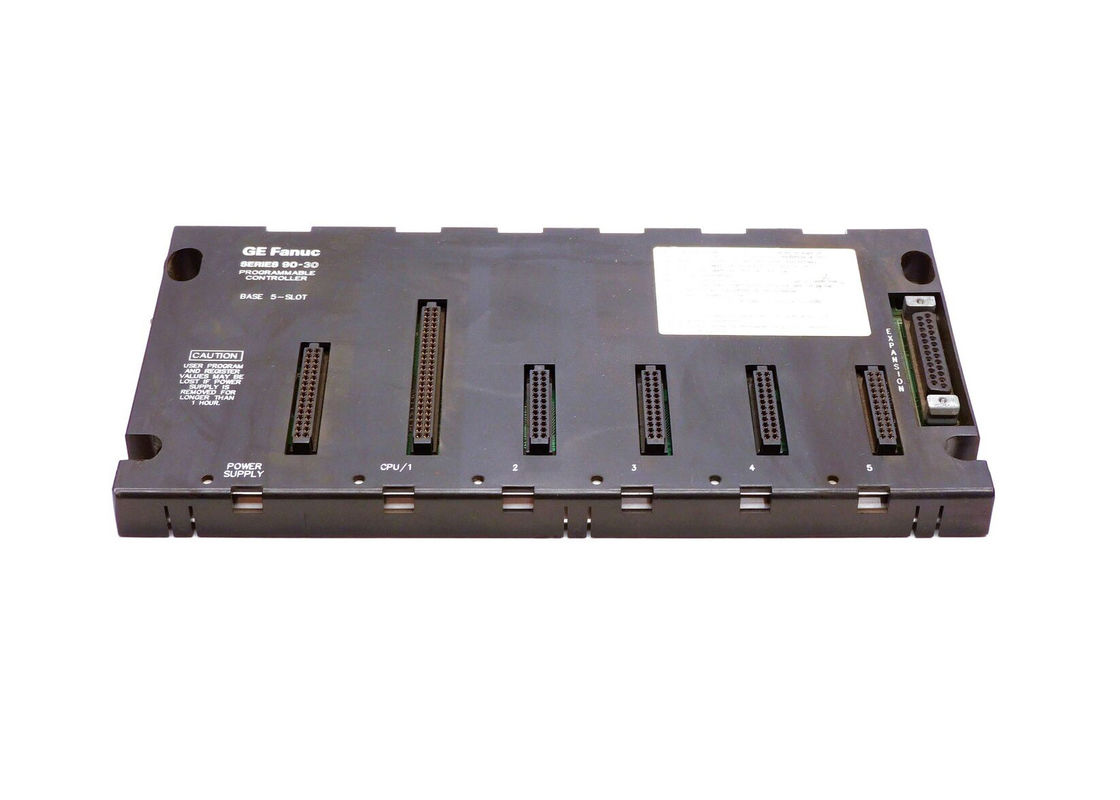

Το GE Fanuc IC693CHS397 είναι μια αρθρωτή βάση CPU 5 υποδοχών.
Για να λειτουργήσει η βάση, οι χρήστες πρέπει να συνδέσουν μια μονάδα τροφοδοσίας στην αριστερή υποδοχή.
Αυτή η υποδοχή είναι μοναδική σε μέγεθος και τύπο, καθώς υποστηρίζει μόνο μια μονάδα τροφοδοσίας.
Αυτή η υποδοχή δεν έχει αριθμό. Στην υποδοχή 1, πρέπει να εγκατασταθεί μια μονάδα CPU ή μια ειδική μονάδα επιλογών. Παρόμοια με την υποδοχή 2, αυτή η υποδοχή είναι μοναδική σε μέγεθος και τύπο,
καθώς μπορεί να υποστηρίξει μόνο μια μονάδα CPU ή μια ειδική μονάδα επιλογών, για παράδειγμα έναν σαρωτή FIP Remote I/O (IC693BEM330). Η υποδοχή 1
έχει την ετικέτα CPU/1.
Για όλες τις υποδοχές με αριθμό 2 και άνω, οι χρήστες μπορούν να εγκαταστήσουν μονάδες επιλογών ή μονάδες I/O. Αυτές οι υποδοχές είναι μοναδικές σε μέγεθος και τύπο,
οπότε θα υποστηρίξουν οποιαδήποτε από αυτές. Η αρθρωτή βάση CPU μπορεί να υποστηρίξει επεκτάσεις και απομακρυσμένες βάσεις.Επομένως, στο δεξιό
άκρο της βάσης, υπάρχει ένας θηλυκός σύνδεσμος επέκτασης. Αυτός είναι τύπου D 25 ακίδων, ο οποίος επιτρέπει στους χρήστες να συνδεθούν είτε σε μια
Βάση Επέκτασης είτε σε μια Απομακρυσμένη Βάση.
Εάν επιθυμούνται πρόσθετες λειτουργίες, ο χρήστης μπορεί να τις προσαρμόσει. Αυτό συμβαίνει επειδή η CPU είναι αρθρωτή. Αυτό επιτρέπει στον χρήστη να
την αντικαταστήσει ή να την αλλάξει σε διαφορετικό τύπο.Για οποιοδήποτε σύστημα, μπορεί να χρησιμοποιηθεί το πολύ μία βάση CPU.Οποιεσδήποτε επιπλέον
πρέπει να είναι βάση επέκτασης ή απομακρυσμένη βάση. Εξ ορισμού, μια αρθρωτή βάση CPU όπως η IC693CHS397 έχει πάντα εκχωρημένο Αριθμό Rack
0.
Τεχνικές Προδιαγραφές
| Τύπος Μονάδας: |
Βάση CPU I/O |
| Επιλογή Βάσης: |
Κύρια (με υποδοχή CPU) |
| Απόσταση: |
Δ/Υ |
| Αριθμός Υποδοχών: |
5 |
| Διαστάσεις: |
10,43 x 5,12 x 5,59 ίντσες. (Π x Υ x Β) |
| Εσωτερική Κατανάλωση Ρεύματος: |
270 mA @ 5 VDC |
Τεχνικές Πληροφορίες
Αρθρωτές Βάσεις CPU
Απομακρυσμένου Μια μονάδα τροφοδοσίας πρέπει να συνδεθεί στην αριστερή υποδοχή (η οποία δεν έχει αριθμό) αυτών των βάσεων. Η αριστερή υποδοχή είναι μοναδική σε μέγεθος και τύπο που υποστηρίζει μόνο μια μονάδα τροφοδοσίας μονάδα.
Απομακρυσμένου Μια μονάδα CPU (ή μια ειδική μονάδα επιλογών) πρέπει να εγκατασταθεί στην Υποδοχή 1 αυτών των βάσεων. Η Υποδοχή 1 είναι μοναδική σε μέγεθος και τύπο που υποστηρίζει μόνο μια μονάδα CPU ή μια ειδική μονάδα επιλογών όπως ο FIP Remote I/O Scanner (IC693BEM330). Η Υποδοχή 1 έχει την ετικέτα CPU/1.
Απομακρυσμένου Οι υποδοχές με αριθμό 2 και άνω είναι μοναδικές σε μέγεθος και τύπο που υποστηρίζουν μόνο μονάδες I/O ή επιλογών μονάδες.
Απομακρυσμένου Υποστηρίζονται βάσεις επέκτασης και απομακρυσμένες βάσεις, οπότε ένας θηλυκός σύνδεσμος επέκτασης τύπου D 25 ακίδων βρίσκεται στο δεξιό άκρο της βάσης για σύνδεση με μια βάση επέκτασης ή απομακρυσμένη βάση.
Απομακρυσμένου Δεδομένου ότι η CPU είναι αρθρωτή, μπορεί να αντικατασταθεί ή να αλλάξει σε διαφορετικό τύπο εάν επιθυμούνται πρόσθετες λειτουργίες επιθυμούνται.
Απομακρυσμένου Επιτρέπεται μόνο μία βάση CPU ανά σύστημα. Εάν χρησιμοποιείται περισσότερες από μία βάση σε ένα σύστημα, οι επιπλέον βάσεις πρέπει να είναι είτε τύπου Επέκτασης είτε
Απομακρυσμένου τύπου. • Μια αρθρωτή βάση CPU εκχωρείται πάντα, εξ ορισμού, με Αριθμό
