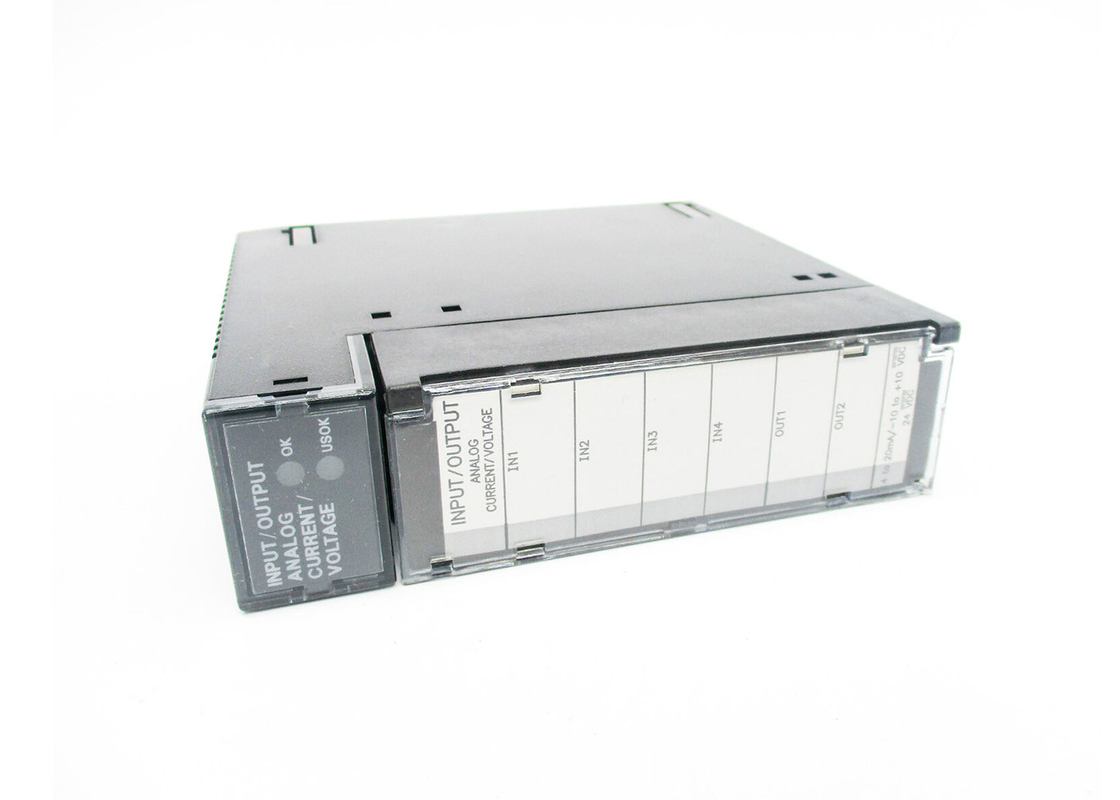

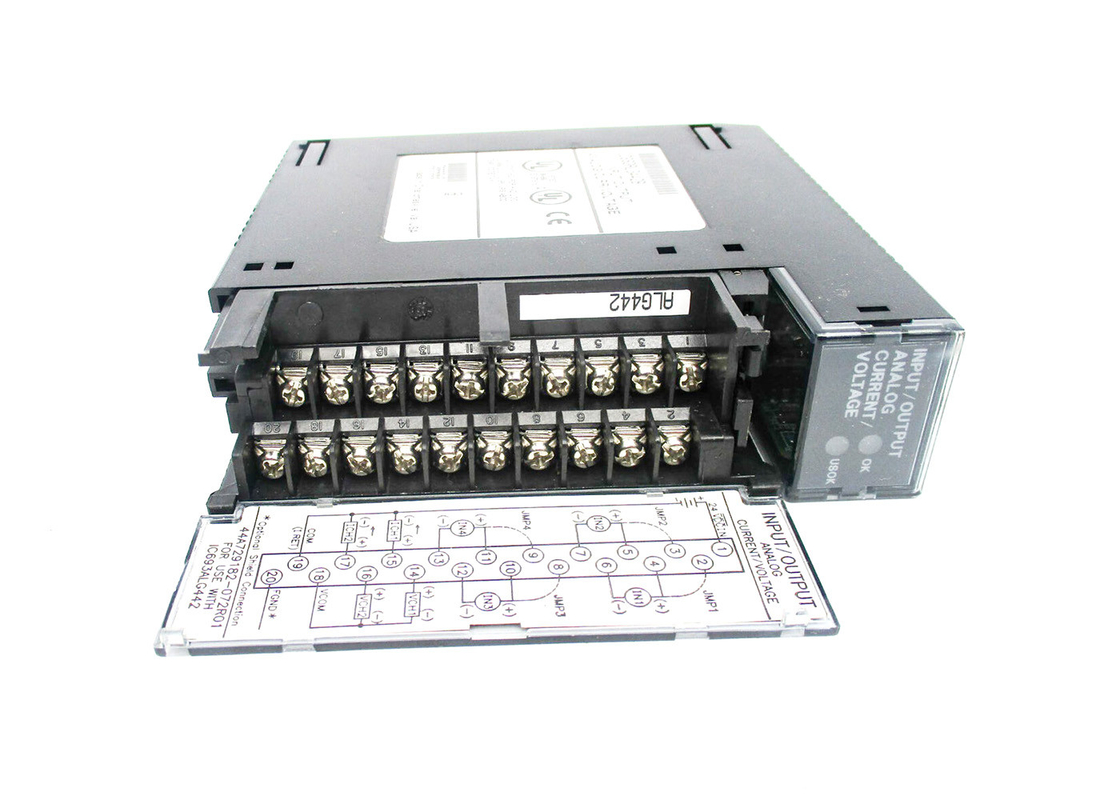

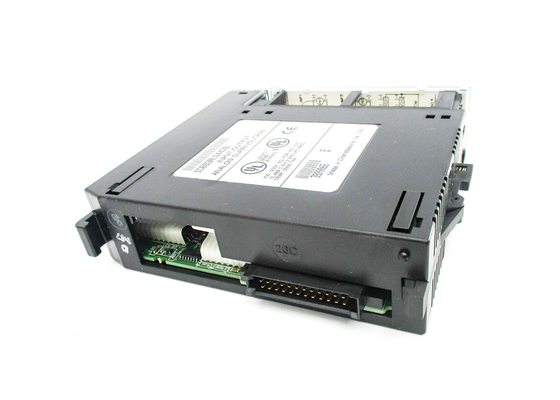

Αναλογική I/O ενότητα της Γερμανίας FANUC IC693ALG442, σειρά 90-30 συστήματα PLC
Λεπτομέρειες:
| Τόπος καταγωγής: | ΗΠΑ |
| Μάρκα: | GE |
| Αριθμό μοντέλου: | IC693ALG442 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Νέος στο αρχικό κιβώτιο |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100 |
|
Λεπτομερής ενημέρωση |
|||
| Μάρκα: | Γερμανία Fanuc | Μοντέλο: | IC693ALG442 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντος: | Ενότητα συνδυασμού |
| Αριθμός καναλιών: | 6 | Αριθμός εξόδων: | 2 |
| Αριθμός εισροών: | 4 | Αριθμός τερματικών φραγμών συνδετήρων: | 20 |
| Ονομαστική τάση: | 24 βολτ ΣΥΝΕΧΗ | Ρεύμα εξόδου: | 0 έως 20 milliamps, 4 έως 20 milliamps |
| Επισημαίνω: | 30VDC προγραμματίσημος ελεγκτής λογικής,150Hz ενότητα προσομοιωτών εισαγωγής,250Ohms αναλογική τρέχουσα ενότητα εισαγωγής |
||
Περιγραφή προϊόντων
Μονάδα αναλογικών εισόδων/εξόδων GE FANUC IC693ALG442, συστήματα PLC σειράς 90-30
Περιγραφή προϊόντος
Το GE Fanuc IC693ALG442 είναι μια μονάδα αναλογικών εισόδων/εξόδων των συστημάτων PLC σειράς 90-30 της GE Fanuc. Έχει τέσσερα κανάλια εισόδου και δύο εξόδου. Η παροχή ρεύματος για αυτήν τη μονάδα είναι η τυπική παροχή +5VDC από την CPU με μέγιστο ρεύμα 95mA και μια εξωτερική παροχή σε συνδυασμό. Η εξωτερική παροχή ρεύματος για αυτήν τη μονάδα έχει τυπική τιμή 24 VDC, αλλά μπορεί να κυμαίνεται από 20 έως 30 VDC. Προειδοποίηση: Η σύνδεση αυτής της μονάδας σε μια βασική πλάκα ενώ είναι ενεργοποιημένη είναι επικίνδυνη και μπορεί να προκαλέσει ζημιά στα εξαρτήματα του συστήματος. Αυτή η μονάδα πρέπει να εγκατασταθεί σε μεταλλικό περίβλημα με εξωτερική καλωδίωση.
Υπάρχουν έξι τύποι μονάδων εισόδου/εξόδου για τη σειρά 90-30 των PLC της GE Fanuc. Αυτές είναι είτε διακριτές είτε αναλογικές μονάδες. Γενικά, οι αναλογικές μονάδες μπορεί να είναι μόνο αναλογικής εισόδου, μόνο αναλογικής εξόδου ή να έχουν συνδυασμό καναλιών εισόδου και εξόδου. Αυτός ο τύπος μονάδας είναι συνδυασμός εισόδου/εξόδου. Τα δεδομένα εντός των %AI και %AQ καταγράφουν αναλογικές τιμές που χρησιμοποιούνται από το PLC. Ο αριθμός των μονάδων που μπορούν να εγκατασταθούν σε ένα σύστημα εξαρτάται από τις αναφορές %AI, %AQ και %I που είναι διαθέσιμες. Αυτές οι αναφορές είναι διαφορετικές σε κάθε τύπο CPU.Η μονάδα αναλογικών εισόδων/εξόδων GE Fanuc IC693ALG442 παρέχει στο PLC μια σειρά πληροφοριών κατάστασης, συμπεριλαμβανομένων της υγείας της μονάδας, της ανίχνευσης ανοιχτού καλωδίου ή υπερφόρτωσης σε λειτουργία εξόδου, πολύ χαμηλής ή υψηλής κατάστασης των καναλιών εισόδου και της κατάστασης της παρεχόμενης ισχύος της μονάδας.
Τεχνικές προδιαγραφές
| Αριθμός καναλιών: | Έξοδος: 2 μονοκατευθυνόμενα; Είσοδος: 4 διαφορικά |
| Εύρος τάσης εξόδου: | 0 έως +10V (μονοπολικό) ή -10 έως +10V (διπολικό) |
| Εύρος ρεύματος εξόδου: | 0 έως 20 mA ή 4 έως 20 mA |
| Ρυθμός ενημέρωσης: | 4 msec (όλα τα κανάλια) |
| Μέγιστο φορτίο εξόδου: | 5 mA |
| Κατανάλωση ρεύματος: | 95 mA από δίαυλο +5 V ή 129 mA από παροχή χρήστη +24 V |
Τεχνικές πληροφορίες
| Απαιτήσεις ισχύος | |
| Εύρος τάσης εξωτερικής παροχής | 20 έως 30 VDC (24 VDC τυπικό) |
| Λόγος απόρριψης παροχής ρεύματος |
Ρεύμα: 5 μA/V (τυπικό), 10 μA/V (μέγιστο) Τάση: 25 mV/V (τυπικό), 50 mV/V (μέγιστο) (Μετράται μεταβάλλοντας το VUSER από 24 VDC σε 30 VDC) |
| Κυμάτωση τάσης | 10% |
| Κατανάλωση ρεύματος | 95 mA από εσωτερική παροχή +5 VDC, 150 mA από εξωτερική παροχή +24 VDC |
| Ρυθμός ενημέρωσης | Ρυθμός ενημέρωσης: 3 ms |
| Απομόνωση, Πεδίο προς Backplane (οπτική) και προς Γείωση πλαισίου | 250 VAC συνεχές; 1500 VAC για 1 λεπτό |
| Αναλογικές έξοδοι | Δύο, Μονοκατευθυνόμενες |
| Αναλογική έξοδος ρεύματος | |
| Εύρη εξόδου | 0 έως 20 mA, 4 έως 20 mA |
| Ανάλυση |
0 έως 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 έως 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Απόλυτη ακρίβεια1,5 |
±0,1% της πλήρους κλίμακας @ 25°C (77°F), τυπικό ±0,25% της πλήρους κλίμακας @ 25°C (77°F), μέγιστο ±0,5% της πλήρους κλίμακας σε εύρος θερμοκρασίας λειτουργίας (μέγιστο) |
| Μέγιστη τάση συμμόρφωσης | VUSER –3 V (ελάχιστο) έως VUSER (μέγιστο) |
| Φορτίο χρήστη | USER = 20 V, μέγιστο 1350Ω σε VUSER = 30 V) |
| Χωρητικότητα φορτίου εξόδου | 2000 pF (μέγιστο) |
| Επαγωγή φορτίου εξόδου | 1 H (μέγιστο) |
| Αναλογική έξοδος τάσης | |
| Εύρη εξόδου | -10 έως +10 V (διπολικό), 0 έως +10 V (μονοπολικό) |
| Ανάλυση |
–10 V έως +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 έως +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Απόλυτη ακρίβεια2,5 |
±0,25% της πλήρους κλίμακας @ 25°C (77°F), τυπικό ±0,5% της πλήρους κλίμακας @ 25°C (77°F), μέγιστο ±1,0% της πλήρους κλίμακας σε εύρος θερμοκρασίας λειτουργίας (μέγιστο) |
| Φόρτωση εξόδου | 5 mA (ελάχιστη αντίσταση 2 K Ohms) |
| Χωρητικότητα φορτίου εξόδου | 1 μF (μέγιστη χωρητικότητα) |
| Αναλογικές είσοδοι | Τέσσερις, διαφορικές |
| Αναλογική είσοδος ρεύματος | |
| Εύρη εισόδου | 0 έως 20 mA, 4 έως 20 mA, 4 έως 20 mA Enhanced |
| Ανάλυση | 5 μA (1 LSB = 5 μA) |
| Απόλυτη ακρίβεια3, |
± 0,25% της πλήρους κλίμακας @25°C (77°F) ±0,5% της πλήρους κλίμακας σε καθορισμένο εύρος θερμοκρασίας λειτουργίας |
| Γραμμικότητα | <1 LSB |
| Τάση κοινού τρόπου | 200 VDC (μέγιστο) |
| Απόρριψη κοινού τρόπου | >70 dB σε DC; >70 dB σε 60 Hz |
| Απόρριψη διασταυρούμενου καναλιού | >70 dB από DC έως 1 kHz |
| Εμπέδηση εισόδου | 250 Ω |
| Απόκριση φίλτρου εισόδου | 38 Hz |
