Αναλογική τρέχουσα ενότητα εισαγωγής σειράς 90-30 RX3i της Γερμανίας FANUC IC693ALG223 PACSystems

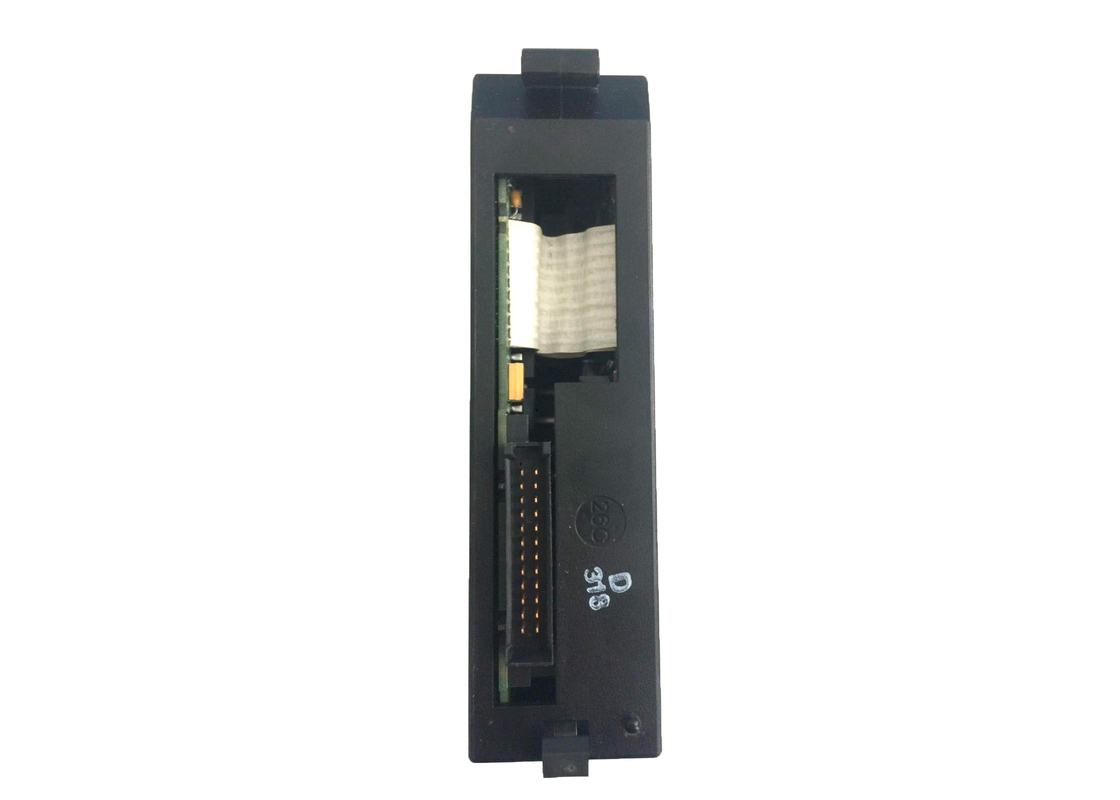

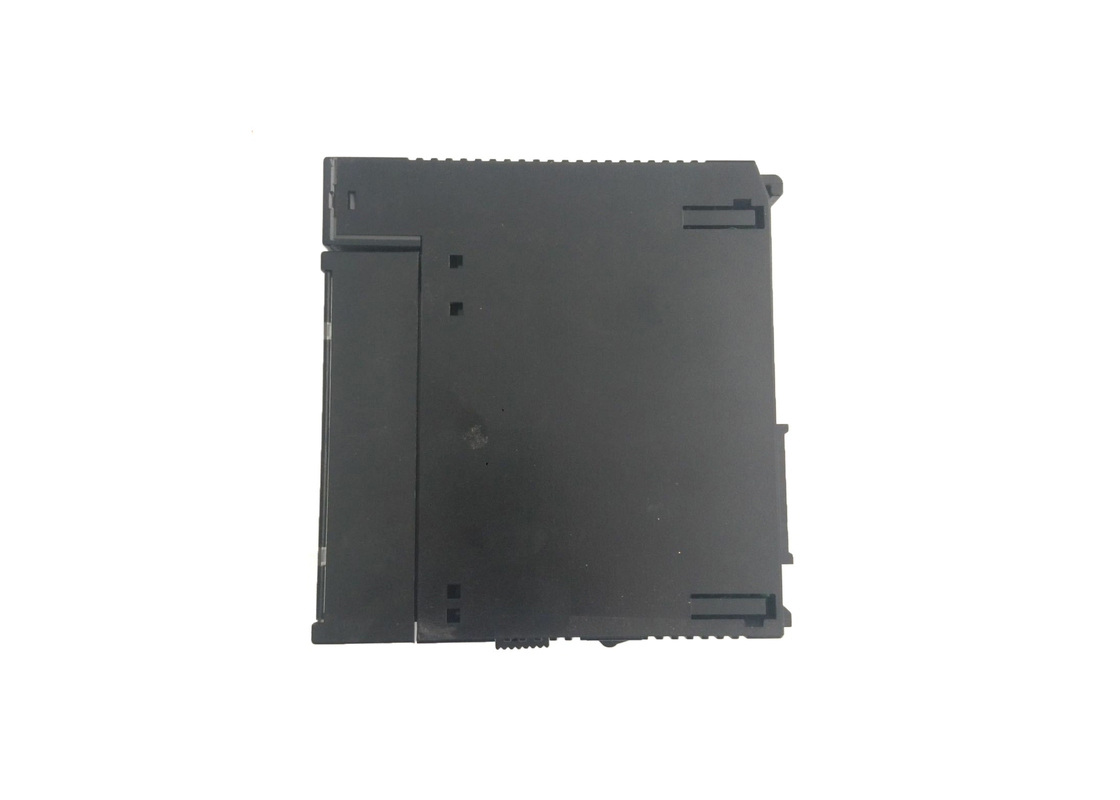

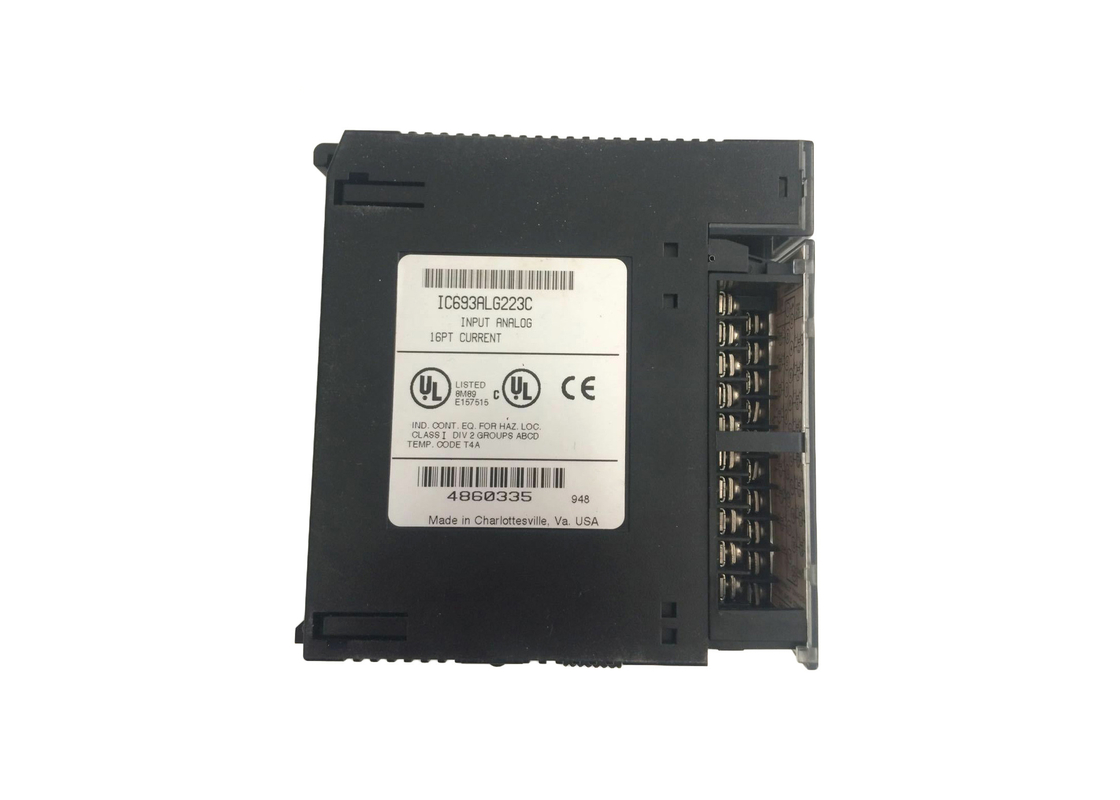

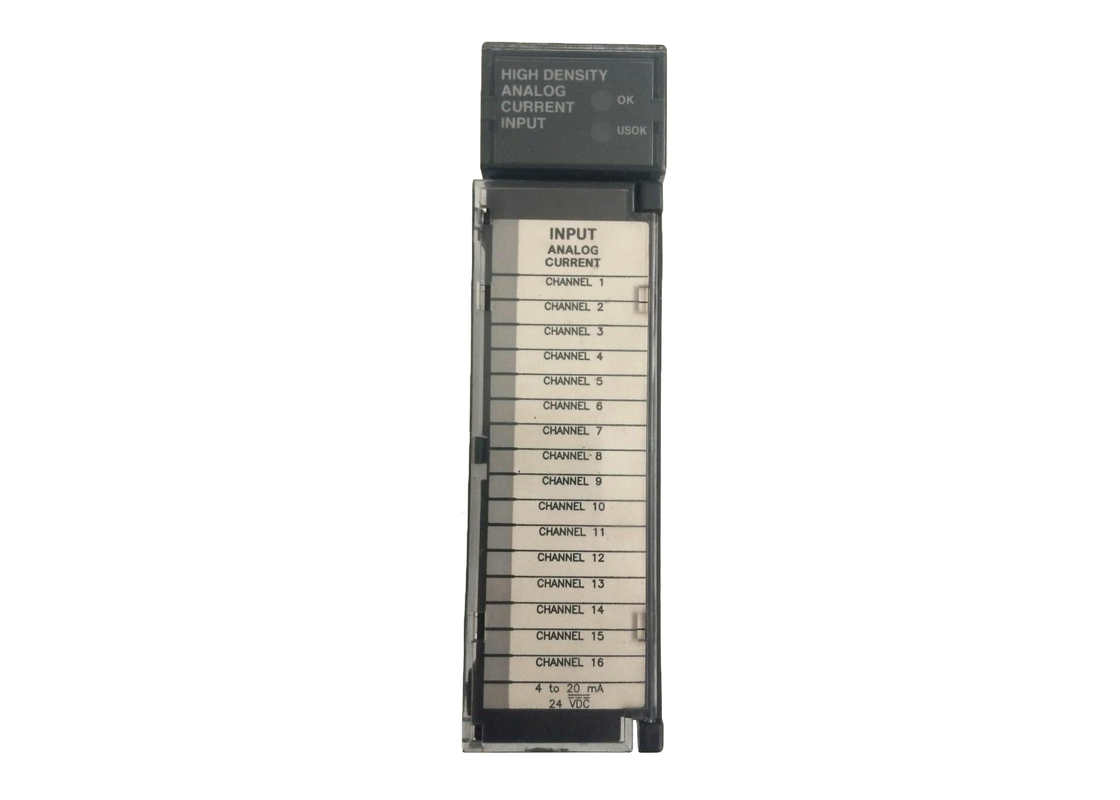

GE FANUC IC693ALG223 PACSystems σειρά 90-30 RX3i Αναλογική μονάδα εισόδου ρεύματος

Περιγραφή του προϊόντος

Το IC693ALG223 είναι ένα αναλογικό μοντέλο εισόδου ρεύματος της σειράς 90-30 RX3i της PACSystems που προσφέρει 16 κανάλια.Τα 16 χωριστά και μονότεκνα κανάλια της ενότητας μπορούν να ρυθμιστούν για οποιαδήποτε από τις ακόλουθες τρεις περιοχές: 4 έως 20 mA, 0 έως 20 mA ή 4 έως 20 mA Enhanced.Τόσο υψηλό και χαμηλό συναγερμό είναι διαθέσιμα σε κάθε περιοχή. Στο ενισχυμένο εύρος, η μονάδα IC693ALG223 μπορεί να ρυθμιστεί με χαμηλό όριο συναγερμού για την ανίχνευση ρεύματος εισόδου με ανίχνευση σφαλμάτων ανοικτού καλωδίου σε εφαρμογές 4 έως 20 mA.Οι προειδοποιήσεις υψηλού κινδύνου μπορούν επίσης να ορίζονται από τον χρήστη.Το IC693ALG223 μπορεί να χρησιμοποιηθεί σε οποιαδήποτε θέση Ε/Υ που προσφέρει σειριακή σύνδεση στο σύστημα RX3i ή Σειρά 90-30.

Ιδιαίτερα για τηνIC693ALG223Το μοντέλο, 120 mA από μια λεωφορεία 5 VCD στο πίσω πλάνο του ελεγκτή καταναλώνεται.Η ταχύτητα αναβάθμισης 6 ms είναι πρότυπη με απομόνωση 250 VAC συνεχούς ή 1500 VAC για ένα λεπτόΚατά τη σάρωση ενεργών καναλιών, ο αριθμός των καναλιών που θα σάκονται θα συμπληρώνεται με σειρά.Οι αναλογικές τιμές κλιμακώνονται σε ολόκληρο το εύρος του μετατροπέα με εργοστασιακή βαθμονόμηση που ρυθμίζει την αναλογική τιμή ανά bitΤα ράφια RX3i υποστηρίζουν αναβαθμίσεις στο firmware που σχετίζεται με αυτή τη μονάδα, αλλά αυτό δεν περιλαμβάνει 90-30 ράφια.και ΔΕΝ βοηθά τον χρήστη στη λειτουργία και την αντιμετώπιση προβλημάτων.

Η μονάδα IC693ALG223 είναι μια 16 κανάλια αναλογική μονάδα εισόδου ρεύματος που κατασκευάζεται από τη GE Fanuc ως μέρος της σειράς προϊόντων 90-30.Η ενότητα αυτή συνοδεύεται από 16 μονοτελή κανάλια εισόδου που είναι σχεδιασμένα για τη μετατροπή μεταξύ διαφορετικών υποστηριζόμενων περιοχών ρεύματος ή για τη μετατροπή αναλογικών σημάτων σε ψηφιακά σήματα PLCΗ μονάδα έχει τάση απομόνωσης 1500 Volts μεταξύ της πλευράς πεδίου και της πλευράς λογικής, και αυτό βοηθά στην εξάλειψη των κυκλωμάτων εδάφους εντός των γραμμών επικοινωνίας.Το GE Fanuc IC693ALG223 Analog Current Input Module παρέχει 3 εύρους ρεύματος εισόδου που είναι 4 έως 20 milliampsΑυτή η μονάδα έχει δοκιμαστεί και κατασκευαστεί για να λειτουργεί με τους PLC της σειράς 90-30 της GE,και λειτουργεί με ονομαστικό ρεύμα 65 milliamps σε 24 Volts DC τάσης από την εξωτερική παροχή ενέργειας που παρέχει στο σύστημα με κυκλικά ρεύματα.

Το GE Fanuc IC693ALG223 16-Channel Analog Input Module έρχεται με συχνότητα απόκρισης φίλτρου εισόδου 200 Hertz και αντίσταση εισόδου 250 Ohms.Ο συνολικός αριθμός των αναλογικών εισόδων ρεύματος που μπορούν να εγκατασταθούν στο σύστημα είναι 4 μαζί με τα 323, 313 και 311 CPU, και 8 εισόδους αναλογικού ρεύματος μπορούν να εγκατασταθούν με την 331 CPU, και 12 εισόδους μπορούν να εγκατασταθούν με τις 341 και 340 CPU.Αυτή η μονάδα έρχεται με ένα υψηλό επίπεδο ανάλυσης και ακρίβειας που το βοηθά να αντιμετωπίσει αναλογικά σήματα που είναι εξαιρετικά ευαίσθηταΗ ενότητα λαμβάνει επίσης αναλογικές εισροές από ένα ευρύ φάσμα αισθητήρων όπως οι αισθητήρες επιπέδου, οι αισθητήρες θερμοκρασίας και οι αισθητήρες ροής.Για την IC693ALG223 αναλογική μονάδα εισόδου για την επίτευξη του απαιτούμενου επιπέδου ακρίβειας, τα κανάλια εισόδου έχουν ανάλυση 4 μικροάμπρων σε ρεύμα 4 έως 20 milliamps και ανάλυση 5 μικροάμπρων σε ρεύμα 0 έως 20 milliamps.

Τεχνικές πληροφορίες
