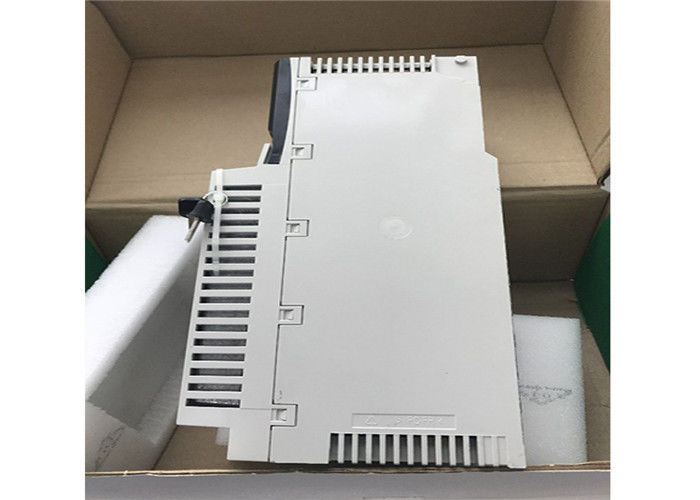

140SHS94500 Schneider Electric Quantum Modicon PLC Νέο Γνήσιο
Κύριο
| σειρά προϊόντων |
Πλατφόρμα αυτοματισμού Modicon Quantum
|
|
| τύπος προϊόντος ή εξαρτήματος |
Προσαρμογέας κεφαλής DIO
|
|
Συμπληρωματικό
| αριθμός θυρών |
1 Modbus Plus οπτική ίνα μονό χαλκό
1 Modbus RS232 συνεστραμμένο ζεύγος
|
|
| ρυθμός μετάδοσης |
1 Mbit/s
|
|
| ηλεκτρική σύνδεση |
1 σύνδεσμος RJ45
2 σύνδεσμοι TX/RX
|
|
| Λέξεις I/O |
30 Εισόδου/32 Εξόδου
|
|
| έλεγχοι |
RAM
Διεύθυνση RAM
Επεξεργαστής
Άθροισμα ελέγχου
|
|
| απώλεια ισχύος σε W |
4 W
|
|
| ελάχιστη παραμόρφωση/jitter παλμού |
5 ns
|
|
| μήκος κύματος |
820 nm
|
|
| προϋπολογισμός απώλειας ισχύος |
11 dB 62.5/125 µm
16.5 dB 100/140 µm
6.5 dB 50/125 µm
|
|
| οπτική μετάδοση |
-16…-9 dBm 100/140 µm
-19.8…-12.8 dBm 50/125 µm
-3.5…110.5 dBm 62.5/125 µm
|
|
| χρόνος ανόδου/πτώσης |
20 ns
|
|
| δυναμικό εύρος |
20 dB
|
|
| ανιχνευμένη σιωπή |
-36 dBm
|
|
| κλίμακα ευαισθησίας |
> 30 dBm
|
|
| απαίτηση ρεύματος διαύλου |
750 mA
|
|
Περιβάλλον
| αντοχή σε ηλεκτροστατική εκκένωση |
4 kV επαφή σύμφωνα με IEC 801-2
8 kV στον αέρα σύμφωνα με IEC 801-2
|
|
| αντοχή σε ηλεκτρομαγνητικά πεδία |
10 V/m 80…2000 MHz σύμφωνα με IEC 801-3
|
|
| θερμοκρασία περιβάλλοντος αέρα για λειτουργία |
0…60 °C
|
|
| θερμοκρασία περιβάλλοντος αέρα για αποθήκευση |
-40…85 °C
|
|
| σχετική υγρασία |
95 % χωρίς συμπύκνωση
|
|
| υψόμετρο λειτουργίας |
<= 5000 m
|
|
| πρότυπα |
UL 508
|
|
| πιστοποιήσεις προϊόντων |
CSA Class 1 Division 2
RINA
GL
RMRS
C-Tick
GOST
DNV
|
|
Προσφορά Βιωσιμότητας
| Κατάσταση βιώσιμης προσφοράς |
Προϊόν Green Premium
|
|
| Κανονισμός REACh |
Δήλωση REACh
|
|
| Οδηγία EU RoHS |
Προληπτική συμμόρφωση (Προϊόν εκτός του νομικού πεδίου εφαρμογής της ΕΕ RoHS)
Δήλωση EU RoHS
|
|
| Χωρίς υδράργυρο |
Ναι
|
|
| Πληροφορίες απαλλαγής RoHS |
Ναι
|
|
| Κανονισμός China RoHS |
Δήλωση China RoHS
|
|
| Περιβαλλοντική Δήλωση |
Περιβαλλοντικό Προφίλ Προϊόντος
|
|
| Προφίλ Κυκλικότητας |
Πληροφορίες Τέλους Ζωής
|
|
| WEEE |
Το προϊόν πρέπει να απορριφθεί στις αγορές της Ευρωπαϊκής Ένωσης ακολουθώντας συγκεκριμένη συλλογή απορριμμάτων και ποτέ να μην καταλήξει σε κάδους απορριμμάτων
|
Παρόμοια Μοντέλα Προϊόντων
| Αναλογικές μονάδες I/O |
Ψηφιακές μονάδες I/O |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs ενημερωμένες με το firmware Unity Pro.
(2) Η προσθήκη πλήρους λειτουργίας Ethernet RIO drop είναι διαθέσιμη για αυτές τις CPUs με
Unity Pro v7.0.
Διαχειριζόμενοι διακόπτες ConneXium™ (συνέχεια) Προκαθορισμένα αρχεία διαμόρφωσης (συνέχεια) Παράδειγμα τοπολογίας με προκαθορισμένα αρχεία διαμόρφωσης C5, C1 και C3 (1) Μια κοινή χρήση αυτής της προδιαμόρφωσης είναι για τη διασύνδεση ενός χάλκινου συνδέσμου με έναν σύνδεσμο οπτικής ίνας στον κύριο δακτύλιο ή τη διασύνδεση ενός συνδέσμου οπτικής ίνας με έναν χάλκινο σύνδεσμο. Αυτός ο τύπος αρχιτεκτονικής καθιστά δυνατή την ύπαρξη Ethernet DIO ή Ethernet RIO drops σε κάποια απόσταση από τον PLC. Η προδιαμόρφωση του διακόπτη επιτρέπει επίσης τη σύνδεση Ethernet RIO ή/και πολλαπλών συσκευών Ethernet DIO clouds σε έναν δευτερεύοντα δακτύλιο.
1 Κύριος δακτύλιος, χάλκινο/οπτική ίνα
3 Κεφαλή Ethernet 140NOA61100 εγκατεστημένο στο πλαίσιο Quantum™.
4 Διακόπτης ConneXium TCSESM083F23F1 με προκαθορισμένο αρχείο διαμόρφωσης C2 (2)
5 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C6 (2)
6 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Σύνδεση σε συσκευή Ethernet DIO cloud, μόνο χάλκινο μέσο
9 Συσκευή Ethernet DIO cloud (3)
10 Μονάδα επικοινωνίας Ethernet 140CPU31110
11 Καλώδιο Ethernet Interlink TCSECN3M3M1S4/1S4U (1 m)
