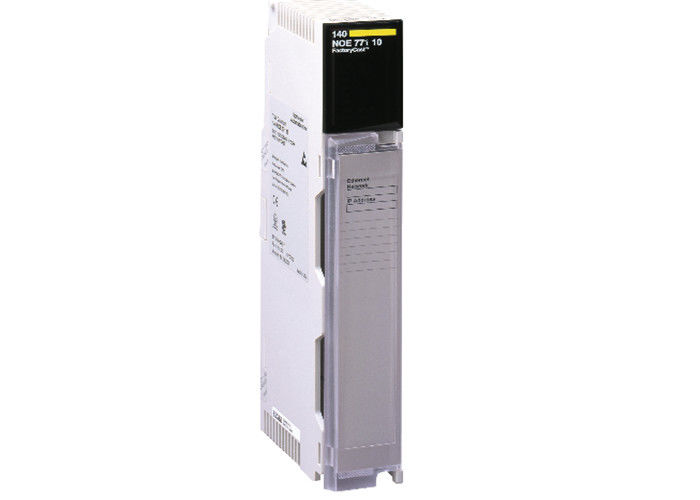

140NOE77101 Schneider Electric Quantum Ethernet 10 100M πρότυπο Νέο Πρωτότυπο
Κύριο
| σειρά προϊόντων |
Πλατφόρμα αυτοματισμού Modicon Quantum
|
|
| τύπος προϊόντος ή εξαρτήματος |
Μονάδα δικτύου Ethernet TCP/IP
|
|
| έννοια |
Διαφανές Έτοιμο
|
|
| διακομιστής web |
Κλάση B30
|
|
| υπηρεσίες web |
Διαγνωστικά μέσω προκαθορισμένων ιστοσελίδων
Προβολή Rack
Επεξεργαστής Δεδομένων (μέσω τερματικού PC)
|
|
| υπηρεσία επικοινωνίας |
Διαχείριση δικτύου SNMP
Διαχείριση εύρους ζώνης
Global Data
Σάρωση I/O
Μηνύματα Modbus TCP
Διακομιστής FDR
|
|
| πρωτόκολλο θύρας επικοινωνίας |
Ethernet Modbus TCP/IP
|
|
| φυσική διεπαφή |
Οπτική ίνα MT/RJ - 100BASE-FX
στρεβλωμένο ζεύγος RJ45 - 10BASE-T/100BASE-TX
|
|
| ρυθμός μετάδοσης |
10/100 Mbit/s
|
|
Συμπληρωματικό
| πλεονασμός |
Ναι αρχιτεκτονική πλεονασμού hot standby
|
|
| τροφοδοσία |
Μέσω της τροφοδοσίας του rack
|
|
| σήμανση |
CE
|
|
| τοπική σηματοδότηση |
1 LED ρυθμός δεδομένων 10 Mbps ή 100 Mbps (10 MB/100 MB):
1 LED ανίχνευση συγκρούσεων (Coll):
1 LED λειτουργία λήψης (Kernel):
1 LED σφάλμα μονάδας Ethernet (Fault):
1 LED κατάσταση δικτύου Ethernet (RUN):
1 LED λειτουργία full-duplex (Fduplex):
1 LED μονάδα έτοιμη (Ready):
1 LED ενεργό δίκτυο (Link):
1 LED λειτουργικό rack (Active):
1 LED δραστηριότητα μετάδοσης/λήψης (TxAct/RxAct):
|
|
| κατανάλωση ρεύματος |
750 mA στα 5 V DC
|
|
| μορφή μονάδας |
Τυπικό
|
|
| καθαρό βάρος |
0,345 kg
|
|
Περιβάλλον
| βαθμός προστασίας IP |
IP20
|
|
| πιστοποιήσεις προϊόντων |
CUL
UL 508
|
|
| πρότυπα |
CSA C22.2 No 142
FM Class 1 Division 2
|
|
| αντοχή σε ηλεκτροστατική εκκένωση |
4 kV επαφή σύμφωνα με IEC 801-2
8 kV στον αέρα σύμφωνα με IEC 801-2
|
|
| αντοχή σε ηλεκτρομαγνητικά πεδία |
10 V/m 80...1000 MHz σύμφωνα με IEC 801-3
|
|
| θερμοκρασία περιβάλλοντος αέρα για λειτουργία |
0…60 °C
|
|
| θερμοκρασία περιβάλλοντος αέρα για αποθήκευση |
-40…85 °C
|
|
| σχετική υγρασία |
95 % χωρίς συμπύκνωση
|
|
| υψόμετρο λειτουργίας |
<= 4500 m
|
|
140NOE77101 Παρόμοια μοντέλα προϊόντων:
| Μονάδες αναλογικού I/O |
Μονάδες διακριτού I/O |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) Οι CPU ενημερώθηκαν με το firmware Unity Pro.
(2) Η προσθήκη πλήρους λειτουργίας Ethernet RIO drop είναι διαθέσιμη για αυτές τις CPU με
Unity Pro u V7.0.
Διαχειριζόμενοι διακόπτες ConneXium™ (συνέχεια) Προκαθορισμένα αρχεία διαμόρφωσης (συνέχεια) Παράδειγμα τοπολογίας με προκαθορισμένα αρχεία διαμόρφωσης C5, C1 και C3 (1) Μια κοινή χρήση αυτής της προδιαμόρφωσης είναι για τη διασύνδεση μιας χάλκινης σύνδεσης με μια σύνδεση οπτικής ίνας στον κύριο δακτύλιο ή τη διασύνδεση μιας σύνδεσης οπτικής ίνας με μια χάλκινη σύνδεση. Αυτός ο τύπος αρχιτεκτονικής καθιστά δυνατή την ύπαρξη Ethernet DIO ή Ethernet RIO drops σε κάποια απόσταση από τον PLC. Η προδιαμόρφωση του διακόπτη επιτρέπει επίσης τη σύνδεση Ethernet RIO ή/και πολλών ομάδων συσκευών Ethernet DIO σε έναν δευτερεύοντα δακτύλιο.
1 Κύριος δακτύλιος, χάλκινο/οπτική ίνα
3 Προσαρμογέας κεφαλής Ethernet 140NOA61100 εγκατεστημένο στο rack Quantum™.
4 Διακόπτης ConneXium TCSESM083F23F1 με προκαθορισμένο αρχείο διαμόρφωσης C2 (2)
5 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C6 (2)
6 Διακόπτης ConneXium TCSESM063F2CU1/CS1 με προκαθορισμένο αρχείο διαμόρφωσης C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Σύνδεση σε ομάδα συσκευών Ethernet DIO, μόνο χάλκινο μέσο
9 Ομάδα συσκευών Ethernet DIO (3)
10 Μονάδα επικοινωνίας Ethernet 140CPU31110
11 Καλώδιο διασύνδεσης Ethernet TCSECN3M3M1S4/1S4U (1 m)
