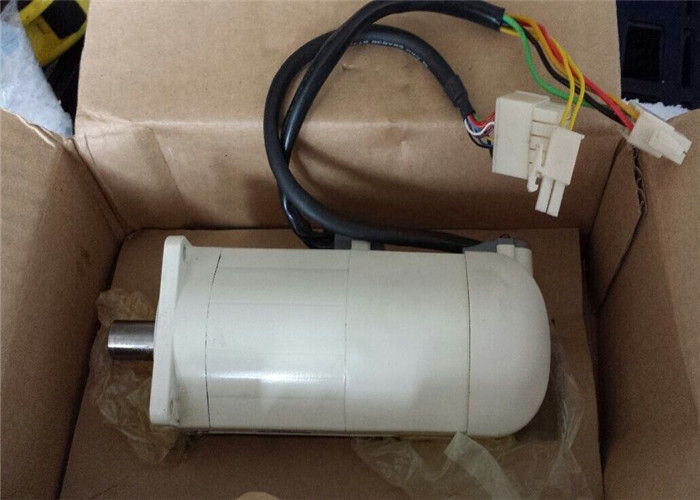

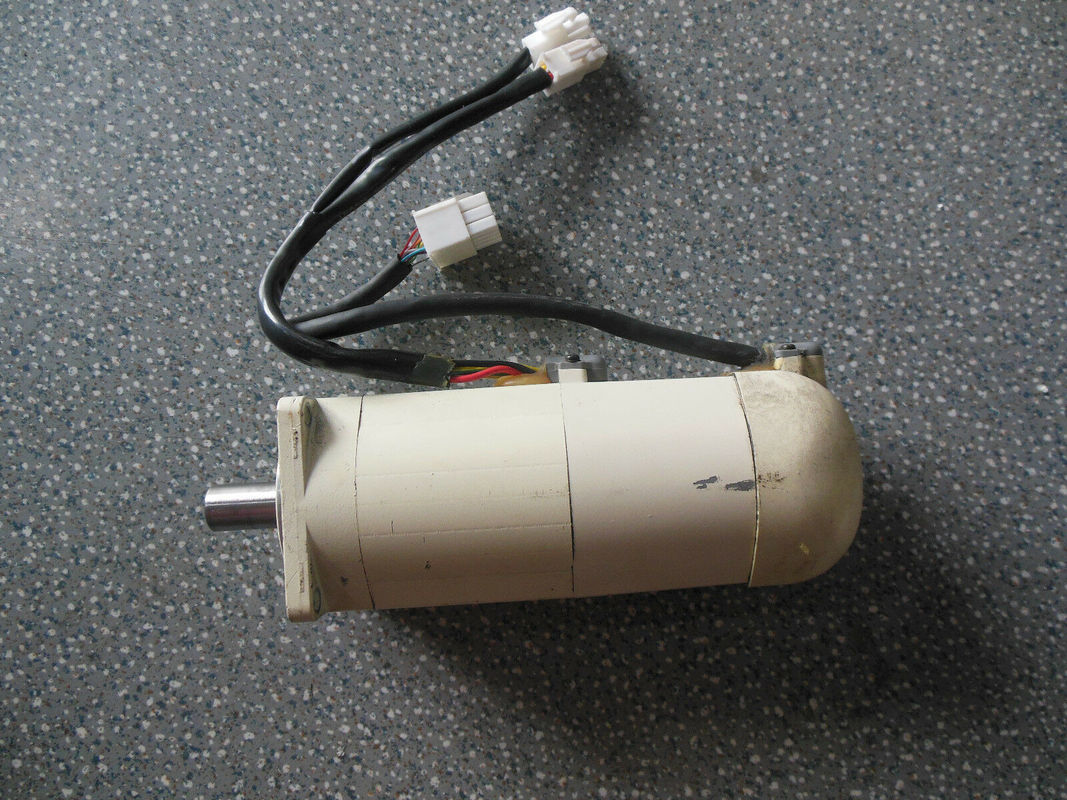

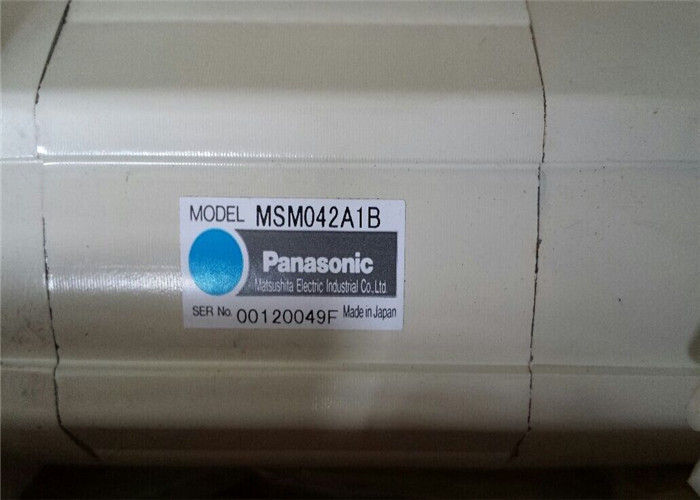

PANASONIC Industrial SERVO MOTOR MSM042A1B ΔΩΡΕΑΝ ΤΑΧΥΤΗΤΑ ΑΠΟΣΤΟΛΗ MSM042A1B
Προδιαγραφές:
Κατηγορίες Κινητήρες, Ηλεκτρομαγνητικές βαλβίδες, Πίνακες/Μονάδες οδήγησης
Κινητήρες - AC, DC
Κατασκευαστής Panasonic Industrial Automation Sales
Σειρά MINAS A5
Κατάσταση μέρους Ενεργή
Τύπος κινητήρα AC
Λειτουργία σερβοκινητήρα
Τύπος κινητήρα -
Τάση - Ονομαστική 200VAC
RPM 3000 RPM
Ροπή - Ονομαστική (oz-in / mNm) 184,1 / 1300
Ισχύς - Ονομαστική 400W
Τύπος κωδικοποιητή Αυξητικό
Μέγεθος / Διάσταση Τετράγωνο - 2.362" x 2.362" (60.00mm x 60.00mm)
Διάμετρος - Άξονας 0,551" (14,00mm)
Μήκος - Άξονας και ρουλεμάν 1.181" (30.00mm)
Διάσταση οπών στερέωσης 2.756" (70.00 mm)
Καλώδια σύρματος τύπου τερματισμού
Κλειδί χαρακτηριστικών, Σφραγίδα λαδιού
Λόγος μείωσης μετάδοσης -
Ροπή - Μέγιστη στιγμιαία (oz-in / mNm) 538,1 / 3800
Θερμοκρασία λειτουργίας 0°C ~ 40°C
Εγκρίσεις CE, CSA, cULus, TUV, UL
Βάρος 3,1 λίβρες (1,4 κιλά)
!
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Yasakawa Motor, Driver SG- |
Mitsubishi Motor HC-,HA- |
| Westinghouse Modules 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-,TK- |
Ενότητες GE IC - |
| Μοτέρ Fanuc A0- |
Yokogawa πομπός EJA- |
Υπεύθυνος επικοινωνίας: Άννα
E-mail: wisdomlongkeji@163.com
Κινητό τηλέφωνο: +0086-13534205279
ΠΑΡΟΜΟΙΑ ΠΡΟΪΟΝΤΑ
MHMA202S1F MHMA302S1F MHMA402S1F
MHMA502S1F MHMA102S1G MHMA152S1G
MHMA202S1G MHMA302S1G MHMA402S1G
MHMA502S1G MHMA102S1H MHMA152S1H
MHMA202S1H MHMA302S1H MHMA402S1H
MHMA502S1H MHMA102S1N MHMA152S1N
MHMA202S1N MHMA302S1N MHMA402S1N
MHMA502S1N MHMA102S1P MHMA152S1P
MHMA202S1P MHMA302S1P MHMA402S1P
MHMA502S1P MHMA102S1Q MHMA152S1Q
MHMA202S1Q MHMA302S1Q MHMA402S1Q
MHMA502S1Q MHMA102S1R MHMA152S1R
MHMA202S1R MHMA302S1R MHMA402S1R
Εισαγωγή:
Έχετε παραγγείλει ποτέ έναν κινητήρα με ισχύ, ταχύτητα και περίβλημα;Το PO λέει ίσως "5 hp, 1.800 rpm, TEFC."
Η πινακίδα του νέου κινητήρα λέει "HP 5, RPM 1748, Enclosure TEFC, Des B, Frame 184T, Amps 7.0,
PH 3, HZ 60, Duty Cont, Volts 460, Type P, Amb 40 C, SF 1,15, INS CL F, EFF 82,5, PF 80, DE
ρουλεμάν 35BC02JGG30A26, ρουλεμάν ODE 3OBC02JGG3OA26."
Πρέπει να απορρίψετε τον κινητήρα επειδή δεν έχει ονομαστική ταχύτητα 1.800 σ.α.λ.;Τι κάνει όλο αυτό επιπλέον
οι πληροφορίες στην πινακίδα σημαίνουν;Σε νοιάζει?Οι απαντήσεις είναι «ίσως», «θα το συζητήσουμε
ένα λεπτό» και «μάλλον θα έπρεπε».
Για τον καθορισμό των βασικών παραμέτρων απόδοσης και τοποθέτησης ενός κινητήρα, το National Electrical
Η Ένωση Κατασκευαστών (NEMA) ορίζει ορισμένες βασικές παραμέτρους σχεδίασης και διαστάσεων
NEMA Standard MG 1. Στη συνέχεια, αυτές οι παράμετροι κωδικοποιούνται στην πινακίδα του κινητήρα για να σας δώσουν ένα
βασικός ορισμός αυτού που έχετε λάβει.Οι κατασκευαστές συχνά περιλαμβάνουν πρόσθετες πληροφορίες σε
ορίστε περαιτέρω ορισμένα βασικά χαρακτηριστικά του κινητήρα.
Ενότητα MG 1-10.40, "Σήμανση πινακίδας για μεσαία μονοφασική και πολυφασική επαγωγή
Κινητήρες», του προτύπου NEMA απαιτεί ότι «Ο ακόλουθος ελάχιστος όγκος πληροφοριών πρέπει
να αναγράφονται σε όλες τις πινακίδες των μονοφασικών και πολυφασικών επαγωγικών κινητήρων.Για συντομογραφίες,
βλέπε MG 1-1,80."
* Τύπος κατασκευαστή και ονομασία πλαισίου
* Ιπποδύναμη εξόδου.
* Αξιολόγηση χρόνου.(Βλέπε MG 1-10.36.)
* Μέγιστη θερμοκρασία περιβάλλοντος για την οποία έχει σχεδιαστεί ο κινητήρας.(Βλ. Σημείωση I του MG 1-12.43.)
* Ονομασία συστήματος μόνωσης.
* RPM στο ονομαστικό φορτίο.
* Συχνότητα.
* Αριθμός φάσεων.
* Ονομαστικό ρεύμα φορτίου.
* Τάση.
* Κωδικό γράμμα για κλειδωμένο ρότορα kVA.(Βλέπε MG 1-10.37.)
* Επιστολή σχεδίασης για μεσαίους κινητήρες.(Βλέπε MG 1-1.16.)
* Ονομαστική απόδοση NEMA όταν απαιτείται από MG 1- 12,55
* Συντελεστής υπηρεσίας εάν είναι διαφορετικός από 1,0.
