Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σχήμα: | M701-08201160Α | Τύπος: | DRIVE αναστροφέων εναλλασσόμενου ρεύματος |
---|---|---|---|
Σειρά: | Unidrive M700 | Υπόθεση: | Νέο |
Ετικέτα: | Τεχνικές ελέγχου Nidec | Βάρος: | 62 κιλά |
Υψηλό φως: | ηλεκτρική σερβο κίνηση,Σερβο πακέτο εναλλασσόμενου ρεύματος |

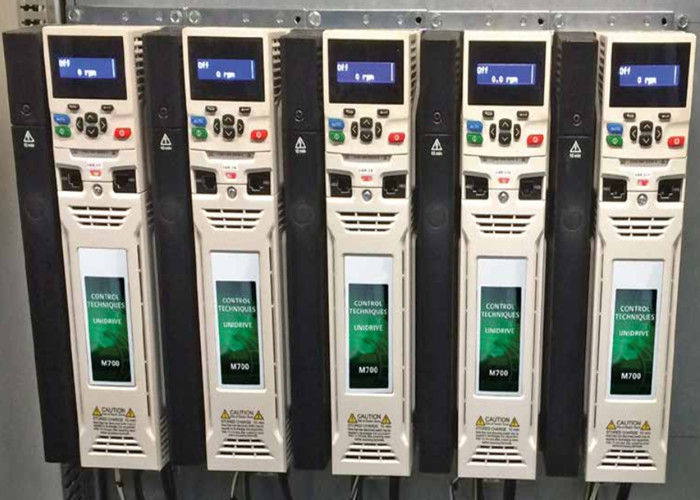

Τεχνικές ελέγχου Nidec Emerson Unidrives M701-08201160A Βιομηχανικός μετατροπέας 30KW
Προδιαγραφές
Τεχνικές ελέγχου:M701-08201160A
Συμπληρωματικό μοντέλο:M701-08201160A10100AB100
Κατασκευαστής: Τεχνικές ελέγχου
Η τάση εισόδου (Vac): 200/240 ± 10%
Υψηλής ισχύος - Μέγιστο συνεχές ρεύμα (A): 116
Υψηλή ισχύς - ισχύς άξονα κινητήρα (kW): 30
Δυναμικό βαρύτητας - (δύναμη άξονα κινητήρα (hp): 40
Κανονική εργασία - Μέγιστο συνεχές ρεύμα (A): 149
Κανονική εργασία - ισχύς άξονα κινητήρα (kW): 37
Κανονική εργασία - (δύναμη άξονα κινητήρα (hp): 50
Περιγραφή
Η οικογένεια κινητήρων Unidrive M700 παρέχει κορυφαίο έλεγχο κινητήρα για εφαρμογές κλειστού βρόχου, μόνιμου μαγνητήρα και σερβο.8 MW (1 - 4200 hp) σε 200V / 400V / 575V / 690VΕνώ είναι σε θέση να ελέγχει 1.5 άξονες, ο κινητήρας είναι σε θέση να ταιριάζει με πολλούς τύπους κωδικοποιητών και resolvers για να μεγιστοποιήσει την απόδοση ανατροφοδότησης.
Πλακέτα
Πλακέτο τηλεόρασης
Αυτό επιτρέπει ευέλικτη τοποθέτηση στο εξωτερικό ενός πάνελ και πληροί το πρότυπο IP66 (NEMA 4)
Κινητόφωνο KI
Καθαρό κείμενο, πολυγλωσσικό πληκτρολόγιο LCD με έως 4 γραμμές κειμένου για λεπτομερείς περιγραφές παραμέτρων και δεδομένων, για βελτιωμένη εμπειρία χρήστη
KI-Keypad RTC
Όλα τα χαρακτηριστικά του KI-Keypad, αλλά με ρολόι πραγματικού χρόνου που λειτουργεί με μπαταρία.
Unidrive M700 AC drive - Πρωταγωνιστική στην κατηγορία του με επαγωγή και απόδοση του μόνιμου μαγνήτη σερβοκινητήρα, με Ethernet σε πραγματικό χρόνο
Τρόπος ελέγχου
Τυπικά χαρακτηριστικά
Πληροφορίες:
Εσωτερικές επικοινωνίες:
Επικοινωνία:
Ασφάλεια μηχανών:
Πλακέτο:Χωρίς πληκτρολόγιο.
Χρονοδιαγράμματα επιλογής:3
Παράμετρος κλωνοποίησης μέσω:
Προδιαγραφές
Βασικά δεδομένα
Μοντέλα AC DRIVE M701-074
M701-07400660Α | Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M701-03400100A-12.3 Μέγιστο συνεχές ρεύμα Amps, 5.5 ισχύς άξονα κινητήρα kW, 7.5 ισχύς άξονα κινητήρα HP |
Δελτίο ΕΚΑΧ αριθ. | Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M701-04200137A-18 Μέγιστο συνεχές ρεύμα Amps, 4 ισχύος άξονα κινητήρα kW, 5 ισχύος άξονα κινητήρα HP |
M701-07401000Α | Τεχνικές ελέγχου M700 Δραστηριότητες Unidrives M701-04200185A-24 Μέγιστο συνεχές ρεύμα Amps, 5.5 ισχύς άξονα κινητήρα kW, 7.5 ισχύς άξονα κινητήρα HP |
Προδιαγραφές του κινητήρα εναλλασσόμενου ρεύματος M700
200/240 VAC +/-10% |
Κανονικό καθήκον | Βαρύ φορτίο | ||||
Κωδικός παραγγελίας | Μέγιστο συνεχές ρεύμα (A) | Δύναμη άξονα κινητήρα (kW) | Δύναμη άξονα κινητήρα (HP) | Μέγιστο συνεχές ρεύμα (A) | Δύναμη άξονα κινητήρα (kW) | Δύναμη άξονα κινητήρα (HP) |
M701-03200050A10 | 6,6 | 1,1 | 1,5 | 5 | 0,75 | 1 |
M701-03200066A10 | 8 | 1,5 | 2 | 6,6 | 1,1 | 1,5 |
M701-03200080A10 | 11 | 2,2 | 3 | 8 | 1,5 | 2 |
M701-03200106Α10 | 12,7 | 3 | 3 | 10,6 | 2,2 | 3 |
Ειδικότερα: | 18 | 4 | 5 | 13,7 | 3 | 3 |
M701-04200185Α10 | 24 | 5,5 | 7,5 | 18,5 | 4 | 5 |
M701-05200250Α10 | 30 | 7,5 | 10 | 25 | 5,5 | 7,5 |
M701-06200330Α10 | 50 | 11 | 15 | 33 | 7,5 | 10 |
M701-06200440Α10 | 58 | 15 | 20 | 44 | 11 | 15 |
M701-07200610Α10 | 75 | 18,5 | 25 | 61 | 15 | 20 |
M701-07200750Α10 | 94 | 22 | 30 | 75 | 18,5 | 25 |
M701-07200830Α10 | 117 | 30 | 40 | 83 | 22 | 30 |
M701-08201160A10 | 149 | 37 | 50 | 116 | 30 | 40 |
M701-08201320Α10 | 180 | 45 | 60 | 132 | 37 | 50 |
Εφαρμογή του κανονισμού (ΕΕ) αριθ. 182/2011 | 216 | 55 | 75 | 176 | 45 | 60 |
M701-09202190Α10100AB | 266 | 75 | 100 | 219 | 55 | 75 |
380/480 VAC +/-10% |
Κανονικό καθήκον | Βαρύ φορτίο | ||||
Κωδικός παραγγελίας | Μέγιστο συνεχές ρεύμα (A) | Δύναμη άξονα κινητήρα (kW) | Δύναμη άξονα κινητήρα (HP) | Μέγιστο συνεχές ρεύμα (A) | Δύναμη άξονα κινητήρα (kW) | Δύναμη άξονα κινητήρα (HP) |
M701-03400025A10 | 3,4 | 1,1 | 1,5 | 2,5 | 0,75 | 1 |
M701-03400031Α10 | 4,5 | 1,5 | 2 | 3,1 | 1,1 | 1,5 |
M701-03400045Α10 | 6,2 | 2,2 | 3 | 4,5 | 1,5 | 2 |
M701-03400062A10 | 7,7 | 3 | 5 | 6,2 | 2,2 | 3 |
M701-03400078A10 | 10,4 | 4 | 5 | 7,8 | 3 | 5 |
M701-03400100A10 | 12,3 | 5,5 | 7,5 | 10 | 4 | 5 |
M701-04400150Α10 | 18,5 | 7,5 | 10 | 15 | 5,5 | 10 |
M701-04400172Α10 | 24 | 11 | 15 | 17,2 | 7,5 | 10 |
M701-05400270A10 | 30 | 15 | 20 | 27 | 11 | 20 |
M701-05400300A10 | 30 | 15 | 20 | 30 | 15 | 20 |
M701-06400350A10 | 38 | 18,5 | 25 | 35 | 15 | 25 |
M701-06400420Α10 | 48 | 22 | 30 | 42 | 18,5 | 30 |
M701-06400470A10 | 63 | 30 | 40 | 47 | 22 | 30 |
M701-07400660A10 | 79 | 37 | 50 | 66 | 30 | 50 |
M701-07400770A10 | 94 | 45 | 60 | 77 | 37 | 60 |
M701-07401000A10 | 112 | 55 | 75 | 100 | 45 | 75 |
M701-08401340A10 | 155 | 75 | 100 | 134 | 55 | 100 |
M701-08401570A10 | 184 | 90 | 125 | 157 | 75 | 125 |
M701-09402000A10100AB | 221 | 110 | 150 | 200 | 90 | 150 |
M701-09402240A10100AB | 266 | 132 | 200 | 224 | 110 | 150 |
SP1201 | SP1202 | SP1203 | SP1204 | SP2201 | SP2202 | ΣΥΡΙΖΑ | SP3201 |
Πυροσβεστικό σύστημα | SP4201 | SP4202 | SP4203 | SP5201 | SP5202 | SP3501 | SP3502 |
SP0401 | SP0402 | SP0403 | Σημείωση SP0404 | SP0405 | SP1401 | SP1402 | SP1403 |
SP1404 | SP1405 | SP1406 | SP2201 | SP2202 | SP2401 | SP2402 | SP2403 |
SP2404 | SP3401 | Πυροσβεστικό | SP3403 | SP4401 | SP4402 | SP4403 | SP5401 |
SP5402 | SP5403 | Πυροσβεστική συσκευή | SP6402 | SP3505 | ΕΣ2401 | ES2402 | ES2403 |
SP3503 | SP3504 | SP3506 | SP4601 | SP4602 | SP4603 | SP4604 | SP4605 |
SP4606 | SP5601 | SP5602 | SP6601 | SP6602 | Unidrive SP | Κβαντικό MP | Μέντορ MP |
SKA1100025 | SKA1100037 | SKB1100075 | SKB1100110 | SKA1200025 | SKA1200037 | SKA1200055 |
SKBD200110 | SKBD200150 | SKCD200220 | SKDD200300 | SKD3200400 | SKB3400037 | SKB3400055 |
SKB3400110 | SKB3400150 | SKB3400220 | SKB3400300 | SKB3400400 | SKB3400550 | SKB3400750 |
SKA1200075 | SKB3400075 | SK3201 | SK3202 | SK4201 | SK4202 | SK4203 |
SK2402 | SK2403 | SK2404 | SK3401 | SK3402 | SK3403 | SK4401 |
SK4403 | SK5401 | SK5402 | SK6401 | SK6402 | SK3501 | SK3502 |
SK3504 | SK3505 | SK3506 | SK3507 | SK4601 | SK4602 | SK4603 |
SK4605 | SK4606 | SK5601 | SK5602 | SK6601 | SK6602 | SK6602 |
SK2401 | SK4402 | SK2201 | SK2202 | SK2203 | SK3503 | SK4604 |
UNI1201 | UNI1202 | UNI1203 | UNI1204 | UNI1205 | UNI2201 | UNI2202 | UNI2203 |
UNI3201 | UNI3202 | UNI3203 | Εθνική Εθνική Εταιρεία | UNI1401 | UNI1402 | UNI1403 | UNI1404 |
UNI1405 | UNI2401 | UNI2402 | UNI2403 | Εθνική Εταιρεία | UNI3402 | Εθνική Εθνική Εταιρεία | Εθνική Εταιρεία |
Εθνική Εθνική Εταιρεία | UNI4401 | UNI4402 | UNI4403 | UNI4404 | UNI4405 | UNI5401 | SP5402 |
