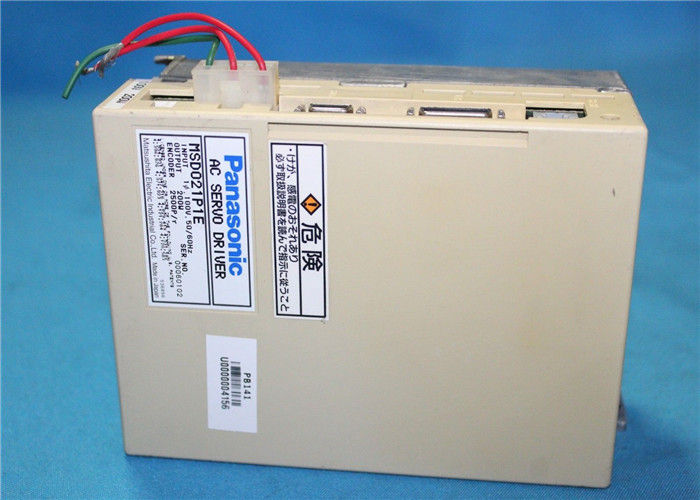

MSD021P1E 100V 200W 2500p/R Panasonic Industrial AC Servo Driver Industrial

MSD021P1E 100V 200W 2500p/R Panasonic Industrial AC Servo Driver Industrial

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Ιαπωνία
Μάρκα: Panasonic
Πιστοποίηση: CE
Αριθμό μοντέλου: MSD011P1E
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Ιαπωνία
Μάρκα:
Panasonic
Πιστοποίηση:
CE
Αριθμό μοντέλου:
MSD011P1E
Μάρκα:
Panasonic
Αριθμός μοντέλου:
MSD011P1E
Χώρα Προέλευσης:
ΙΑΠΩΝΙΑ
Τύπος:
Βιομηχανικές σερβο σερβο
κωδικοποιητής:
2500p/r
Συχν:
50/60Hz
Παραγωγή:
200W
Εισαγωγή:
100V
Επισημαίνω:

High Light

Επισημαίνω:

ηλεκτρική σερβο κίνηση

,

AC Servo μονάδας δίσκου

Πληροφορίες συναλλαγών
Ποσότητα παραγγελίας min:
1
Τιμή:
Contact
Συσκευασία λεπτομέρειες:
νέος και αρχικός
Χρόνος παράδοσης:
3-5 ημέρες
Όροι πληρωμής:
T/T, δυτικό Unionm, PAYPAL
Δυνατότητα προσφοράς:
1000
Περιγραφή προϊόντων

100V 200W 2500p/r Βιομηχανικός Σερβο Οδηγός AC Panasonic MSD021P1E Industrial





MSD021P1E Περιγραφή​
Το Panasonic MSD021P1E είναι ένας υψηλής απόδοσης, λεπτός σερβοκινητήρας DC σχεδιασμένος για ακριβή έλεγχο κίνησης σε αυτοματοποιημένες βιομηχανικές εφαρμογές. Συνδυάζει ένα συμπαγές σχέδιο με ισχυρή απόδοση ισχύος, καθιστώντας το ιδανική λύση για εγκαταστάσεις με περιορισμένο χώρο που απαιτούν αξιόπιστη και ακριβή κίνηση, όπως σε ρομποτική, μηχανήματα συσκευασίας και αυτοματισμό συναρμολόγησης. Ο κινητήρας λειτουργεί ομαλά με χαμηλή δόνηση και θόρυβο, εξασφαλίζοντας απόδοση και μακροζωία σε απαιτητικά περιβάλλοντα λειτουργίας.

MSD021P1E Χαρακτηριστικά​
  • Συμπαγής και Λεπτός Σχεδιασμός:​ Δομή εξοικονόμησης χώρου κατάλληλη για εφαρμογές με περιορισμένο χώρο τοποθέτησης.
  • Υψηλή Απόδοση:​ Παρέχει υψηλή ροπή και γρήγορη απόκριση για ακριβή έλεγχο κίνησης.
  • Χαμηλή Δόνηση και Χαμηλός Θόρυβος:​ Εξασφαλίζει ομαλή και αθόρυβη λειτουργία, ιδανική για περιβάλλοντα ευαίσθητα στον θόρυβο.
  • Υψηλή Ανθεκτικότητα:​ Κατασκευασμένο για να αντέχει σε αυστηρή βιομηχανική χρήση με ελάχιστη συντήρηση.
  • Εύκολη Ενσωμάτωση:​ Συμβατό με τους σερβοοδηγούς της σειράς MINAS A6 της Panasonic για απρόσκοπτη ρύθμιση του συστήματος.
  • Αποτελεσματική Διάχυση Θερμότητας:​ Ο βελτιωμένος σχεδιασμός του κινητήρα μειώνει τη συσσώρευση θερμότητας, υποστηρίζοντας τη συνεχή λειτουργία.

MSD021P1E Υλικό & Εφαρμογή​
  • Υλικό:​ Ο κινητήρας διαθέτει περίβλημα αλουμινίου υψηλής ποιότητας για ελαφριά αλλά ανθεκτική κατασκευή, με εσωτερικά εξαρτήματα ακριβείας, συμπεριλαμβανομένων περιελίξεων χαλκού και μόνιμων μαγνητών υψηλής ενέργειας.
  • Κύριες Εφαρμογές:​
    • Βιομηχανικά ρομπότ και χειριστές
    • Αυτόματος εξοπλισμός συσκευασίας και επισήμανσης
    • Μηχανήματα CNC και συστήματα συναρμολόγησης ακριβείας
    • Ιατρικές και εργαστηριακές συσκευές αυτοματισμού
    • Εξοπλισμός κατασκευής ημιαγωγών

MSD021P1E Βασικές Παράμετροι
Παράμετρος
Προδιαγραφή
Τύπος Κινητήρα
Σύγχρονος με Μόνιμο Μαγνήτη (Χωρίς Ψήκτρες)
Ονομαστική Έξοδος
200W
Ονομαστική Ροπή
0.637 Nm
Ονομαστική Ταχύτητα
3000 rpm
Μέγιστη Ταχύτητα
5000 rpm
Κωδικοποιητής
20-bit Absolute Encoder
Κλάση Μόνωσης
Κλάση B
Επίπεδο Προστασίας
IP65 (Ανθεκτικό στη σκόνη και ανθεκτικό σε πίδακες νερού)
Τύπος Άξονα
Ευθύς Άξονας με Κλειδί
Βάρος
Περίπου 1,5 kg
Θερμοκρασία Περιβάλλοντος
0°C έως 40°C (Λειτουργίας)
Επίπεδο Δόνησης
4,5 mm/s ή λιγότερο





Προδιαγραφές:



Στοιχείο Προδιαγραφές
Ισχύς εισόδου 100 V Κύκλωμα ρεύματος Μονοφασικό 100 V ±10% -15% ~120 V ±10% -15% 50 Hz / 60 Hz
Κύκλωμα ελέγχου Μονοφασικό 100 V ±10% -15% ~120 V ±10% -15% 50 Hz / 60 Hz
200 V Κύκλωμα ρεύματος Πλαίσιο Α σε
Πλαίσιο D
Μονοφασικό/Τριφασικό 200 V ±10% -15% ~240 V ±10% -15% 50 Hz / 60 Hz
Πλαίσιο Ε,
Πλαίσιο F
Μονοφασικό/Τριφασικό 200 V ±10% -15% ~240 V ±10% -15% 50 Hz / 60 Hz
Έλεγχος
κύκλωμα
Πλαίσιο Α σε
Πλαίσιο D
Μονοφασικό 200 V ±10% -15% ~240 V ±10% -15% 50 Hz / 60 Hz
Πλαίσιο Ε,
Πλαίσιο F
Μονοφασικό 200 V ±10% -15% ~240 V ±10% -15% 50 Hz / 60 Hz
Περιβάλλον θερμοκρασία Θερμοκρασία περιβάλλοντος: 0 °C έως 55 °C (χωρίς κατάψυξη)
Θερμοκρασία αποθήκευσης: –20 °C έως 65 °C
(Μέγιστη εγγύηση θερμοκρασίας: 80 °C για 72 ώρες χωρίς συμπύκνωση*1)
υγρασία Τόσο λειτουργίας όσο και αποθήκευσης: 20 % έως 85 %RH (χωρίς συμπύκνωση*1)
Υψόμετρο Κάτω από 1000 m
Δόνηση 5.88 m/s2 ή λιγότερο, 10 Hz έως 60 Hz
Μέθοδος ελέγχου IGBT PWM Sinusoidal wave drive
Ανατροφοδότηση κωδικοποιητή 23-bit (8388608 ανάλυση) absolute encoder, 7-wire serial
* Όταν χρησιμοποιείτε το προϊόν ως ένα αυξητικό σύστημα (μη χρησιμοποιώντας δεδομένα πολλαπλών στροφών), μην συνδέετε μπαταρία για absolute encoder. Αντ' αυτού, ρυθμίστε την παράμετρο Pr0.15 σε [1] (προεπιλογή).
Εξωτερική ανατροφοδότηση κλίμακας A/B phase, initialization signal defferential input.
Κατασκευαστές που υποστηρίζουν σειριακή επικοινωνία κλίμακας:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Παράλληλος σύνδεσμος I/O Σήμα ελέγχου Είσοδος Γενικής χρήσης 10 είσοδοι
Η λειτουργία της γενικής χρήσης εισόδου επιλέγεται από παραμέτρους.
Έξοδος Γενικής χρήσης 6 έξοδοι
Η λειτουργία της γενικής χρήσης εξόδου επιλέγεται από παραμέτρους.
Αναλογικό σήμα Είσοδος 3 είσοδοι (16-bit A/D : 1 είσοδος, 12-bit A/D : 2 είσοδοι)
Έξοδος 2 έξοδοι (Αναλογική παρακολούθηση: 2 έξοδοι)
Σήμα παλμού Είσοδος 2 είσοδοι (Είσοδος φωτοσυζεύκτη, Είσοδος δέκτη γραμμής)
Μπορούν να συνδεθούν τόσο ανοιχτός συλλέκτης όσο και διεπαφή οδηγού γραμμής.
Μπορεί να συνδεθεί διεπαφή οδηγού γραμμής υψηλής ταχύτητας.
Έξοδος 4 έξοδοι (Οδηγός γραμμής: 3 έξοδοι, ανοιχτός συλλέκτης: 1 έξοδος)
Έξοδος οδηγού γραμμής για παλμούς κωδικοποιητή (σήμα A/B/Z) ή εξωτερικούς παλμούς ανατροφοδότησης (σήμα EXA/EXB/EXZ) ανοιχτή έξοδος συλλέκτη επίσης διαθέσιμη για σήμα Z ή EXZ.
Επικοινωνία
λειτουργία
USB Διεπαφή USB για σύνδεση με υπολογιστές για ρύθμιση παραμέτρων ή παρακολούθηση κατάστασης.
RS232 1:1 επικοινωνία
RS485 1: n επικοινωνία (max 31)
Λειτουργία ασφαλείας Παρέχεται ειδικός σύνδεσμος για Λειτουργική Ασφάλεια.
Μπροστινό πάνελ (1) 5 πλήκτρα
(2) LED (6-ψήφια)
Αναγέννηση Πλαίσιο Α, Πλαίσιο Β: χωρίς ενσωματωμένη αντίσταση αναγέννησης (μόνο εξωτερική αντίσταση)
Πλαίσιο C έως Πλαίσιο F: Ενσωματωμένη αντίσταση αναγέννησης (η εξωτερική αντίσταση είναι επίσης ενεργοποιημένη.)
Δυναμικό φρένο Πλαίσιο Α έως Πλαίσιο F: Ενσωματωμένο
Λειτουργία ελέγχου Ενεργοποιείται η εναλλαγή μεταξύ των ακόλουθων 7 λειτουργιών,
(1) Έλεγχος θέσης
(2) Έλεγχος ταχύτητας
(3) Έλεγχος ροπής
(4) Έλεγχος θέσης/ταχύτητας
(5) Έλεγχος θέσης/ροπής
(6) Έλεγχος ταχύτητας/ροπής
(7) Πλήρης έλεγχος κλειστού βρόχου







Στοιχείο

Προδιαγραφές

Είσοδος ελέγχου

(1) είσοδος servo-ON
(2) είσοδος διαγραφής συναγερμού
(3) είσοδος διακόπτη κέρδους
(4) είσοδος αναστολής κίνησης θετικής κατεύθυνσης
(5) είσοδος αναστολής κίνησης αρνητικής κατεύθυνσης
(6) είσοδος εξαναγκασμένου συναγερμού
(7) είσοδος διακόπτη αναλογίας αδράνειας

Έξοδος ελέγχου

(1) έξοδος servo-alarm
(2) έξοδος servo-ready
(3) έξοδος απενεργοποίησης εξωτερικού φρένου
(4) έξοδος at-speed
(5) έξοδος torque in-limit
(6) έξοδος ανίχνευσης μηδενικής ταχύτητας
(7) έξοδος προειδοποίησης
(8) έξοδος χαρακτηριστικού διαγραφής συναγερμού
(9) έξοδος κατάστασης servo on

Έλεγχος θέσης

Είσοδος ελέγχου

(1) είσοδος διαγραφής μετρητή απόκλισης
(2) είσοδος αναστολής παλμού εντολής
(3) είσοδος διακόπτη διαίρεσης/πολλαπλασιασμού εντολής
(4) είσοδος διακόπτη κατά των κραδασμών
(5) είσοδος διακόπτη ορίου ροπής
(6) είσοδος διακόπτη λειτουργίας ελέγχου

Έξοδος ελέγχου

(1) έξοδος in-position
(2) έξοδος ON/OFF εντολής θέσης

Παλμός
είσοδος

Μέγιστη συχνότητα παλμού εντολής

500 kpps (Διεπαφή φωτοσυζεύκτη), 8 Mpps (Όταν χρησιμοποιείτε είσοδο δέκτη γραμμής πολλαπλασιασμένη επί 4)

Μορφή σήματος παλμού εισόδου

Διαφορική είσοδος. Επιλέξιμη από παράμετρο.
([1]Θετικός/Αρνητικός παλμός [2]Τετραγωνισμός A/B [3]Παλμός/Κατεύθυνση)

Ηλεκτρονικό γρανάζι
(Διαίρεση/Πολλαπλασιασμός του
παλμού εντολής)

Εφαρμόσιμη αναλογία κλιμάκωσης: 1/1000 φορές έως 8000 φορές
Οποιαδήποτε τιμή από 1 - 2 30 μπορεί να οριστεί τόσο για τον αριθμητή (που αντιστοιχεί στην ανάλυση του κωδικοποιητή) όσο και για τον παρονομαστή (που αντιστοιχεί στην ανάλυση παλμού εντολής ανά επανάσταση κινητήρα), αλλά ο συνδυασμός πρέπει να είναι εντός του εύρους που εμφανίζεται παραπάνω.

Φίλτρο εξομάλυνσης

Το φίλτρο πρωτεύουσας καθυστέρησης ή το φίλτρο τύπου FIR είναι προσαρμόσιμο στην είσοδο εντολής

Αναλογικό
είσοδος

Είσοδος εντολής ορίου ροπής

Ενεργοποιείται το ατομικό όριο ροπής τόσο για θετική όσο και για αρνητική κατεύθυνση.

Είσοδος προώθησης ροπής

Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως είσοδος προώθησης ροπής.

Έλεγχος δύο βαθμών ελευθερίας

Διαθέσιμο

Έλεγχος κατά των κραδασμών

Διαθέσιμο

Λειτουργία καταστολής μεταβολής φορτίου

Διαθέσιμο

Έλεγχος ταχύτητας

Είσοδος ελέγχου

(1) Εσωτερική είσοδος επιλογής ταχύτητας εντολής
(2) Είσοδος σύσφιξης μηδενικής ταχύτητας
(3) Είσοδος σήματος εντολής ταχύτητας
(4) Είσοδος διακόπτη λειτουργίας ελέγχου

Έξοδος ελέγχου

(1) Έξοδος ταυτότητας ταχύτητας
(2) Έξοδος ON/OFF εντολής ταχύτητας

Αναλογικό
είσοδος

Είσοδος εντολής ταχύτητας

Είναι δυνατή η είσοδος εντολής ταχύτητας με αναλογική τάση. Η ρύθμιση κλίμακας και η πολικότητα εντολής ποικίλλουν ανάλογα με τις παραμέτρους. (6 V/Ονομαστική ταχύτητα περιστροφής: Προεπιλογή)

Είσοδος εντολής ορίου ροπής

Ενεργοποιείται το ατομικό όριο ροπής τόσο για θετική όσο και για αρνητική κατεύθυνση.

Είσοδος προώθησης ροπής

Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως είσοδος προώθησης ροπής.

Εσωτερική εντολή ταχύτητας

Η εναλλαγή της εσωτερικής ταχύτητας 8 ενεργοποιείται από την είσοδο εντολής.

Λειτουργία soft-start/down

Ενεργοποιείται η ατομική ρύθμιση επιτάχυνσης και επιβράδυνσης, με 0 s έως 10 s/ 1000 r/min. Η επιτάχυνση/επιβράδυνση σιγμοειδούς είναι επίσης ενεργοποιημένη.

Σύσφιξη μηδενικής ταχύτητας

Η εσωτερική εντολή ταχύτητας μπορεί να συσφιχθεί σε 0 με την είσοδο σύσφιξης μηδενικής ταχύτητας.

Έλεγχος δύο βαθμών ελευθερίας

Διαθέσιμο

Έλεγχος ροπής

Είσοδος ελέγχου

Είσοδος σύσφιξης μηδενικής ταχύτητας, είσοδος σήματος εντολής ροπής, είσοδος διακόπτη λειτουργίας ελέγχου.

Έξοδος ελέγχου

(1) Έξοδος ταυτότητας ταχύτητας
(2) Έξοδος in-limit ταχύτητας

Αναλογικό
είσοδος

Είσοδος εντολής ροπής

Είναι δυνατή η είσοδος εντολής ροπής με αναλογική τάση. Η ρύθμιση κλίμακας και η πολικότητα εντολής ποικίλλουν ανάλογα με τις παραμέτρους. (3 V/ονομαστική ροπή Προεπιλογή)

Λειτουργία ορίου ταχύτητας

Ενεργοποιείται η τιμή ορίου ταχύτητας με παράμετρο.

Πλήρης έλεγχος κλειστού βρόχου

Είσοδος ελέγχου

(1) είσοδος διαγραφής μετρητή απόκλισης
(2) είσοδος αναστολής παλμού εντολής
(3) είσοδος διακόπτη διαίρεσης/πολλαπλασιασμού εντολής
(4) είσοδος διακόπτη κατά των κραδασμών
(5) είσοδος διακόπτη ορίου ροπής

Έξοδος ελέγχου

(1) έξοδος in-position
(2) έξοδος ON/OFF εντολής θέσης

Παλμός
είσοδος

Μέγιστη συχνότητα παλμού εντολής

500 kpps (Διεπαφή φωτοσυζεύκτη), 8 Mpps (Όταν χρησιμοποιείτε είσοδο δέκτη γραμμής πολλαπλασιασμένη επί 4)

Μορφή σήματος παλμού εισόδου

Διαφορική είσοδος. Επιλέξιμη από παράμετρο.
([1]Θετικός/Αρνητικός παλμός [2]Τετραγωνισμός A/B [3]Παλμός/Κατεύθυνση)

Ηλεκτρονικό γρανάζι
(Διαίρεση/Πολλαπλασιασμός του
παλμού εντολής)

Εφαρμόσιμη αναλογία κλιμάκωσης: 1/1000 φορές έως 8000 φορές
Οποιαδήποτε τιμή από 1 - 230 μπορεί να οριστεί τόσο για τον αριθμητή (που αντιστοιχεί στην ανάλυση του κωδικοποιητή) όσο και για τον παρονομαστή (που αντιστοιχεί στην ανάλυση παλμού εντολής ανά επανάσταση κινητήρα), αλλά ο συνδυασμός πρέπει να είναι εντός του εύρους που εμφανίζεται παραπάνω.

Φίλτρο εξομάλυνσης

Το φίλτρο πρωτεύουσας καθυστέρησης ή το φίλτρο τύπου FIR είναι προσαρμόσιμο στην είσοδο εντολής

Αναλογικό
είσοδος

Είσοδος εντολής ορίου ροπής

Ενεργοποιείται το ατομικό όριο ροπής τόσο για θετική όσο και για αρνητική κατεύθυνση.

Είσοδος προώθησης ροπής

Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως είσοδος προώθησης ροπής.

Εύρος ρύθμισης εξωτερικής κλίμακας
διαίρεση/πολλαπλασιασμός

1/40 φορές έως 1280 φορές
Αν και η αναλογία του παλμού κωδικοποιητή (αριθμητής) και του παλμού εξωτερικής κλίμακας (παρονομαστής) μπορεί να οριστεί αυθαίρετα στο εύρος από 1 έως 223 για τον αριθμητή και στο εύρος από 1 έως 223 για τον παρονομαστή, αυτό το προϊόν θα πρέπει να χρησιμοποιείται εντός του προαναφερθέντος εύρους.

Έλεγχος δύο βαθμών ελευθερίας

Διαθέσιμο

Έλεγχος κατά των κραδασμών

Διαθέσιμο

Κοινό

Αυτόματος συντονισμός

Η αδράνεια φορτίου προσδιορίζεται σε πραγματικό χρόνο από την κατάσταση οδήγησης του κινητήρα που λειτουργεί σύμφωνα με την εντολή που δίνεται από τη συσκευή ελέγχου και το λογισμικό υποστήριξης ρύθμισης “PANATERM”. Το κέρδος ορίζεται αυτόματα σύμφωνα με τη ρύθμιση ακαμψίας.

Διαίρεση παλμού ανατροφοδότησης κωδικοποιητή

Η ρύθμιση οποιασδήποτε τιμής είναι ενεργοποιημένη (η μέγιστη καταμέτρηση παλμών κωδικοποιητή).

Λειτουργία προστασίας

Σκληρό σφάλμα

Υπερτάση, υπόταση, υπερβολική ταχύτητα, υπερφόρτωση, υπερθέρμανση, υπερβολικό ρεύμα και
σφάλμα κωδικοποιητή κ.λπ.

Μαλακό σφάλμα

Υπερβολική απόκλιση θέσης, σφάλμα διαίρεσης παλμού εντολής, σφάλμα EEPROM κ.λπ.

Ανίχνευση δεδομένων συναγερμού

Η ανίχνευση δεδομένων συναγερμού είναι διαθέσιμη





Τα πλεονεκτήματά μας Προϊόντα:




[Honeywell]Module DCS / PLC


[Emerson]DeltaV Module / Servo Motor

[ABB]Input Output Module


[AB]Module / Touch Screen


[Rosemount]Pressure and Temperature Transmitter


[Yokogawa]Pressure Transmitter


[Yaskawa]Servo Drive / Servo Motor


[Mitsubishi]Servo Drive / Servo Motor


[GE]IC69 Series PLC/ Fanuc Servo Motor and Drive

(Modicon,SMC,SICK,NORGREN,Siemens etc.)






MSD021P1E 100V 200W 2500p/R Panasonic Industrial AC Servo Driver Industrial 0


MSD021P1E 100V 200W 2500p/R Panasonic Industrial AC Servo Driver Industrial 1




Αξιολογήσεις & Επισκόπηση

Συνολική Αξιολόγηση

5.0
Βασισμένο σε 50 αξιολογήσεις για αυτόν τον προμηθευτή

Εικόνα βαθμολόγησης

Ακολουθεί η κατανομή όλων των αξιολογήσεων
5 αστέρια
100%
4 αστέρια
0%
3 αστέρια
0%
2 αστέρια
0%
1 αστέρια
0%

Όλες οι κριτικές

M
M*d
Bosnia and Herzegovina Feb 2.2026
Purchase 10pcs for first cooperation, the quality is good and delivery time is punctual. Salesman Susie is friendly and the service is great.
P
P*s
Chile Dec 17.2025
The items' quality is good. Condition is New and Original.
K
K*c
Philippines Oct 24.2025
We are delighted to hear and satisfied with the product quality and its performance
