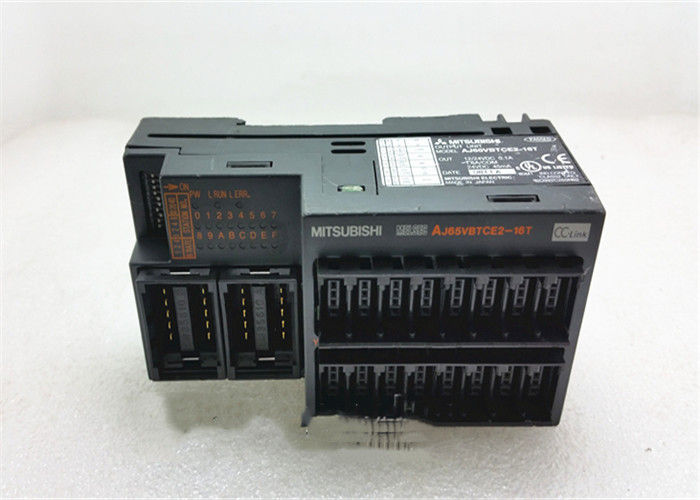

AJ65VBTCE2-16T Mitsubishi Παγκόσμιο μοντέλο Επαναχούμενη μονάδα τροφοδοσίας ρεύματος
ΑΕ65VBTCE2-16T Περιγραφή
ΗMitsubishi AJ65VBTCE2-16Tείναι μια συμπαγή μονάδα τηλεπικοινωνιακής πρόσβασης / εξόδου CC-Link με έξοδο 16 σημείων (NPN). Είναι σχεδιασμένη για κατανεμημένα συστήματα ελέγχου για την κίνηση συνεχούς ρεύματος φορτίων, όπως ηλεκτροσόκ βαλβίδων, φανών δείκτη,αναμεταδιδαστέςΕξοπλισμένα με συνδετήρες αισθητήρων E-CON τυποποιημένων στον κλάδο για γρήγορη καλωδίωση χωρίς εργαλεία και υψηλή ανθεκτικότητα στον θόρυβο μέσω απομόνωσης φωτοσύνδεσης,η ενότητα αυτή εξασφαλίζει αξιόπιστο έλεγχο σε πραγματικό χρόνο σε περιβάλλοντα αυτοματισμού εργοστασίου.
ΑΕ65VBTCE2-16TΒασικά χαρακτηριστικά
- Έξοδος απορροφητήρα τρανζίστορ 16 σημείων (NPN) για αποτελεσματικό έλεγχο φορτίου συνεχούς ρεύματος
- Σύνδεσμος αισθητήρα E-CON τυποποιημένου στον κλάδο για γρήγορη, αξιόπιστη καλωδίωση χωρίς εργαλεία
- Σύνδεση υψηλής ταχύτητας CC-Link (μέχρι 10 Mbps) με κάλυψη 1 σταθμού
- Απομόνωση φωτοσύνδεσης για ανώτερη ανθεκτικότητα στον θόρυβο και ακεραιότητα σήματος
- Ενσωματωμένη προστασία από υπερφόρτωση, υπερφόρτωση και υπερθέρμανση
- Γρήγορος χρόνος απόκρισης (≤ 1 ms και για τις δύο μεταβάσεις ON/OFF) για ακριβή έλεγχο
- Σύνθετο σχεδιασμό DIN που μπορεί να τοποθετηθεί σε σιδηρόδρομο για εγκατάσταση εξοικονόμησης χώρου
- Ευρύ φάσμα θερμοκρασίας λειτουργίας και ισχυρή βιομηχανική ικανότητα
- Συμμόρφωση με τα διεθνή πρότυπα ασφάλειας και ποιότητας
ΑΕ65VBTCE2-16TΥλικά και εφαρμογές
Υλικά
- Διαμονή: Υψηλής αντοχής, ανθεκτικός στη φλόγα μηχανικός πλαστικός (UL94 V-0)
- PCB: Πίνακας υψηλών επιδόσεων FR-4 γυάλινης εποξειδικής κυκλωτικής για θερμική σταθερότητα
- Τερματικά: Συνδετήρες αισθητήρων E-CON από νικελωμένο κράμα χαλκού για αντοχή στη διάβρωση και αξιόπιστη μετάδοση σήματος
- Εσωτερικά στοιχεία: Τρανζιστοί βιομηχανικής κλάσης, φωτοσύνδεσμοι και κυκλώματα προστασίας
Τυπικές εφαρμογές
- Αυτοματοποιημένες γραμμές συναρμολόγησης και συστήματα μεταφοράς
- Μηχανές συσκευασίας, εκτύπωσης και υφαντικών
- Μηχανήματα εργαλείων και εξοπλισμός συγκόλλησης
- Σωληνωτή βαλβίδα, δείκτης φωτός και μικρός έλεγχος ρελέ
- Μηχανισμοί χειρισμού, διαλογής και τοποθέτησης υλικών
- Εξοπλισμός κατασκευής ημιαγωγών και ηλεκτρονικών
ΑΕ65VBTCE2-16TΣημαντικές παραμέτρους
| Παράμετρος |
Προδιαγραφές |
| Αριθμός τμήματος |
ΑΕ65VBTCE2-16T |
| Ετικέτα |
Ηλεκτρική Mitsubishi |
| Σειρά |
CC-Link |
| Τύπος |
Μονάδα εξόδου τηλεμεταγωγού |
| Αριθμός σημείων εξόδου |
16 βαθμοί |
| Λογική εξόδου |
Συναρμολογητής (NPN) |
| Διορισμένη τάση φορτίου |
Συνεχή 12V / 24V |
| Διορισμένο ρεύμα φορτίου |
0.1 Α ανά σημείο |
| Συνολικό ρεύμα φορτίου (κοινό) |
1.6 Α ανά κοινό τερματικό |
| Στάματα διαρροής |
≤ 0,1 mA |
| Ενεργοποιημένη πτώση τάσης |
≤ 0,1 V (τυπικά σε 0,1 A), ≤ 0,2 V (μέγιστο σε 0,1 A) |
| Χρόνος απόκρισης |
ΕΠΙΣΤΡΟΠΗ: ≤ 1 ms· ΕΠΙΣΤΡΟΠΗ: ≤ 1 ms (αντίσταση φορτίου) |
| Απομόνωση |
Απομόνωση φωτοσύνδεσης |
| Επικοινωνία |
CC-Link Βερ.1 |
| Κατεχόμενοι σταθμοί |
1 σταθμός |
| Ηλεκτρική τροφοδοσία |
Συνεχή 24V (10,2 ~ 26,4 V, ανοχή ± 5%) |
| Εσωτερική κατανάλωση ισχύος |
45 mA (τυπική) |
| Εξωτερική τροφοδοσία |
Συνεχή ρεύμα 10,2 ~ 26,4 V (± 5% ανοχή) |
| Τύπος τερματικού |
Ε-CON (σύνδεσμος αισθητήρα) |
| Θέρμανση λειτουργίας |
0°C ~ +55°C |
| Θέρμανση αποθήκευσης |
-20°C ~ +75°C |
| Υγρασία λειτουργίας |
10% ~ 90% RH (μη συμπυκνωτική) |
| Εγκατάσταση |
Εγκατάσταση σιδηροτροχιάς DIN |
| Μέγεθος |
100 × 50 × 45,5 mm (W × H × D) |
| Βάρος |
Περίπου 0,1 kg |
| Πιστοποιητικά |
CE, UL, RoHS |
