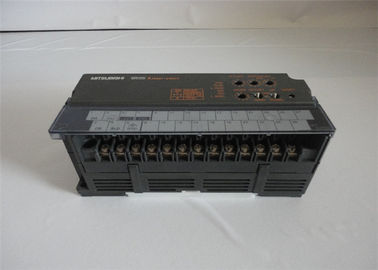

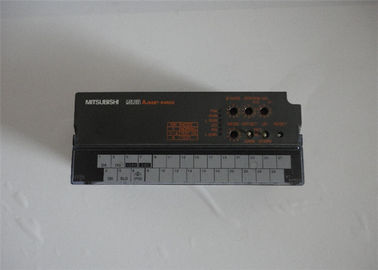

AJ65BT-64RD3 Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red

AJ65BT-64RD3 Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red

Λεπτομέρειες:

Τόπος καταγωγής: Ιαπωνία
Μάρκα: MITSUBISHI
Πιστοποίηση: CE
Αριθμό μοντέλου: AJ65BT-64RD3

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Τιμή: Contact
Συσκευασία λεπτομέρειες: νέος και αρχικός
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 100
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση
Μάρκα: Μιτσούμπισι Modenl αριθμός: AJ65BT-64RD3
Χώρα προέλευσης: Ιαπωνία Χωρητικότητα προγράμματος: βήματα 8 Κ
βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD): 0,12 μs Εισαγωγή: 24VDC
Παραγωγή: 12/24VDC (0.5A). Τύπος: Περιττή ενότητα παροχής ηλεκτρικού ρεύματος
Επισημαίνω:

αναλογική ενότητα διεπαφών

,

ενότητα παροχής ηλεκτρικού ρεύματος PLC

Περιγραφή προϊόντων

AJ65BT-64RD3 Μονάδα Παροχής Ρεύματος Redundant Mitsubishi Universal model





AJ65BT-64RD3 Περιγραφή​​

Το AJ65BT-64RD3 χρησιμεύει ως μονάδα απομακρυσμένης εισόδου/εξόδου CC-Link αφιερωμένη στη μέτρηση θερμοκρασίας. Λειτουργεί ως υποσταθμός σε ένα δίκτυο CC-Link, επιτρέποντας κεντρικό έλεγχο και παρακολούθηση από ένα κύριο PLC (π.χ., σειρά Mitsubishi Q). Η μονάδα είναι σχεδιασμένη για λήψη θερμοκρασίας υψηλής ακρίβειας σε περιβάλλοντα όπως η προστασία του περιβάλλοντος, η χημική βιομηχανία, τα ηλεκτρονικά και οι ηλεκτρικές εφαρμογές. Ο κύριος ρόλος της είναι να συνδέεται με αισθητήρες Pt100 ή JPt100 3-αγωγών, να ψηφιοποιεί τα αναλογικά σήματα θερμοκρασίας και να μεταδίδει τα δεδομένα μέσω του διαύλου CC-Link στο κεντρικό σύστημα ελέγχου.

​​AJ65BT-64RD3 Χαρακτηριστικά​​

  1. 1.
    ​​Μέτρηση Υψηλής Ακρίβειας:​​ Η μονάδα προσφέρει εξαιρετική ακρίβεια, με απόκλιση ±0,1% σε θερμοκρασία περιβάλλοντος 25±5°C. Ακόμη και υπό ευρύτερες συνθήκες θερμοκρασίας (κάτω από 20°C ή πάνω από 30°C), διατηρεί ακρίβεια ±0,25%
    .
  2. 2.
    ​​Σύνδεση 3-Αγωγών για Βελτιωμένη Ακρίβεια:​​ Χρησιμοποιεί μια μέθοδο σύνδεσης 3-αγωγών για τα RTD πλατίνας. Αυτή η διαμόρφωση βοηθά στην αντιστάθμιση της αντίστασης των καλωδίων, μειώνοντας σημαντικά τα σφάλματα μέτρησης σε σύγκριση με τις ρυθμίσεις 2-αγωγών και εξασφαλίζοντας πιο αξιόπιστα δεδομένα.
  3. 3.
    ​​Γρήγορη Ταχύτητα Μετατροπής:​​ Κάθε κανάλι έχει χρόνο μετατροπής 40ms, επιτρέποντας σχετικά γρήγορη δειγματοληψία των αλλαγών θερμοκρασίας σε όλα τα τέσσερα κανάλια.
  4. 4.
    ​​Ενσωμάτωση Δικτύου CC-Link:​​ Ως υπομονάδα συμβατή με CC-Link Ver.2.0, υποστηρίζει επικοινωνία υψηλής ταχύτητας έως 10 Mbps. Αυτό επιτρέπει κατανεμημένο έλεγχο, όπου η μονάδα μπορεί να εγκατασταθεί κοντά στους αισθητήρες θερμοκρασίας, μειώνοντας το κόστος καλωδίωσης και βελτιώνοντας την αξιοπιστία του συστήματος.
  5. 5.
    ​​Ηλεκτρική Μόνωση:​​ Η μονάδα παρέχει μόνωση φωτοηλεκτρικού ζεύκτη μεταξύ των κυκλωμάτων εισόδου αισθητήρα Pt100 και του διαύλου επικοινωνίας CC-Link, ενισχύοντας την ανοσία στον θόρυβο και προστατεύοντας το σύστημα από διαφορές δυναμικού γείωσης.

​​AJ65BT-64RD3  Υλικά & Εφαρμογές​​

Η κατασκευή της μονάδας περιλαμβάνει ηλεκτρονικά εξαρτήματα τοποθετημένα σε μια πλακέτα τυπωμένου κυκλώματος (PCB) που στεγάζεται σε μια συμπαγή μονάδα. Οι εξωτερικές συνδέσεις γίνονται μέσω ανθεκτικών ακροδεκτών βιδών (βίδες M3.5) τόσο για την επικοινωνία/τροφοδοσία όσο και για τα σήματα εισόδου/εξόδου του αισθητήρα. Η κύρια χρήση υλικού επικεντρώνεται σε αξιόπιστα ηλεκτρονικά βιομηχανικής κλάσης σχεδιασμένα για μακροχρόνια λειτουργία.
Η κύρια εφαρμογή του είναι στον βιομηχανικό αυτοματισμό για ακριβή παρακολούθηση θερμοκρασίας. Τυπικές περιπτώσεις χρήσης περιλαμβάνουν:
  • •
    ​​Βιομηχανίες Επεξεργασίας:​​ Παρακολούθηση θερμοκρασιών αντίδρασης σε χημικά εργοστάσια ή έλεγχος θερμοκρασίας σε εξοπλισμό προστασίας του περιβάλλοντος.
  • •
    ​​Κατασκευή:​​ Παρακολούθηση θερμοκρασίας στην παραγωγή ηλεκτρονικών εξαρτημάτων, στην κατασκευή μπαταριών και σε διάφορα ηλεκτρικά συστήματα.
  • •
    ​​Ενσωμάτωση Εξοπλισμού:​​ Χρησιμεύει ως κρίσιμο συστατικό σε μηχανήματα που απαιτούν ανάδραση θερμοκρασίας υψηλής ανάλυσης για βρόχους ελέγχου.

​​AJ65BT-64RD3  Βασικές Τεχνικές Παράμετροι​​

Οι βασικές τεχνικές προδιαγραφές του AJ65BT-64RD3 συνοψίζονται στον παρακάτω πίνακα.
Παράμετρος
Προδιαγραφή
​​Αριθμός Καναλιών​​
4 κανάλια (4CH)
​​Συμβατοί Αισθητήρες​​
Pt100, JPt100 (τύπου 3-αγωγών)
​​Εύρος Θερμοκρασίας​​
-180°C έως 600°C (για Pt100 και JPt100)
​​Ανάλυση​​
0.025°C
​​Ταχύτητα Μετατροπής​​
40 ms ανά κανάλι
​​Τιμή Εξόδου​​
16-bit δυαδικό (-1800 έως 6000) / 32-bit δυαδικό (-180000 έως 600000)
​​Ακρίβεια​​
±0,1% (σε 25±5°C); ±0,25% (σε 30°C)
​​Τάση Τροφοδοσίας​​
DC 24V (επιτρεπόμενο εύρος DC 18-30V)
​​Κατειλημμένες Θέσεις CC-Link​​
4 σταθμοί
​​Μόνωση​​
Μόνωση φωτοζεύκτη μεταξύ εισόδου αισθητήρα και CC-Link
​​Διαστάσεις (Υ x Π x Β)​​
65 mm x 151,9 mm x 63 mm
​​Βάρος​​
0,38 kg

 AJ65BT-64RD3 προδιαγραφές

Αριθμός καναλιών
Ψηφιακή έξοδος Μετρούμενη τιμή θερμοκρασίας
Μέθοδος μέτρησης
Εφαρμόσιμο αντιστάθμισμα θερμοκρασίας
Μετρούμενο εύρος θερμοκρασίας Pt100
JPt100
Ρεύμα εξόδου ανίχνευσης θερμοκρασίας
Ανάλυση
Συνολική ακρίβεια (ακρίβεια για τη μέγιστη τιμή) Θερμοκρασία περιβάλλοντος: 25±5 ﾟC
Θερμοκρασία περιβάλλοντος: λιγότερο από 20 °C, περισσότερο από 30 °C
Ταχύτητα μετατροπής
Μέθοδος μόνωσης
Διηλεκτρική τάση αντοχής
Αντίσταση μόνωσης
Τύπος σταθμού
Αριθμός κατειλημμένων σταθμών
Τροφοδοσία μονάδας Τάση
Ρεύμα
Επιτρεπόμενος χρόνος στιγμιαίας διακοπής ρεύματος
Εξωτερική διεπαφή
Καλώδιο επικοινωνίας
Εξωτερικές διαστάσεις Ύψος
Πλάτος
Βάθος
Βάρος
4 κανάλια
16-bit υπογεγραμμένη δυαδική τιμή (-1800...6000: τιμή στο πρώτο δεκαδικό ψηφίο × 10)
32-bit υπογεγραμμένη δυαδική τιμή (-180000...600000: τιμή στο τρίτο δεκαδικό ψηφίο × 1000)
Μέθοδος 3-αγωγών
Pt100, JPt100
-180...600 ˚C
-180...600 ˚C
1 mA
0,025 ˚C
±0,1 %
±0,25 %
40 ms/κανάλι
Μεταξύ εισόδου RTD πλατίνας και μετάδοσης CC-Link: Φωτοζεύκτης
Μεταξύ καναλιών: Μη μόνωση
Μεταξύ παρτίδας συστήματος τροφοδοσίας και γείωσης, μεταξύ παρτίδας συστήματος τροφοδοσίας και παρτίδας συστήματος επικοινωνίας, μεταξύ παρτίδας συστήματος επικοινωνίας και παρτίδας εισόδου θερμοκρασίας, μεταξύ παρτίδας εισόδου θερμοκρασίας και γείωσης: 500 V AC 1 λεπτό
Μεταξύ παρτίδας συστήματος τροφοδοσίας και γείωσης, μεταξύ παρτίδας συστήματος τροφοδοσίας και παρτίδας συστήματος επικοινωνίας, μεταξύ παρτίδας συστήματος επικοινωνίας και παρτίδας εισόδου θερμοκρασίας, μεταξύ παρτίδας εισόδου θερμοκρασίας και γείωσης: 10 MΩ ή υψηλότερη από ελεγκτή αντίστασης μόνωσης 500 V DC
Σταθμός απομακρυσμένης συσκευής (Σταθμός απομακρυσμένης συσκευής Ver. 1)
4 σταθμοί
24 V DC (18...30 V DC)
0,17 A
1 ms
Τμήμα επικοινωνίας, τμήμα τροφοδοσίας μονάδας: 7-σημειακός διπλός ακροδέκτης (βίδα M3.5)
Τμήμα I/O: 27-σημειακός διπλός ακροδέκτης (βίδα M3.5)
Ειδικό καλώδιο CC-Link
65 mm
151,9 mm
63 mm
0,38 kg



AJ65BT-64RD3 Γενικές προδιαγραφές

Θερμοκρασία περιβάλλοντος λειτουργίας
Θερμοκρασία περιβάλλοντος αποθήκευσης
Υγρασία περιβάλλοντος λειτουργίας
Υγρασία περιβάλλοντος αποθήκευσης
Αντίσταση κραδασμών Συμμορφώνεται με τα JIS B 3502 και IEC 61131-2 Υπό διαλείπουσα δόνηση
Υπό συνεχή δόνηση
Αντίσταση σε κρούση
Ατμόσφαιρα λειτουργίας
Υψόμετρο λειτουργίας
Τοποθεσία εγκατάστασης
Κατηγορία υπέρτασης
Βαθμός ρύπανσης
0...55 ˚C
-20...75 ˚C
10...90 %RH, μη συμπυκνωμένο
10...90 %RH, μη συμπυκνωμένο
Συχνότητα: 5...8,4 Hz, Πλάτος: 3,5 mm
Συχνότητα: 8,4...150 Hz, Επιτάχυνση: 9,8 m/s2
Αριθμός σάρωσης: 10 φορές σε κάθε κατεύθυνση X, Y, Z
Συχνότητα: 5...8,4 Hz, Πλάτος: 1,75 mm
Συχνότητα: 8,4...150 Hz, Επιτάχυνση: 4,9 m/s2
Συμμορφώνεται με τα JIS B 3502 και IEC 61131-2
(147 m/s2, 3 φορές σε κάθε 3 κατευθύνσεις X, Y, Z)
Χωρίς διαβρωτικά αέρια
0...2000 m
Μέσα σε έναν πίνακα ελέγχου
II ή λιγότερο
2 ή λιγότερο
