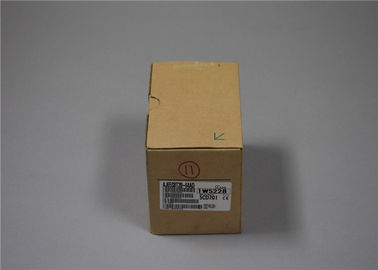

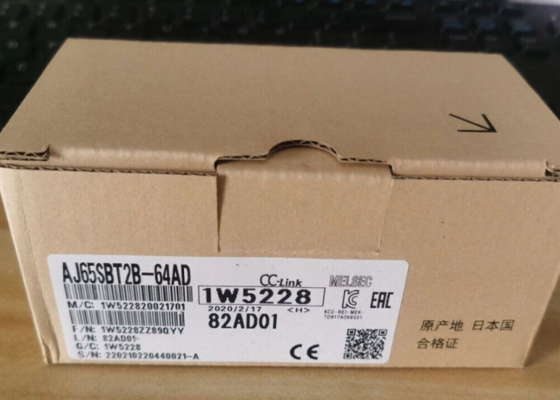

AJ65SBT2B-64AD Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red
Λεπτομέρειες:
| Τόπος καταγωγής: | Ιαπωνία |
| Μάρκα: | MITSUBISHI |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | AJ65SBT2B-64AD |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Contact |
| Συσκευασία λεπτομέρειες: | νέος και αρχικός |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 100 |
|
Λεπτομερής ενημέρωση |
|||
| Μάρκα: | Μιτσούμπισι | Modenl αριθμός: | AJ65SBT2B-64AD |
|---|---|---|---|
| Χώρα προέλευσης: | Ιαπωνία | Χωρητικότητα προγράμματος: | βήματα 8 Κ |
| βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD): | 0,12 μs | Εισαγωγή: | εναλλασσόμενο ρεύμα 100 έως 240 Β |
| Παραγωγή: | 12VDC (0.5Α) | Τύπος: | Περιττή ενότητα παροχής ηλεκτρικού ρεύματος |
| Επισημαίνω: | αναλογική ενότητα διεπαφών,ενότητα παροχής ηλεκτρικού ρεύματος PLC |
||
Περιγραφή προϊόντων
AJ65SBT2B-64AD Μονάδα παροχής ρεύματος Redundant Universal model Mitsubishi
AJ65SBT2B-64AD Επισκόπηση
Το AJ65SBT2B-64AD είναι μια υψηλής απόδοσης μονάδα αναλογικής εισόδου 4 καναλιών που κατασκευάζεται από την Mitsubishi Electric, σχεδιασμένη για βιομηχανικά συστήματα αυτοματισμού. Ενσωματώνεται με δίκτυα CC-Link για να διευκολύνει την ακριβή απόκτηση δεδομένων από αισθητήρες και μετατροπείς, μετατρέποντας αναλογικά σήματα (π.χ., θερμοκρασία, πίεση) σε ψηφιακές τιμές για επεξεργασία PLC. Αυτή η μονάδα χρησιμοποιείται ευρέως σε εφαρμογές όπως η παρακολούθηση γραμμής παραγωγής, η συλλογή περιβαλλοντικών παραμέτρων και τα συστήματα διαχείρισης ενέργειας
.
AJ65SBT2B-64AD Βασικά Χαρακτηριστικά
- 1.
Υψηλή Ακρίβεια και Ανάλυση
- •
Υποστηρίζει εισόδους τάσης (±10 V DC) και εισόδους ρεύματος (0–20 mA DC) με ανάλυση 1/16.000 (π.χ., 0,625 mV για εύρος ±10 V).
- •
Ακρίβεια ±0,2% (στους 25°C ±5°C) εξασφαλίζει αξιόπιστη μετατροπή δεδομένων για κρίσιμες βιομηχανικές διεργασίες
.
- •
- 2.
Γρήγορη Ταχύτητα Μετατροπής
- •
Επεξεργάζεται δεδομένα στα 200 µs ανά κανάλι, επιτρέποντας την παρακολούθηση και τον έλεγχο σε πραγματικό χρόνο σε περιβάλλοντα αυτοματισμού υψηλής ταχύτητας
.
- •
- 3.
Στιβαρός Σχεδιασμός και Συμβατότητα
- •
Συμβατό με δίκτυα CC-Link ως σταθμός απομακρυσμένης συσκευής (καταλαμβάνει 1 σταθμό).
- •
Διαθέτει φωτοσυζεύκτη και απομόνωση μετασχηματιστή μεταξύ επικοινωνίας, ισχύος και αναλογικών συστημάτων εισόδου, ενισχύοντας την αντοχή στον θόρυβο και την ασφάλεια σε σκληρά περιβάλλοντα
.
- •
- 4.
Ευέλικτη Διαμόρφωση
- •
Υποστηρίζει καθορισμένα από τον χρήστη εύρη εισόδου (π.χ., -10–10 V, 0–20 mA) και προσφέρει πολλαπλούς τρόπους ανάλυσης (π.χ., 0–16.000 ή ±16.000 ψηφιακή έξοδος)
.
- •
- 5.
Εύκολη Ενσωμάτωση
- •
Χρησιμοποιεί ένα μπλοκ ακροδεκτών δύο τεμαχίων (βίδες M3) για απλή καλωδίωση και συντήρηση
.
- •
AJ65SBT2B-64AD Υλικό και Εφαρμογές
- •
Υλικό: Κατασκευασμένο με βιομηχανικά εξαρτήματα, συμπεριλαμβανομένου ενισχυμένου πλαστικού περιβλήματος και μεταλλικών συνδέσμων, εξασφαλίζοντας ανθεκτικότητα και θωράκιση EMI.
- •
Κύριες Εφαρμογές:
- •
Βιομηχανικός Αυτοματισμός: Παρακολούθηση πολλαπλών σημείων θερμοκρασίας, πίεσης και ροής σε εξοπλισμό κατασκευής (π.χ., μηχανές χύτευσης με έγχυση).
- •
Διαχείριση Κτιρίων: Συλλογή περιβαλλοντικών δεδομένων (π.χ., υγρασία, ροή αέρα) σε συστήματα HVAC.
- •
Ενέργεια και Κοινωφελείς Υπηρεσίες: Παρακολούθηση ηλεκτρικών παραμέτρων (τάση, ρεύμα) σε συστήματα διανομής ενέργειας
.
- •
AJ65SBT2B-64AD Τεχνικές Παράμετροι
|
Παράμετρος |
Προδιαγραφή |
|---|---|
| Κανάλια Εισόδου | 4 κανάλια |
| Τύποι Εισόδου | Τάση: ±10 V DC; Ρεύμα: 0–20 mA DC |
| Ανάλυση | 1/16.000 (π.χ., 0,625 mV για εύρος ±10 V) |
| Ταχύτητα Μετατροπής | 200 µs ανά κανάλι |
| Ακρίβεια | ±0,2% (στους 25°C ±5°C); ±0,3% (στους 0–55°C) |
| Απομόνωση | Απομόνωση φωτοσυζεύκτη (επικοινωνία/αναλογική), απομόνωση μετασχηματιστή (ισχύς) |
| Τροφοδοσία | DC 24 V (20,4–28,8 V), κατανάλωση 0,12 A |
| Κατειλημμένοι Σταθμοί CC-Link | 1 σταθμός |
| Εξωτερική Σύνδεση | Μπλοκ ακροδεκτών δύο τεμαχίων (βίδες M3) |
| Βάρος | 0,25 kg |
Δεδομένα που προέρχονται από τις προδιαγραφές της Mitsubishi Electric
.
Πρόσθετες Σημειώσεις
- •
Η μονάδα συμμορφώνεται με διεθνή πρότυπα, συμπεριλαμβανομένων των UL, cUL, CE (EMC/RoHS) και KC(EMC)
. - •
Για λεπτομερή διαγράμματα καλωδίωσης και παραδείγματα προγραμματισμού, ανατρέξτε στο επίσημο εγχειρίδιο χρήστη της Mitsubishi (διαθέσιμο στα κινέζικα και αγγλικά)
.
4-channel.
voltage/current AJ65SBT2B-64AD input.
A/D conversion module (analog input module) .
High AJ65SBT2B-64AD accuracy.
high resolution.
high speed.
2-piece terminal block type.
Screw terminal block type
4-channel .
voltage/current output .
D/A conversion MITSUBISHI AJ65SBT2B-64AD module (analog output module).
Screw terminal block type
Model: AJ65SBT2B-64TD
4-channel.
MITSUBISHI AJ65SBT2B-64AD thermocouple input.
MITSUBISHI AJ65SBT2B-64AD Thermocouple temperature input module.
Screw terminal block type
Model: AJ65SBT2B-64RD3
4-channell.
AJ65SBT2B-64AD RTD input module.
Screw terminal block type
|
