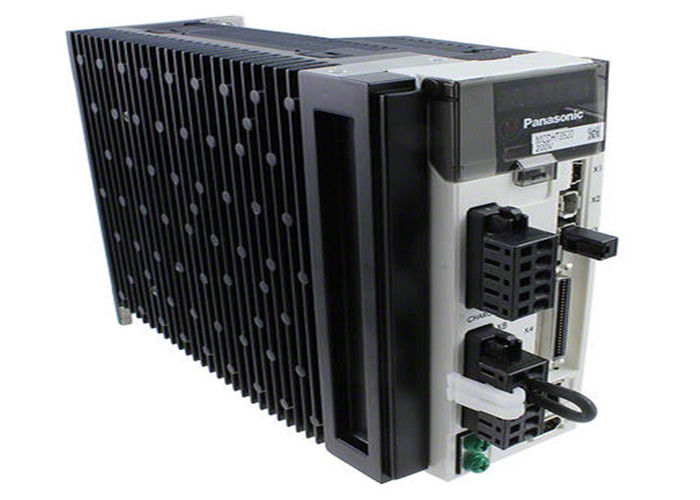

MCDHT3520 750W Σερβοκινητήρας Panasonic Servo AC 200 ~ 240VAC Τροφοδοσία 30A 240 V Φορτίο
Λεπτομέρειες:
| Τόπος καταγωγής: | Ιαπωνία |
| Μάρκα: | Panasonic |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MCDHT3520 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Contact |
| Συσκευασία λεπτομέρειες: | νέος και αρχικός |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | T/T, δυτικό Unionm, PAYPAL |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Brand: | Panasonic | model number: | MCDHT3520 |
|---|---|---|---|
| Country of origin: | Japan | Type: | Servo Motor |
| Power - Rated: | 50W | Voltage - Rated: | 100, 200VAC |
| RPM: | 3000 RPM | Weight: | 0.705 lb (319.78g) |
| Επισημαίνω: | AC σερβομηχανισμό με κινητήρα,ηλεκτρική σερβο μηχανή |
||
Περιγραφή προϊόντων
MCDHT3520 750W Panasonic σερβοκινητήρας Servo AC 200 ~ 240VAC Τροφοδοσία 30A 240 V Φορτίο
Περιγραφή Προϊόντος
Το Panasonic MCDHT3520 είναι ένα σερβο drive υψηλής απόδοσης, πολλαπλών λειτουργιών που ανήκει στη σειρά MINAS A5. Έχει σχεδιαστεί για ακριβή έλεγχο κίνησης σε βιομηχανικές εφαρμογές αυτοματισμού. Αυτό το drive 750W έχει σχεδιαστεί για να λειτουργεί με ένα ευρύ φάσμα σερβοκινητήρων, προσφέροντας ευελιξία για διάφορες μηχανικές ρυθμίσεις, συμπεριλαμβανομένων εκείνων που απαιτούν υψηλή ροπή και ακριβή τοποθέτηση. Υποστηρίζει προηγμένους τρόπους ελέγχου και διαθέτει μια ισχυρή διεπαφή επικοινωνίας για απρόσκοπτη ενσωμάτωση σε αυτοματοποιημένα συστήματα
Χαρακτηριστικά Προϊόντος
- •
Λειτουργίες Πολλαπλών Ελέγχων: Υποστηρίζει έλεγχο θέσης, έλεγχο ταχύτητας, έλεγχο ροπής και έλεγχο πλήρους κλειστού βρόχου, επιτρέποντας την ευέλικτη προσαρμογή σε διαφορετικές απαιτήσεις εφαρμογής
. - •
Ανατροφοδότηση Υψηλής Ανάλυσης: Συμβατό με απόλυτους (17-bit/131.072 ppr) και επαυξητικούς (20-bit/1.048.576 ppr) κωδικοποιητές υψηλής ανάλυσης, εξασφαλίζοντας εξαιρετική ακρίβεια τοποθέτησης και σταθερή λειτουργία χαμηλής ταχύτητας
. - •
Προηγμένες Διεπαφές Επικοινωνίας: Εξοπλισμένο με θύρες USB, RS-232 και RS-485 για εύκολη διαμόρφωση παραμέτρων, παρακολούθηση και ενσωμάτωση σε δίκτυα ελέγχου (έως 31 drives μέσω RS-485)
. - •
Ολοκληρωμένες Επιλογές I/O: Διαθέτει εκτεταμένα ψηφιακά και αναλογικά I/O (10 DI, 6 DO, 3 AI, 2 AO) και εισόδους/εξόδους παλμών για ευέλικτη συνδεσιμότητα με διάφορους ελεγκτές και αισθητήρες
. - •
Ενσωματωμένες Λειτουργίες Ασφαλείας: Περιλαμβάνει χαρακτηριστικά ασφαλείας που πληρούν τα διεθνή πρότυπα, ενισχύοντας την επιχειρησιακή ασφάλεια σε αυτοματοποιημένα περιβάλλοντα
. - •
Απόδοση Υψηλής Ταχύτητας: Προσφέρει απόκριση υψηλής συχνότητας (2,3 kHz) και υποστηρίζει είσοδο παλμών υψηλής ταχύτητας (Έως 4Mpps με οδηγό γραμμής), επιτρέποντας γρήγορο και ακριβή έλεγχο κίνησης
.
Προδιαγραφές Προϊόντος & Χρήση Υλικού
- •
Υλικό: Το drive είναι κατασκευασμένο από ηλεκτρονικά εξαρτήματα βιομηχανικής ποιότητας και στεγάζεται σε μεταλλικό πλαίσιο για ανθεκτικότητα, αποτελεσματική απαγωγή θερμότητας και προστασία από ηλεκτρομαγνητικές παρεμβολές.
- •
Χρήση: Χρησιμοποιείται κυρίως στον βιομηχανικό αυτοματισμό για ακριβή έλεγχο κίνησης. Οι συνήθεις εφαρμογές περιλαμβάνουν:
- •
Βιομηχανικά Ρομπότ και Μηχανήματα CNC
- •
Εξοπλισμός Κατασκευής Ημιαγωγών (π.χ., Die Bonders, Wire Bonders)
- •
Μηχανήματα Συσκευασίας και Αυτοματοποιημένες Γραμμές Συναρμολόγησης
- •
Συστήματα Ακριβούς Τοποθέτησης και Τραπέζια X-Y
- •
Σημαντικές Παράμετροι
Οι βασικές τεχνικές προδιαγραφές για το σερβο drive Panasonic MCDHT3520 συνοψίζονται στον παρακάτω πίνακα.
|
Κατηγορία Παραμέτρων |
Προδιαγραφή |
|
|---|---|---|
| Ονομαστική Ισχύς Εξόδου |
750 W
|
|
| Μέγιστο Ρεύμα Εξόδου |
30 A
|
|
| Ονομαστικό Ρεύμα Εξόδου |
20 A |
|
| Τάση Τροφοδοσίας (Κύκλωμα Main) |
Μονοφασικό/Τριφασικό 200 V έως 240 VAC (+10% -15%), 50/60 Hz
|
|
| Μέθοδοι Ελέγχου |
Θέση, Ταχύτητα, Ροπή, Έλεγχος πλήρους κλειστού βρόχου |
|
| Υποστήριξη Κωδικοποιητή | Απόλυτος |
17-bit (131.072 ppr)
|
| Επαυξητικός |
20-bit (1.048.576 ppr)
|
|
| Συχνότητα Εισόδου Παλμού | Οδηγός Γραμμής |
Έως 4 Mpps
|
| Φωτοζεύκτης |
Έως 500 kpps
|
|
| Διεπαφές Επικοινωνίας |
USB, RS-232, RS-485
|
|
| Ψηφιακές Είσοδοι (DI) |
10
|
|
| Ψηφιακές Έξοδοι (DO) |
6
|
|
| Αναλογικές Είσοδοι (AI) |
3 (1x 16-bit, 2x 12-bit)
|
|
| Αναλογικές Έξοδοι (AO) |
2
|
|
| Αναγέννηση |
Ενσωματωμένη αντίσταση αναγέννησης (Εξωτερική ενεργοποιημένη)
|
|
| Διαστάσεις (Π x Υ x Β) |
65 mm x 150 mm x 170 mm |
|
| Βάρος |
1,6 kg |
|
| Θερμοκρασία Λειτουργίας |
0°C έως 55°C
|
