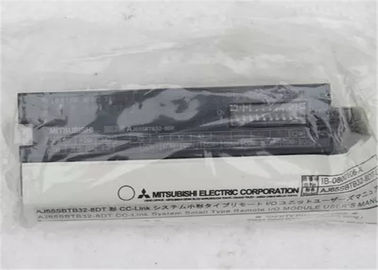

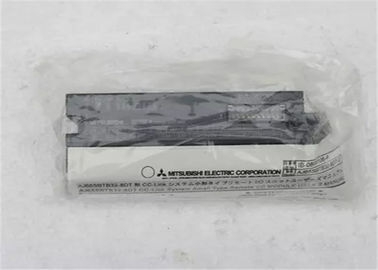

AJ65SBTB32-8DT Μονάδα παροχής ρεύματος Redundant Mitsubishi Universal Model

AJ65SBTB32-8DT Μονάδα παροχής ρεύματος Redundant Mitsubishi Universal model





​AJ65SBTB32-8DT Περιγραφή​​

Το Mitsubishi AJ65SBTB32-8DT είναι μια μονάδα απομακρυσμένης εισόδου/εξόδου τύπου ακροδέκτη που ενσωματώνεται στο σύστημα δικτύου CC-Link. Διαθέτει 4 σημεία εισόδου DC και 4 σημεία εξόδου τρανζίστορ, καταλαμβάνοντας 1 σταθμό στο δίκτυο CC-Link με 32 σημεία κατανεμημένα (αν και χρησιμοποιεί 8 σημεία)

. Αυτή η μονάδα έχει σχεδιαστεί για αξιόπιστη απόκτηση δεδομένων και έλεγχο εξόδου σε βιομηχανικά περιβάλλοντα αυτοματισμού, επιτρέποντας κατανεμημένο έλεγχο και μειώνοντας το κόστος καλωδίωσης μέσω της ενσωμάτωσης δικτύου.



​​AJ65SBTB32-8DT Χαρακτηριστικά​​

• •

  ​​Συμπαγής και Ενσωματωμένος Σχεδιασμός:​​ Συνδυάζει τόσο εισόδους DC όσο και εξόδους τρανζίστορ σε μια ενιαία, συμπαγή μονάδα, εξοικονομώντας χώρο στη ράγα DIN

  .



• •

  ​​Συμβατότητα με το δίκτυο CC-Link:​​ Ενσωματώνεται απρόσκοπτα στο πεδίο CC-Link, επιτρέποντας αποκεντρωμένο έλεγχο και επικοινωνία με τον κύριο σταθμό

  .



• •

  ​​Απόκριση Υψηλής Ταχύτητας:​​ Τα σημεία εισόδου έχουν χρόνο απόκρισης 1,5ms ή λιγότερο και τα σημεία εξόδου έχουν χρόνο απόκρισης OFF->ON: 0,5ms ή λιγότερο και ON->OFF: 1,5ms ή λιγότερο (αντιστάθμισμα φορτίου), επιτρέποντας γρήγορη αντίδραση στις αλλαγές κατάστασης

  .



• •

  ​​Αξιόπιστη Μόνωση:​​ Τα κυκλώματα εισόδου και εξόδου είναι οπτικά μονωμένα, ενισχύοντας την ανοσία στον θόρυβο και προστατεύοντας το σύστημα ελέγχου από ηλεκτρικές διαταραχές στην πλευρά του πεδίου

  .



• •

  ​​Εύκολη καλωδίωση και συντήρηση:​​ Διαθέτει ακροδέκτη ελατηρίου για εύκολη καλωδίωση

  . Ο ακροδέκτης είναι σχεδιασμένος με προστασία δακτύλων, αποτρέποντας την τυχαία επαφή με ζωντανά μέρη, επιτρέποντας την άμεση εγκατάσταση σε μηχανήματα.



• •

  ​​Ενσωματωμένη Προστασία:​​ Το κύκλωμα εξόδου περιλαμβάνει λειτουργίες προστασίας από υπερφόρτωση, υπέρταση και υπερθέρμανση, ενισχύοντας την ανθεκτικότητα και την ασφάλεια της μονάδας

  .



​​AJ65SBTB32-8DT  Υλικό και Πρωταρχικές Χρήσεις​​

• •

  ​​Υλικό/Κατασκευή:​​ Η μονάδα στεγάζεται σε ένα ανθεκτικό περίβλημα σχεδιασμένο για βιομηχανικά περιβάλλοντα, συνήθως κατασκευασμένο από ανθεκτικά πλαστικά και μέταλλα. Τα εσωτερικά κυκλώματα χρησιμοποιούν τυπωμένα κυκλώματα (PCB) με οπτοζεύκτες για μόνωση και προγράμματα οδήγησης εξόδου με βάση τρανζίστορ

  .



• •

  ​​Πρωταρχικές Χρήσεις:​​ Αυτή η μονάδα χρησιμοποιείται ευρέως στην αυτοματοποίηση εργοστασίων για τη σύνδεση διαφόρων ψηφιακών συσκευών πεδίου σε ένα δίκτυο CC-Link. Οι κοινές εφαρμογές περιλαμβάνουν την ανάγνωση σημάτων από αισθητήρες εγγύτητας, κουμπιά και διακόπτες ορίου (εισόδους) και τον έλεγχο σωληνοειδών, μικρών ρελέ, ενδεικτικών λυχνιών και άλλων συσκευών που λειτουργούν με DC (εξόδους)

  . Είναι κατάλληλο για εφαρμογές στην κατασκευή μηχανημάτων, γραμμές συσκευασίας και συστήματα χειρισμού υλικών όπου η κατανεμημένη είσοδος/έξοδος είναι επωφελής.



​AJ65SBTB32-8DT  ​Βασικές Τεχνικές Παράμετροι​​

Οι βασικές προδιαγραφές για τη μονάδα Mitsubishi AJ65SBTB32-8DT συνοψίζονται στον παρακάτω πίνακα.

| Κατηγορία παραμέτρων | Λεπτομέρειες προδιαγραφών |

| :--- | :--- | :--- |

| ​​Γενικά​​ | ​​Μοντέλο:​​ AJ65SBTB32-8DT

|



| | ​​Τύπος μονάδας:​​ Μονάδα απομακρυσμένης εισόδου/εξόδου CC-Link (Τύπος ακροδέκτη)

|



| | ​​Δίκτυο:​​ CC-Link

|



| | ​​Κατειλημμένοι σταθμοί:​​ 1 σταθμός

|



| ​​Προδιαγραφές εισόδου​​ | ​​Σημεία εισόδου:​​ 4 σημεία

|



| | ​​Τύπος εισόδου:​​ DC, Sink (Θετικό κοινό)

|



| | ​​Ονομαστική τάση εισόδου:​​ DC 24V

|



| | ​​Ονομαστικό ρεύμα εισόδου:​​ Περίπου 7mA

|



| | ​​Εύρος τάσης λειτουργίας:​​ DC 19.2 ~ 26.4V (Λόγος κυματισμού εντός 5%)

|



| | ​​Τάση/Ρεύμα ON:​​ 14V ή περισσότερο / 3.5mA ή περισσότερο

|



| | ​​Τάση/Ρεύμα OFF:​​ 6V ή λιγότερο / 1.7mA ή λιγότερο

|



| | ​​Χρόνος απόκρισης:​​ 1.5ms ή λιγότερο

|



| | ​​Μόνωση:​​ Μόνωση φωτοσυζεύκτη

|



| ​​Προδιαγραφές εξόδου​​ | ​​Σημεία εξόδου:​​ 4 σημεία

|



| | ​​Τύπος εξόδου:​​ Τρανζίστορ, Sink (NPN)

|



| | ​​Ονομαστική τάση φορτίου:​​ DC 24V

|



| | ​​Μέγιστο ρεύμα φορτίου:​​ 0.5A/σημείο, 1.2A/κοινό

|



| | ​​Μέγιστο ρεύμα εισόρμησης:​​ 1.0A για 10ms ή λιγότερο

|



| | ​​Πτώση τάσης ON:​​ 0.3V max. (TYP) στα 0.5A

|



| | ​​Χρόνος απόκρισης:​​ OFF σε ON: 0.5ms ή λιγότερο; ON σε OFF: 1.5ms ή λιγότερο (Αντιστάθμισμα φορτίου)

|



| | ​​Μόνωση:​​ Μόνωση φωτοσυζεύκτη

|



| | ​​Προστασία:​​ Προστασία υπερφόρτωσης, υπέρτασης, υπερθέρμανσης

|



| ​​Ηλεκτρικά​​ | ​​Τάση τροφοδοσίας μονάδας I/O:​​ DC 20.4 ~ 26.4V (Λόγος κυματισμού εντός 5%)

|



| | ​​Ρεύμα τροφοδοσίας μονάδας I/O:​​ 45mA ή λιγότερο (στα DC24V, όλα τα σημεία ON)

|



| ​​Μηχανικά​​ | ​​Εξωτερική σύνδεση:​​ Ακροδέκτης (Τύπος ελατηρίου)

|



| | ​​Βάρος:​​ 0.18 kg

|
