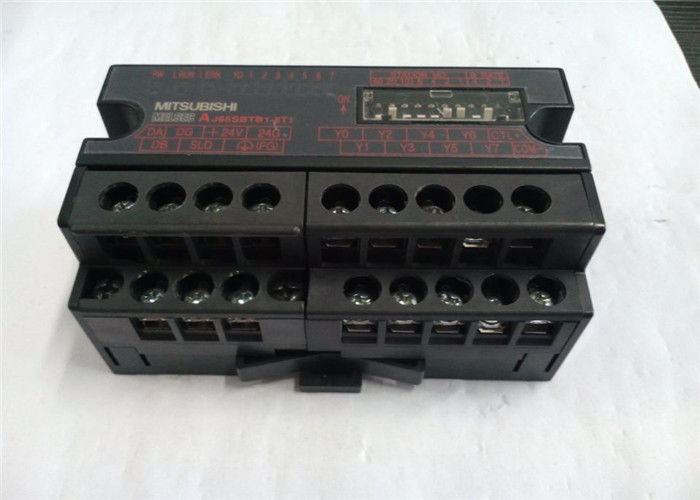

AJ65SBTB1-8T1 Mitsubishi Universal Model Redundant Power Supply Module 0,12 μS Ηλεκτρική τροφοδοσία

ΑΤ65SBTB1-8T1 Περιγραφή

ΑΤ65SBTB1-8T1Βασικά χαρακτηριστικά

• Εξόδους τρανζίστορ απορροφητήρα 8 καναλιών: 8 ανεξάρτητα σημεία εξόδου του τρανζίστορα συνεχούς ρεύματος (NPN sink), με ονομαστική ισχύ 0,5 A ανά κανάλι, που υποστηρίζουν φορτία 12/24 VDC.
• Συμβατότητα δικτύου CC-Link: Λειτουργεί ως ενιαίος απομακρυσμένος σταθμός σε δίκτυα CC-Link (μέγιστο 10 Mbps), υποστηρίζοντας έως 64 απομακρυσμένους σταθμούς ανά δίκτυο για μεγάλης κλίμακας κατανεμημένη επέκταση I/O.
• Οπτική απομόνωση: Ενσωματωμένη απομόνωση οπτικοσύνδεσης (500 VAC) μεταξύ των κυκλωμάτων επικοινωνίας CC-Link και των κυκλωμάτων εξόδου, προστασία από ηλεκτρικό θόρυβο και γείωση.
• Συμπίεση και εξοικονόμηση χώρου: Μικρός συντελεστής διαμόρφωσης (118 × 50 × 40 mm), ελαφρύ (0,14 kg), 35 mm τυποποιημένη στερέωση DIN-rail για εύκολη ενσωμάτωση στο ντουλάπι.
• Επιδόσεις ταχείας εναλλαγής: Χαμηλή πτώση τάσης σε κατάσταση λειτουργίας (< 1,5 V σε 0,5 A), ελάχιστο ρεύμα διαρροής εκτός λειτουργίας (< 0,1 mA) και υψηλή ταχύτητα διακόπτη για ακριβή έλεγχο φορτίου.
• Ηλεκτρονική καλωδίωση με τερματικό βίδα: Ασφαλείς τερματικοί πόροι με βίδες για αξιόπιστη καλωδίωση πεδίου, που υποστηρίζουν κοινή σύνδεση 1 καλωδίου για όλες τις 8 εξόδους.
• Ευρύ εύρος λειτουργίας: συμβατό με ισχύ εξωτερικού φορτίου 10,2 ∆26,4 VDC, κατάλληλο για τυποποιημένα βιομηχανικά συστήματα συνεχούς τροφοδοσίας.
• Βιομηχανική αξιοπιστία: Υψηλή αντοχή σε δονήσεις, σοκ και διακυμάνσεις θερμοκρασίας· σχεδιασμός τερματικού με προστασία δακτύλων IP2X για ασφάλεια.
• Παγκόσμια Πιστοποιητικά: CE, UL/cUL, EAC, UKCA πιστοποιημένο για παγκόσμια βιομηχανική χρήση.

ΑΤ65SBTB1-8T1Υλικά και εφαρμογές

Υλικά

• Στέγαση & Κλειδί: Υψηλής αντοχής, ανθεκτικό στη φλόγα ενισχυμένο μηχανικό πλαστικό (UL94 V-0) με αντιστατικές ιδιότητες, ανθεκτικό στην βιομηχανική σκόνη και τα χημικά.
• Πίνακας κυκλωμάτων: Πολυστρωτή FR-4 PCB με επιφανειακή τοποθέτηση βιομηχανικών εξαρτημάτων, συμβατή επικάλυψη για προστασία από υγρασία και διάβρωση.
• Κύκλωμα εξόδου: Τρανζίστορες ισχύος NPN υψηλής απόδοσης, τσιπ απομόνωσης οπτικοσύνδεσμου και αντίστοιχοι περιορισμού ρεύματος ακριβείας για σταθερή εναλλαγή.
• Τερματικά: Νικελωμένα τερματικά βίδες χαλκού, που εξασφαλίζουν αντοχή στη διάβρωση και ασφαλείς ηλεκτρικές συνδέσεις για καλωδίωση πεδίου.
• Εσωτερικά στοιχεία: Βιομηχανικός μικροελεγκτής, δέκτης επικοινωνίας CC-Link και συσκευές προστασίας από υπερχείλιση/υπερτάσεις για την ασφάλεια δικτύου και φορτίου.

Τυπικές εφαρμογές

• Αυτοματοποίηση εργοστασίων: Συστήματα μεταφορέων, ηλεκτροσόκ βαλβίδες, δείκτες φωτισμού, ρελέ και μικροί ενεργοποιητές συνεχούς ρεύματος σε γραμμές συναρμολόγησης.
• Συσκευή και εκτύπωση: Μηχανές επισήμανσης, σφραγιστές χαρτονιού, εκτυπωτές και εξοπλισμός περιτύλιξης που απαιτούν διακριτικό έλεγχο της ισχύος DC.
• Χειρισμός υλικών: Μηχανές ταξινόμησης, τροφοδοτικές μηχανές, παλέτιζαρες και χειρισμός αεριωθούμενων/υδραυλικών βαλβίδων.
• Μηχανικά εργαλείων: Μηχανές CNC, τριβές και μικρές ρομποτικές συσκευές μετρήσεως τελών με έλεγχο ηλεκτρονικού συλλέκτη συνεχούς ρεύματος.
• Γενικός βιομηχανικός έλεγχος: Πίνακες ελέγχου, εξοπλισμός δοκιμών και κατανεμημένοι κόμβοι I/O σε εργοστάσια αυτοκινήτων, ηλεκτρονικών προϊόντων και τροφίμων.

ΑΤ65SBTB1-8T1Σημαντικές παραμέτρους
