Q81BD-J61BT11 Μονάδα παροχής ρεύματος Mitsubishi Universal model Redundant
Q81BD-J61BT11 Περιγραφή

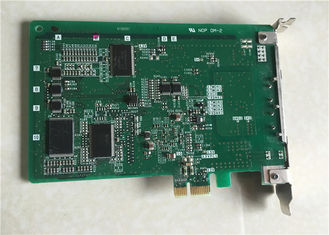

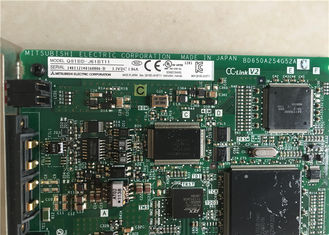

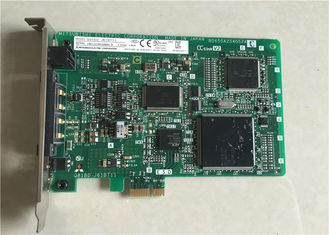

Το Mitsubishi Q81BD-J61BT11 είναι μια υψηλής απόδοσης κάρτα διασύνδεσης CC-Link σχεδιασμένη για εγκατάσταση στην υποδοχή διαύλου PCI Express ενός υπολογιστή συμβατού με IBM PC/AT
. Επιτρέπει στον υπολογιστή να λειτουργεί ως
κύριος σταθμός, εφεδρικός κύριος σταθμός ή τοπικός σταθμός εντός ενός δικτύου CC-Link, το οποίο είναι ένα σύστημα δικτύου ανοιχτού πεδίου που χρησιμοποιείται ευρέως στη βιομηχανική αυτοματοποίηση
1. Αυτή η κάρτα έχει σχεδιαστεί για να διευκολύνει την ανταλλαγή δεδομένων υψηλής ταχύτητας και αξιοπιστίας μεταξύ του υπολογιστή και διαφόρων απομακρυσμένων μονάδων I/O CC-Link, έξυπνων σταθμών συσκευών και άλλων στοιχείων δικτύου, καθιστώντας την ιδανική για την κατασκευή ολοκληρωμένων συστημάτων ελέγχου και παρακολούθησης στη μεταποιητική και βιομηχανία διεργασιών
Q81BD-J61BT11 Χαρακτηριστικά
- •
Επικοινωνία υψηλής ταχύτητας: Υποστηρίζει πολλαπλές ταχύτητες μετάδοσης CC-Link, συμπεριλαμβανομένων 156 kbps, 625 kbps, 2,5 Mbps, 5 Mbps και 10 Mbps, επιτρέποντας τη βελτιστοποίηση με βάση την απόσταση και τις απαιτήσεις του δικτύου
- •
Ευέλικτη λειτουργικότητα σταθμού: Μπορεί να διαμορφωθεί ως κύριος (ελέγχοντας το δίκτυο), εφεδρικός κύριος (για πλεονασμό) ή τοπικός σταθμός (για επικοινωνία peer-to-peer)
.
- •
Μεγάλη χωρητικότητα δικτύου: Ως κύριος σταθμός, η μονάδα μπορεί να συνδεθεί με έως και 64 λογικούς σταθμούς
.
- •
Γρήγορος χρόνος σάρωσης συνδέσμου: Επιτυγχάνει γρήγορο χρόνο σάρωσης συνδέσμου 1,2 ms κατά τη σύνδεση 64 σταθμών με ρυθμό μετάδοσης 2,5 Mbps, εξασφαλίζοντας ανανέωση δεδομένων υψηλής ταχύτητας και απόκριση δικτύου
.
- •
Υποστήριξη CC-Link Ver.2: Συμβατό με τα βελτιωμένα χαρακτηριστικά του CC-Link Version 2, προσφέροντας βελτιωμένη απόδοση και λειτουργικότητα
.
- •
Ευκολία χρήσης: Οι απομακρυσμένες μονάδες I/O CC-Link/LT δεν απαιτούν ρυθμίσεις παραμέτρων. Απαιτείται μόνο η ρύθμιση της ταχύτητας μετάδοσης στην κύρια μονάδα για λειτουργία
.
Q81BD-J61BT11 Υλικό & Κύριες Εφαρμογές
- •
Υλικό: Η κάρτα είναι κατασκευασμένη με βιομηχανικά ηλεκτρονικά εξαρτήματα, που συνήθως περιλαμβάνουν μια πλακέτα τυπωμένου κυκλώματος (PCB) με ενσωματωμένα κυκλώματα, συνδέσμους και ένα προστατευτικό βραχίονα. Η συγκεκριμένη σύνθεση του υλικού είναι ιδιόκτητη της Mitsubishi, αλλά έχει σχεδιαστεί για ανθεκτικότητα και αξιόπιστη λειτουργία σε ένα βιομηχανικό περιβάλλον υπολογιστών.
- •
Κύριες Εφαρμογές: Χρησιμοποιείται σε βιομηχανίες όπως η κατασκευή αυτοκινήτων, η παραγωγή ημιαγωγών και η συναρμολόγηση ηλεκτρονικών για εργασίες όπως
:
- •
Ενσωμάτωση βιομηχανικών υπολογιστών σε συστήματα δικτύου CC-Link για κεντρική παρακολούθηση και καταγραφή δεδομένων.
- •
Δημιουργία κατανεμημένων συστημάτων ελέγχου όπου ένας υπολογιστής λειτουργεί ως κύριος ελεγκτής.
- •
Δημιουργία πλεοναζόντων συστημάτων δικτύου χρησιμοποιώντας τη λειτουργικότητα εφεδρικού κύριου.
- •
Διευκόλυνση της επικοινωνίας μεταξύ ενός υπολογιστή και διαφόρων συσκευών αυτοματισμού εργοστασίων όπως PLCs, αισθητήρες, ενεργοποιητές και μονάδες κίνησης στο δίκτυο CC-Link.
Q81BD-J61BT11 Βασικές παράμετροι
Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές της μονάδας Mitsubishi Q81BD-J61BT11.
|
Κατηγορία παραμέτρων
|
Προδιαγραφή
|
Λεπτομέρειες / Τιμή
|
| Αριθμός μοντέλου |
|
Q81BD-J61BT11 |
| Τύπος πλακέτας |
|
Κάρτα διασύνδεσης CC-Link |
| Συμβατός δίαυλος |
|
PCI Express |
| Υποστηριζόμενοι τύποι σταθμών |
|
Κύριος, Εφεδρικός κύριος, Τοπικός σταθμός |
| Μέγιστος αριθμός συνδεδεμένων σταθμών (ως κύριος) |
|
64 σταθμοί |
| Υποστηριζόμενες ταχύτητες μετάδοσης |
|
156 kbps, 625 kbps, 2,5 Mbps, 5 Mbps, 10 Mbps |
| Χρόνος σάρωσης συνδέσμου |
(64 σταθμοί @ 2,5 Mbps) |
1,2 ms |
| Έκδοση πρωτοκόλλου CC-Link |
|
Ver. 2 |
| Συμβατά λειτουργικά συστήματα |
|
Ιαπωνικά, Αγγλικά |
| Μόνωση |
