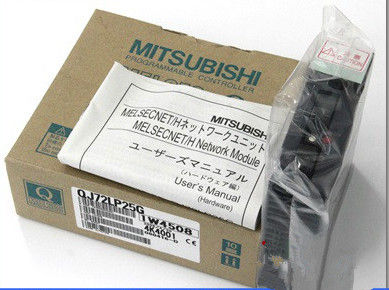

QJ72LP25GE Mitsubishi Παγκόσμιο μοντέλο περιττής τροφοδοσίας 5 V DC/3 A

QJ72LP25GE Περιγραφή

ΗQJ72LP25GEείναι μια μονάδα δικτύου οπτικού βρόχου υψηλής ταχύτητας που έχει σχεδιαστεί για την απομακρυσμένη επικοινωνία Ε/Υ σε βιομηχανικά συστήματα ελέγχου.Η ανταλλαγή δεδομένων ανοσολογικού θορύβου μεταξύ ελεγκτών και κατανεμημένων συσκευών Ε/Υ10 MbpsΜε τη χρήσηΓΓ‐62,5/125Πολυδιάστατη ίνα, υποστηρίζει αποστάσεις δικτύου έως και30 χλμ.και μέχρι65 σταθμοί(1 κύριος + 64 απομακρυσμένοι σταθμοί I/O), καθιστώντας το ιδανικό για βιομηχανικά περιβάλλοντα μεγάλης κλίμακας και ευάλωτα σε EMI.



QJ72LP25GEΒασικά χαρακτηριστικά

• Τοπολογία οπτικής βρόχας διπλού: Η διπλή υπέρβαση δακτυλίων εξασφαλίζει αδιάλειπτη επικοινωνία σε περίπτωση βλάβης του καλωδίου.
• Υψηλή ανοσία στον θόρυβο: Η μετάδοση με οπτικές ίνες εξαλείφει τις παρεμβολές EMI/RFI για σταθερή λειτουργία σε σκληρά ηλεκτρικά περιβάλλοντα.
• Μεγάλη χωρητικότητα δικτύου: Υποστηρίζει έως και65 σταθμοίκαι16384 σημεία σύνδεσης(LB/LW) για εκτεταμένο έλεγχο I/O.
• Επικοινωνία μεγάλης απόστασης: Μέγιστο30 χλμ.συνολικό μήκος δικτύου: έως2 χλμ.μεταξύ μεμονωμένων σταθμών.
• Μεταφορά δεδομένων υψηλής ταχύτητας:10 Mbpsποσοστό baud για ταχεία ανταλλαγή δεδομένων σε πραγματικό χρόνο.
• Διαγνωστικές λειτουργίες RAS: Ενσωματωμένη βρόχια, ανίχνευση σπασμάτων καλωδίων και παρακολούθηση γραμμών για εύκολη συντήρηση.
• Παράγοντας συμπαγής μορφής: εγκατάσταση με μία θέση με χαμηλή κατανάλωση ενέργειας για εξοικονόμηση χώρου.
• Συμφωνία πολλαπλών πρωτοκόλλων: Υποστηρίζει τις λειτουργίες MELSECNET/H και MELSECNET/10 για ευέλικτη ενσωμάτωση συστήματος.

QJ72LP25GEΥλικά και εφαρμογές

Υλικά

• Διαμονή: Ανθεκτικό στη φλόγα, ανθεκτικό στις συγκρούσεις θερμοπλαστικό κράμα ( UL94 V-0) για ηλεκτρική μόνωση και μηχανική προστασία.
• PCB: Υψηλής θερμοκρασίας υαλοεποξικό στρώμα με χρυσό επιχρυσωμένες επαφές για την ακεραιότητα του σήματος και την αντοχή στη διάβρωση.
• Οπτικές συνδέσεις: Νικελωμένες κεραμικές σιδηροτροχιές για σύνδεση ινών χαμηλής απώλειας και ανθεκτικής στις δονήσεις.
• Εσωτερικά στοιχεία: Ηλεκτρονικά εξαρτήματα που καλύπτονται με συμμόρφωση για αντοχή σε υγρασία, σκόνη και χημικά.

Τυπικές εφαρμογές

• Βιομηχανίες επεξεργασίας: Χημικές εγκαταστάσεις, εγκαταστάσεις επεξεργασίας πετρελαίου/αερίου και εγκαταστάσεις επεξεργασίας νερού με υψηλό ηλεκτρικό θόρυβο και μακρινές I/O.
• Κατασκευή: Αεροπορικές γραμμές συναρμολόγησης, εργοστάσια ημιαγωγών και μηχανήματα συσκευασίας που απαιτούν κατανεμημένο έλεγχο.
• Παραγωγή ηλεκτρικής ενέργειας: Θερμικές, υδροηλεκτρικές και ανανεώσιμες μονάδες ηλεκτροπαραγωγής με συστήματα τηλεπαρακολούθησης και ελέγχου.
• Υποδομές: Αυτοματοποίηση κτιρίων, συστήματα αεροδρομίων και σιδηροδρομική σηματοδότηση με ευαίσθητο εξοπλισμό EMI.
• Μεγάλα Εργοστάσια: Κεντρικός έλεγχος με απομακρυσμένη επέκταση I/O σε μεγάλες βιομηχανικές εγκαταστάσεις.

QJ72LP25GEΣημαντικές παραμέτρους
