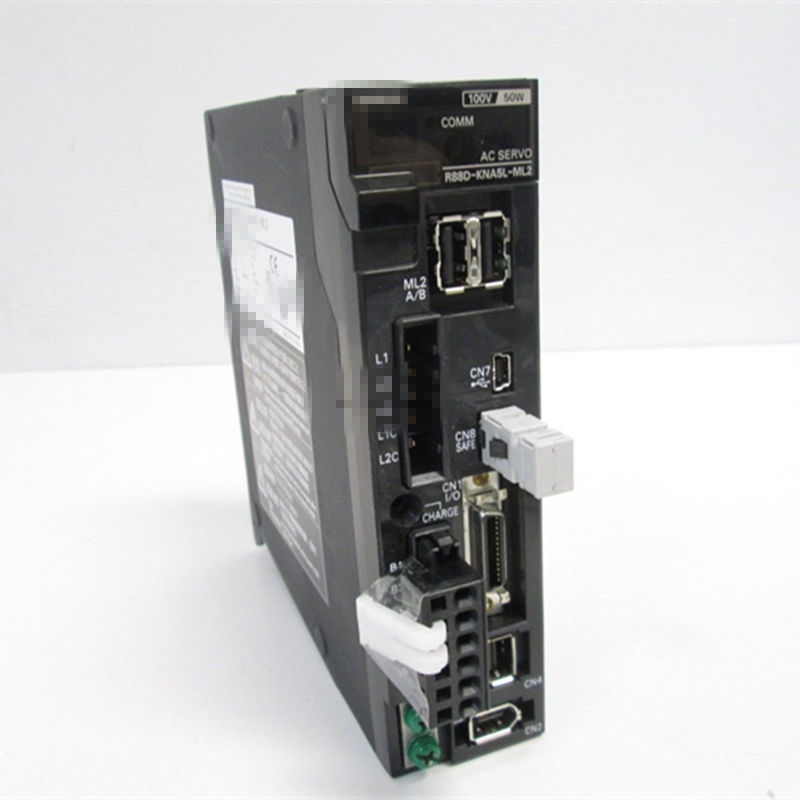

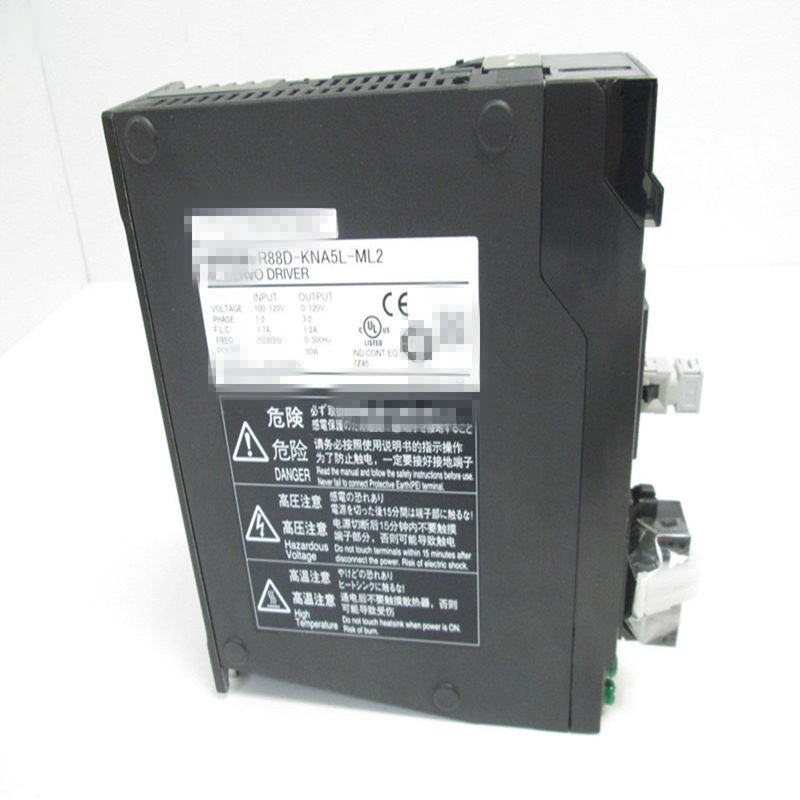

Εναλλασσόμενο ρεύμα Servodriver, mechatrolink-ΙΙ, ενιαία φάση 100 VAC, 50W R88D-KNA5L-ML2 OMRON
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OMRON |
| Αριθμό μοντέλου: | R88D-KNA5L-ML2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ΝΕΟΣ στο αρχικό κιβώτιο |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 100 |
|
Λεπτομερής ενημέρωση |
|||
| Μάρκα: | Ομώνης | Μοντέλο: | R88D-KNA5L-ML2 |
|---|---|---|---|
| Προέλευση: | ΚΙΝΑ | ||
| Επισημαίνω: | AC σερβομηχανισμό με κινητήρα,ηλεκτρική σερβο μηχανή |
||
Περιγραφή προϊόντων
R88D-KNA5L-ML2 AC Servodriver OMRON, MECHATROLINK-II, Μονοφασικό 100 VAC, 50W
AC Servo Drives
Γενικές Προδιαγραφές
| Στοιχείο | Προδιαγραφές | ||
|---|---|---|---|
| Θερμοκρασία περιβάλλοντος λειτουργίας και λειτουργίας υγρασία |
0 έως +55C, 85% max. (χωρίς συμπύκνωση) | ||
| Θερμοκρασία και υγρασία περιβάλλοντος αποθήκευσης | -20 έως +65C, 85% max. (χωρίς συμπύκνωση) | ||
| Ατμόσφαιρα λειτουργίας και αποθήκευσης | Χωρίς διαβρωτικά αέρια | ||
| Αντίσταση κραδασμών | 10 έως 60 Hz και σε επιτάχυνση 5,88 m/s2 ή λιγότερο (Δεν πρέπει να λειτουργεί συνεχώς στο σημείο συντονισμού) |
||
| Αντίσταση μόνωσης | Μεταξύ ακροδέκτη παροχής ρεύματος/ακροδέκτη ρεύματος και ακροδέκτη FG: 0,5 MΩ min. (στα 500 VDC Megger) |
||
| Διηλεκτρική αντοχή | Μεταξύ ακροδεκτών παροχής ρεύματος/γραμμής ρεύματος και ακροδέκτη FG: 1.500 VAC για 1 λεπτό στα 50/60 Hz |
||
| Δομή προστασίας | Ενσωματωμένο σε πίνακα | ||
| Διεθνές πρότυπο |
Οδηγίες ΕΚ | Οδηγία EMC | EN55011, EN61000-6-2, IEC61800-3 |
| Χαμηλή τάση οδηγία |
EN61800-5-1 | ||
| Μηχανήματα οδηγίες |
EN954-1 (Cat.3), EN ISO 13849-1: 2008 (PLc,d), ISO 13849-1: 2006 (PLc,d), EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO), IEC61326-3-1 (SIL2) |
||
| Πρότυπα UL | UL508C | ||
| Πρότυπα CSA | CSA C22.2 No.14 | ||
| Κανονισμοί Κορεατικού Ραδιοφώνου (KC) | Πιστοποιημένο | ||
Σημείωση: 1. Τα παραπάνω στοιχεία αντικατοπτρίζουν μεμονωμένες δοκιμές αξιολόγησης. Τα αποτελέσματα ενδέχεται να διαφέρουν υπό σύνθετες συνθήκες.
Σημείωση: 2. Αποσυνδέετε πάντα όλες τις συνδέσεις με το Servo Drive πριν εκτελέσετε δοκιμές αντίστασης μόνωσης σε αυτό. Εάν
εκτελέσετε μια δοκιμή αντίστασης μόνωσης ενώ το Servo Drive είναι συνδεδεμένο, το Servo Drive ενδέχεται να υποστεί ζημιά.
Μην εκτελείτε ποτέ δοκιμές διηλεκτρικής αντοχής στο Servo Drive. Η μη τήρηση αυτής της προφύλαξης μπορεί να οδηγήσει σε
ζημιά εσωτερικών στοιχείων.
Σημείωση: 3. Ορισμένα εξαρτήματα του Servo Drive θα απαιτούν συντήρηση. Για λεπτομέρειες, ανατρέξτε στο ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ της σειράς G5.
Επιβεβαιώστε τον αριθμό του εγχειριδίου που αναφέρεται στα Σχετικά εγχειρίδια.
Σημείωση: 2. Αποσυνδέετε πάντα όλες τις συνδέσεις με το Servo Drive πριν εκτελέσετε δοκιμές αντίστασης μόνωσης σε αυτό. Εάν
εκτελέσετε μια δοκιμή αντίστασης μόνωσης ενώ το Servo Drive είναι συνδεδεμένο, το Servo Drive ενδέχεται να υποστεί ζημιά.
Μην εκτελείτε ποτέ δοκιμές διηλεκτρικής αντοχής στο Servo Drive. Η μη τήρηση αυτής της προφύλαξης μπορεί να οδηγήσει σε
ζημιά εσωτερικών στοιχείων.
Σημείωση: 3. Ορισμένα εξαρτήματα του Servo Drive θα απαιτούν συντήρηση. Για λεπτομέρειες, ανατρέξτε στο ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ της σειράς G5.
Επιβεβαιώστε τον αριθμό του εγχειριδίου που αναφέρεται στα Σχετικά εγχειρίδια.
Χαρακτηριστικά
Servo Driver με είσοδο ρεύματος 100 VAC
για μονοφασικό τύπο εισόδου
| Στοιχείο | R88D-KNA5L-ML2 | R88D-KN01L-ML2 | R88D-KN02L-ML2 | R88D-KN04L-ML2 | ||
|---|---|---|---|---|---|---|
| Συνεχές ρεύμα εξόδου (rms) | 1,2 A | 1,7 A | 2,5 A | 4,6 A | ||
| Είσοδος ρεύμα παροχής |
Κύκλωμα | Παροχή ρεύματος ικανότητα |
0,4 KVA | 0,4 KVA | 0,5 KVA | 0,9 KVA |
| Παροχή ρεύματος τάση |
Μονοφασικό 100 έως 120 VAC (85 έως 132 V), 50/60 Hz | |||||
| Ονομαστικό ρεύμα | 1,7 A | 2,6 A | 4,3 A | 7,6 A | ||
| Τιμή θερμότητας *1 | 11 W | 16,6 W | 21 W | 25 W | ||
| Έλεγχος κύκλωμα |
Παροχή ρεύματος τάση |
Μονοφασικό 100 έως 120 VAC (85 έως 132 V), 50/60 Hz | ||||
| Τιμή θερμότητας *1 | 4 W | 4 W | 4 W | 4 W | ||
| Βάρος | Περίπου 0,8 kg | Περίπου 0,8 kg | Περίπου 1,0 kg | Περίπου 1,6 kg | ||
| Μέγιστη ισχύς κινητήρα | 50 W | 100 W | 200 W | 400 W | ||
| Εφαρμόσιμο Servo- κινητήρες (R88M-) |
3.000 σ.α.λ. Servomotors |
[INC] | K05030H | K10030L | K20030L | K40030L |
| [ABS] | K05030T | K10030S | K20030S | K40030S | ||
| 2.000 σ.α.λ. Servomotors |
[ABS] | - | - | - | - | |
| 1.000 σ.α.λ. Servomotors |
[ABS] | - | - | - | - | |
Παρόμοια προϊόντα μοντέλων
| Προδιαγραφές | Μοντέλο | |
|---|---|---|
| Τάση παροχής ρεύματος μοντέλου | Εφαρμόσιμη χωρητικότητα Servomotor | |
| Μονοφασικό 100 VAC |
50 W | R88D-KNA5L-ML2 |
| 100 W | R88D-KN01L-ML2 | |
| 200 W | R88D-KN02L-ML2 | |
| 400 W | R88D-KN04L-ML2 | |
| Μονοφασικό/τριφασικό 200 VAC |
100 W | R88D-KN01H-ML2 |
| 200 W | R88D-KN02H-ML2 | |
| 400 W | R88D-KN04H-ML2 | |
| 750 W | R88D-KN08H-ML2 | |
| 1 kW | R88D-KN10H-ML2 | |
| 1,5 kW | R88D-KN15H-ML2 | |
| Τριφασικό 200 VAC |
2 kW | R88D-KN20H-ML2 |
| 3 kW | R88D-KN30H-ML2 | |
| 5 kW | R88D-KN50H-ML2 | |
| Τριφασικό 400 VAC |
600 W | R88D-KN06F-ML2 |
| 1 kW | R88D-KN10F-ML2 | |
| 1,5 kW | R88D-KN15F-ML2 | |
| 2 kW | R88D-KN20F-ML2 | |
| 3 kW | R88D-KN30F-ML2 | |
| 5 kW | R88D-KN50F-ML2 | |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
