Ετικέτα: | OMRON | Σχήμα: | R7D-BP02L |
---|---|---|---|
Καταγωγή: | Κίνα | Τύπος: | Σερβο κίνηση |
Υψηλό φως: | ewing σερβο μηχανή μηχανών,AC σερβομηχανισμό με κινητήρα |

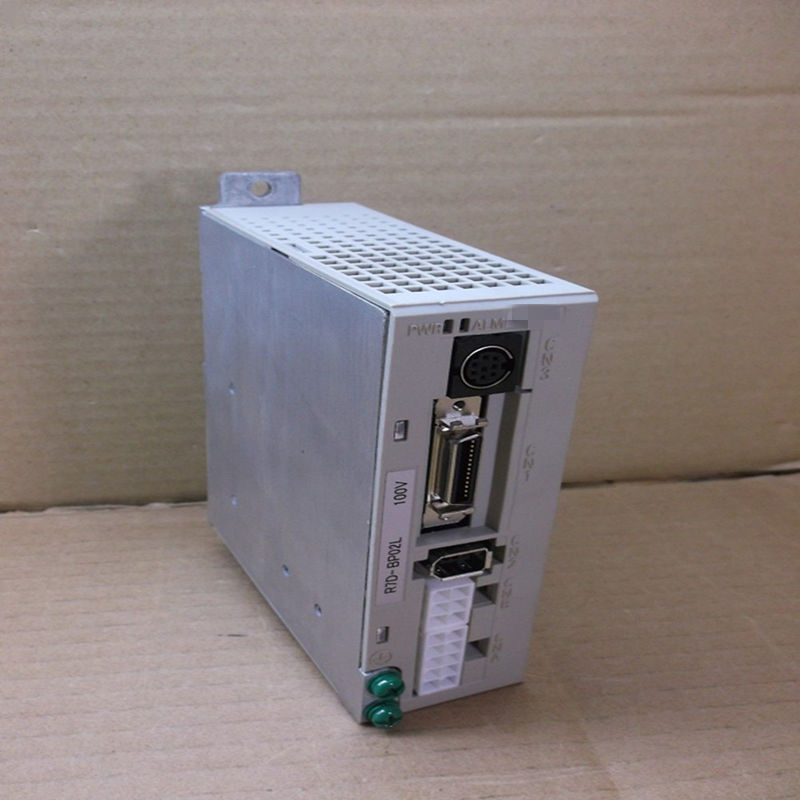

OMRON R7D-BP02L AC Servodriver, εισροές σιδηροδρόμου παλμού, μονοφασική 100 VAC, 200W
Άρθρο | Προδιαγραφές | ||
---|---|---|---|
Θερμοκρασία λειτουργίας περιβάλλοντος Υγρασία λειτουργίας περιβάλλοντος |
0 έως 55 °C, 90% κατ' ανώτατο όριο (χωρίς συμπύκνωση) | ||
Θερμοκρασία αποθήκευσης περιβάλλοντος Η υγρασία του περιβάλλοντος αποθήκευσης |
-20 έως 65 °C, το πολύ 90% (χωρίς συμπύκνωση) | ||
Περιβάλλον αποθήκευσης και λειτουργίας | Καμία διάβρωση, καμία σκόνη, καμία σκόνη σιδήρου, καμία έκθεση σε υγρασία ή πετρέλαιο κοπής |
||
Αντίσταση σε δονήσεις | 10 έως 60 Hz, επιτάχυνση: 5,9 m/s2(0,6 G) μέγιστο. | ||
Αντοχή σε κρούση | Επιτάχυνση 19,6 m/s2Μέγιστο 3 φορές κάθε μία προς τις κατευθύνσεις X, Y και Z. | ||
Αντίσταση μόνωσης | Μεταξύ των τερματικών σημείων τροφοδοσίας/ηλεκτρικής γραμμής και του εδάφους του πλαισίου: 0,5 MΩ. ελάχιστο (σε 500 VDC) |
||
Δυνατότητα διηλεκτρικής | Μεταξύ των τερματικών σημείων τροφοδοσίας/ηλεκτρικής γραμμής και του εδάφους του πλαισίου: 1,500 Δοκιμαστικό όχημα Μεταξύ κάθε σήματος ελέγχου και εδάφους σχήματος: 500 VAC για 1 λεπτό |
||
Υψόμετρο | 1,000 m πάνω από την επιφάνεια της θάλασσας κατ' ανώτατο όριο (860 hp min.) | ||
Στον βαθμό προστασίας | Ενσωματωμένο στο πάνελ (IP10). | ||
Διεθνές πρότυπα |
ΕΟΚ Οδηγίες |
Οδηγία ΕΜΚ | EN 55011 κατηγορία Α ομάδα 1 EN 61000-6-2 |
Χαμηλή τάση Οδηγία |
EN 50178 | ||
Πρότυπα UL | UL 508C | ||
πρότυπα cUL | cUL C22.2 αριθ.14 | ||
Κορεάτικοι κανονισμοί ραδιοφώνου (ΚΚ) |
Πιστοποιημένο |
Άρθρο | Σερβοκινητήρα | ||
---|---|---|---|
R7D-BPA5L | R7D-BP01L | R7D-BP02L | |
Συνεχή ισχύ εξόδου (rms) | 1.0 Α | 1.6 Α | 2.5 Α |
Πραγματικό μέγιστο ρεύμα εξόδου (rms) | 3.3 Α | 5.1 Α | 7.5 Α |
Δυνατότητα τροφοδοσίας | 0.16 KVA | 00,25 KVA | 0.42 KVA |
Η τάση τροφοδοσίας ισχύος εισόδου (κεντρικό κύκλωμα) | Μία φάση 100 έως 115 VAC (85 έως 127 V), 50/60 Hz | ||
Τρόπος τροφοδοσίας ισχύος εισόδου (rms) (κεντρικό κύκλωμα) | 1.4 Α | 2.2 Α | 3.7 Α |
Παραγόμενη θερμότητα (κυβερνητικό κύκλωμα) | 12 W | 16 W | 22 W |
Μέθοδος ελέγχου | Πλήρως ψηφιακό σέρβο | ||
Μέθοδος μετατροπέα | Μέθοδος PWM με IGBT | ||
Συχνότητα PWM | 12 kHz | 6 kHz | |
Μέγιστη συχνότητα απόκρισης (πυρσοκρότημα εντολής) | Δράση γραμμής: 500 kpps, ανοικτός συλλέκτης: 200 kpps | ||
Βάρος | 0.35 κιλά | 00,42 κιλά | |
Εφαρμόσιμη ισχύς κινητήρα | 50 W | 100 W | 200 W |
Παρόμοια μοντέλα προϊόντων
Προδιαγραφές | Σχήμα | |
---|---|---|
Μονόφασμα 100 VAC | 50 W | R7D-BPA5L |
100 W | R7D-BP01L | |
200 W | R7D-BP02L | |
Μονόφασμα/τρίφασμα 200 VAC | 50 W | R7D-BP01H |
100 W | ||
400 W | R7D-BP04H | |
Μία φάση 200 VAC | 200 W | R7D-BP02HH |
Τριφογενής 200 VAC | 200 W | R7D-BP02H |
