Σερβοκινητήρας εναλλασσόμενου ρεύματος OMRON R88M-GP20030L-BS2, με το επίπεδος-ύφος 200W, 100 VAC, με το κλειδί/με το φρένο, 3000rpm κωδικοποιητών INC

Σερβοκινητήρας εναλλασσόμενου ρεύματος OMRON R88M-GP20030L-BS2, με το επίπεδος-ύφος 200W, 100 VAC, με το κλειδί/με το φρένο, 3000rpm κωδικοποιητών INC

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Ιαπωνία
Μάρκα:	OMRON
Αριθμό μοντέλου:	R88M-GP20030L-BS2

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Ιαπωνία

Μάρκα:

OMRON

Αριθμό μοντέλου:

R88M-GP20030L-BS2

Μάρκα:

Ομώνης

Μοντέλο:

R88M-GP20030L-BS2

Προέλευση:

Ιαπωνία

Εγγύηση:

1 έτος

Επισημαίνω:

High Light

Επισημαίνω:

ewing σερβο μηχανή μηχανών

AC σερβομηχανισμό με κινητήρα

Trading Information

Ποσότητα παραγγελίας min:

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

ΝΕΟΣ στο αρχικό κιβώτιο

Χρόνος παράδοσης:

5-8 ημέρες εργασίας

Όροι πληρωμής:

T / T

Δυνατότητα προσφοράς:

100

Περιγραφή προϊόντων

OMRON R88M-GP20030L-BS2 AC Servomotor, Με INC Encoder Flat-Style 200W, 100 VAC, Με Κλειδί / Με Φρένο, 3000rpm

3.000-r/min Flat Servomotors

Μοντέλο (R88M-)			100 VAC			200 VAC
Μοντέλο (R88M-)			GP10030L	GP20030L	GP40030L	GP10030H	GP20030H	GP40030H
Είδος		Μονάδα	GP10030S	GP20030S	GP40030S	GP10030T	GP20030T	GP40030T
*Ονομαστική ισχύς 1**		W	100	200	400	100	200	400
*Ονομαστική ροπή 1**		N·m	0.32	0.64	1.3	0.32	0.64	1.3
Ονομαστική ταχύτητα περιστροφής		r/min	3000
Μέγιστη στιγμιαία περιστροφή ταχύτητα		r/min	5000		4500	5000
*Μέγιστη στιγμιαία ροπή 1**		N·m	0.84	1.8	3.6	0.86	1.8	3.65
*Ονομαστικό ρεύμα 1**		A (rms)	1.6	2.5	4.4	1	1.6	2.5
Μέγιστο στιγμιαίο ρεύμα *1		A (rms)	4.9	7.5	13.3	3.1	4.9	7.5
Αδράνεια ρότορα		kg·m² (GD2/4)	1.0 × 10^-5	3.5 × 10^-5	6.5 × 10^-5	1.0 × 10^-5	3.5 × 10^-5	6.4 × 10^-5
Εφαρμόσιμη αδράνεια φορτίου		---	20 φορές η μέγιστη αδράνεια του ρότορα *2
*Σταθερά ροπής 1**		N·m/A	0.21	0.27	0.3	0.34	0.42	0.54
*Ρυθμός ισχύος 1**		kW/s	10.2	11.7	26.0	10.2	11.5	25.5
Μηχανική χρονική σταθερά		ms	0.87	0.75	0.55	1.05	0.81	0.59
Ηλεκτρική χρονική σταθερά		ms	3.4	6.7	6.7	2.9	5.6	6.6
*Επιτρεπόμενο ακτινικό φορτίο 3**		N	68	245	245	68	245	245
*Επιτρεπόμενο αξονικό φορτίο 3**		N	58	98	98	58	98	98
Βάρος	Χωρίς φρένο	kg	Περίπου 0.7	Περίπου 1.3	Περίπου 1.8	Περίπου 0.7	Περίπου 1.3	Περίπου 1.8
Βάρος	Με φρένο	kg	Περίπου 0.9	Περίπου 2	Περίπου 2.5	Περίπου 0.9	Περίπου 2	Περίπου 2.5
Διαστάσεις θωράκισης ακτινοβολίας (υλικό)			130 × 120 × t10 (AI)	170 × 160 × t12 (AI)		130 × 120 × t10 (AI)	170 × 160 × t12 (AI)
Εφαρμόσιμα Servo Drives (R88D-)			GT01L	GT02L	GT04L	GT01H	GT02H	GT04H
Φρένο spec- ifica- tions	Αδράνεια φρένου	kg·m² (GD2/4)	3 × 10^-6	9 × 10^-6		3 × 10^-6	9 × 10^-6
	Τάση διέγερσης *4	V	24 VDC ± 10%
	Ισχύς κατανάλωση (στους 20 °C)	W	7	10		7	10
	Ρεύμα κατανάλωση (στους 20 °C)	A	0.29	0.41		0.29	0.41
	Στατική τριβή ροπή	N·m	0.29 min.			0.29 min.	1.27 min.
	Χρόνος έλξης *5	ms	50 max.			50 max.	60 max.
	*Χρόνος απελευθέρωσης 5**	ms	15 max.
	Υστέρηση		± 1 °
	Επιτρεπόμενη εργασία ανά φρενάρισμα	J	137	196		137	196
	Επιτρεπόμενη συνολική εργασία	J	44.1 × 10³	147 × 10³		44.1 × 10³	147 × 10³
	Επιτρεπόμενη γωνιακή επιτάχυνση	rad/s²	10.000 max. (Η ταχύτητα των 900 r/min ή περισσότερο δεν πρέπει να αλλάξει σε λιγότερο από 10 ms)
	Διάρκεια ζωής φρένου	---	10.000.000 λειτουργίες min.
	Αξιολόγηση	---	Συνεχής			Συνεχής
	Βαθμός μόνωσης	---	Τύπος F

*1. Αυτές είναι οι τιμές όταν το Servomotor συνδυάζεται με ένα Servo Drive σε θερμοκρασία δωματίου (20°C, 65%). Το
μέγιστη στιγμιαία ροπή που εμφανίζεται παραπάνω υποδεικνύει την τυπική τιμή.
*2. Εφαρμόσιμη αδράνεια φορτίου:
• Η αναλογία αδράνειας φορτίου (αδράνεια φορτίου/αδράνεια ρότορα) εξαρτάται από τη μηχανική διαμόρφωση και την ακαμψία της.
Για ένα μηχάνημα με υψηλή ακαμψία, η λειτουργία είναι δυνατή ακόμη και με υψηλή αδράνεια φορτίου. Επιλέξτε έναν κατάλληλο κινητήρα και
επιβεβαιώστε ότι η λειτουργία είναι δυνατή.
• Εάν το δυναμικό φρένο ενεργοποιείται συχνά με υψηλή αδράνεια φορτίου, η αντίσταση δυναμικού φρένου μπορεί να καεί. Μην
ενεργοποιείτε και απενεργοποιείτε επανειλημμένα το Servomotor ενώ το δυναμικό φρένο είναι ενεργοποιημένο.
• Το δυναμικό φρένο έχει σχεδιαστεί μόνο για στάσεις έκτακτης ανάγκης. Σχεδιάστε το σύστημα έτσι ώστε το Servomotor να παραμένει
σταματημένο για τουλάχιστον 3 λεπτά μετά την εφαρμογή του δυναμικού φρένου. Διαφορετικά, τα κυκλώματα δυναμικού φρένου ενδέχεται να αποτύχουν.
*3. Τα επιτρεπόμενα ακτινικά και αξονικά φορτία είναι οι τιμές που καθορίζονται για διάρκεια ζωής 20.000 ωρών σε κανονικές συνθήκες λειτουργίας
θερμοκρασίες. Τα επιτρεπόμενα ακτινικά φορτία εφαρμόζονται όπως φαίνεται στο παρακάτω διάγραμμα.

*4. Αυτό είναι ένα OFF φρένο. (Επαναφέρεται όταν εφαρμόζεται τάση διέγερσης).
*5. Ο χρόνος λειτουργίας είναι η τιμή (τιμή αναφοράς) που μετράται με ένα καταστολέα υπερτάσεων (CR50500 που κατασκευάζεται από
Okaya Electric Industries Co., Ltd.).

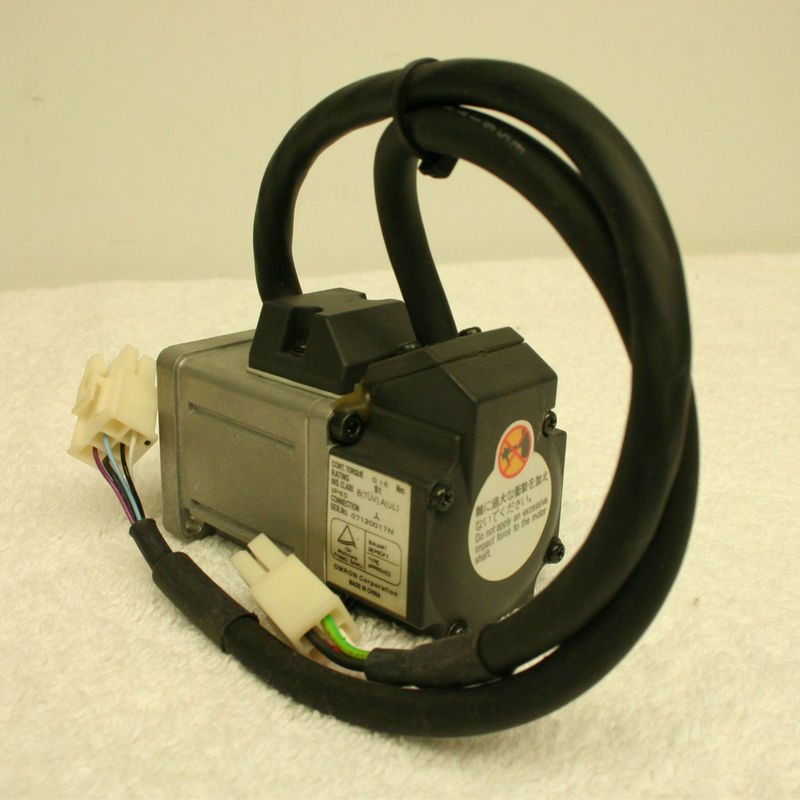

Σερβοκινητήρας εναλλασσόμενου ρεύματος OMRON R88M-GP20030L-BS2, με το επίπεδος-ύφος 200W, 100 VAC, με το κλειδί/με το φρένο, 3000rpm κωδικοποιητών INC 0

Σερβοκινητήρας εναλλασσόμενου ρεύματος OMRON R88M-GP20030L-BS2, με το επίπεδος-ύφος 200W, 100 VAC, με το κλειδί/με το φρένο, 3000rpm κωδικοποιητών INC 1
