Όνομα προϊόντων: | ΤΕΛΙΚΗ ΜΟΝΑΔΑ | Διαμορφώστε το αριθ.: | TU818 |
---|---|---|---|
Αριθμός άρθρου: | 3BSE069209R1 | Τύπος: | Συμπαγής |
Σύνδεση: | Μπλοκ ακροδεκτών | Κανάλια: | 32 |
Τάση: | 50V | Ενιαίο/περιττό I/O: | Ενιαίος |
Υψηλό φως: | ethernet ενότητα ι ο,ενότητες PLC ι ο |

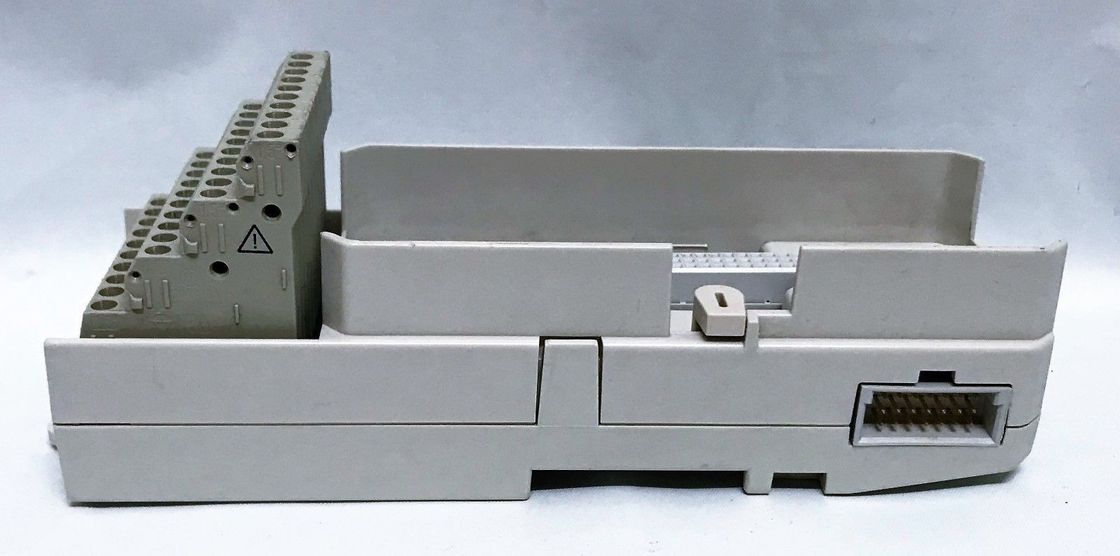

Συμπαγής μονάδα λήξης ενότητας ABB TU818V1, MTU, 50V 3BSE069209R1 S800 I/O ΝΈΟ
Περιγραφή TU818V1
Το TU818 είναι 32 διοχετεύει τη συμπαγή μονάδα λήξης ενότητας 50 Β (MTU) για το S800 I/O. Το MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης τομέων στις I/O ενότητες. Περιέχει επίσης ένα μέρος του ModuleBus.
Το MTU διανέμει το ModuleBus στη I/O ενότητα και στο επόμενο MTU. Παράγει επίσης τη σωστή διεύθυνση στη I/O ενότητα με τη μετατόπιση των εξερχόμενων σημάτων θέσης στο επόμενο MTU.
Δύο μηχανικά κλειδιά χρησιμοποιούνται για να διαμορφώσουν το MTU για τους διαφορετικούς τύπους I/O ενοτήτων. Αυτό είναι μόνο μια μηχανική διαμόρφωση και δεν έχει επιπτώσεις στη λειτουργία του MTU ή της I/O ενότητας. Κάθε κλειδί έχει έξι θέσεις, το οποίο δίνει έναν συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Χαρακτηριστικά γνωρίσματα και οφέλη
Γενικές πληροφορίες
Αριθμός άρθρου | 3BSE069209R1 |
Τύπος | Συμπαγής |
Σύνδεση | Τελικός φραγμός |
Κανάλια | 32 |
Τάση | 50 Β |
Μοντάρισμα | Και οι δύο κατευθύνσεις |
Τοποθετώντας λεπτομέρεια | Οριζόντια 55 ºC (131 °F) Κατακόρυφος 40 ºC (104 °F) |
Χρήση με το I/O | AI810, AI815, AI835A, AI843, AI845, AI880A, DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885, DO818, DP840 |
Συνδέσεις διαδικασίας | τερματικό βιδών 40 πόλων |
Ενιαίο/περιττό I/O | Ενιαίος |
Λεπτομερή στοιχεία
Μέγιστο ρεύμα ανά I/O κανάλι | 2.5 Α |
Μέγιστη τρέχουσα σύνδεση διαδικασίας | L1+ ανώτατο 8A L2+ ανώτατο 8A |
Αποδεκτά μεγέθη καλωδίων | Στερεό: 0,5 - 2,5 mm2 Προσαραγμένος: 0,5 - 1,5 mm2 |
Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
I/O ΤΕΛΙΚΉ ΜΟΝΆΔΑ MTU
Όνομα | Τύπος | Σύνδεση | Κανάλια | Τάση | Μοντάρισμα |
TU810V1 | Συμπαγής | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU811V1 | Συμπαγής | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU812V1 | Συμπαγής | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU813 | Συμπαγής | Crimp αιφνιδιαστικός-στο συνδετήρα | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU814V1 | Συμπαγής | Crimp αιφνιδιαστικός-στο συνδετήρα | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU818 | Συμπαγής | Τελικός φραγμός | 32 | 50 Β | Και οι δύο κατευθύνσεις |
TU819 | Συμπαγής | δ-υποβρύχιο 25 καρφιτσών | 32 | 50 Β | Και οι δύο κατευθύνσεις |
TU830V1 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU831V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU833 | Εκτεταμένος | Crimp αιφνιδιαστικός-στο συνδετήρα | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU834 | Εκτεταμένος | Τελικός φραγμός | 8 | 50 Β | Και οι δύο κατευθύνσεις |
TU835V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 50 Β | Και οι δύο κατευθύνσεις |
TU836V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU837V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU838 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU839 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
TU842 | Περιττός | Τελικός φραγμός | 16 | 50 Β | Οριζόντιος |
TU843 | Περιττός | Τελικός φραγμός | 16 | 50 Β | Κάθετος |
TU844 | Περιττός | Τελικός φραγμός | 8 | 50 Β | Οριζόντιος |
TU845 | Περιττός | Τελικός φραγμός | 8 | 50 Β | Κάθετος |
TU850 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
TU851 | Εκτεταμένος | Τελικός φραγμός | 16 | 250 Β | Και οι δύο κατευθύνσεις |
TU852 | Περιττός | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Οριζόντιος |
TU854 | Περιττός | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Οριζόντιος |
TU890 | Συμπαγής | Τελικός φραγμός | 8 | 24 Β | Οριζόντιος |
TU891 | Συμπαγής | Τελικός φραγμός | 8 | 24 Β | Οριζόντιος |
Περιβαλλοντικός και πιστοποίηση
Σημάδι CE | Ναι |
Ηλεκτρική ασφάλεια | IEC 61131-2 |
Επικίνδυνη θέση | Ζώνη 2 ATEX |
Θαλάσσια πιστοποίηση | ABS, BV, DNV-GL, LR, RS |
Εκτίμηση προστασίας | IP20 σύμφωνα με το IEC 60529 |
Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
EMC | ΤΟ EN 61000-6-4, ΤΟ EN 61000-6-2 |
Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
Συμμόρφωση RoHS | Το EN 50581:2012 |
Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Διαστάσεις
Ύψος | 170 χιλ. (6,7 μέσα.) συμπεριλαμβανομένου του σύρτη |
Πλάτος | 64 χιλ. (2,52 μέσα.) συμπεριλαμβανομένου του συνδετήρα, άκρη 58,5 χιλ. (2,3 μέσα.) στην άκρη εγκατεστημένη |
Βάθος | 64 χιλ. (2,52 μέσα.), συμπεριλαμβανομένων των τερματικών |
Βάρος | 0,17 κλ (0,37 λίβρες) |
