Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | ΤΕΛΙΚΗ ΜΟΝΑΔΑ | Διαμορφώστε το αριθ.: | TU811V1 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE013231R1 | Τύπος: | Συμπαγής |
| Σύνδεση: | Μπλοκ ακροδεκτών | Κανάλια: | 8 |
| Τάση: | 250V | Ενιαίο/περιττό I/O: | Ενιαίος |
| Υψηλό φως: | ethernet ενότητα ι ο,ενότητες PLC ι ο |
||

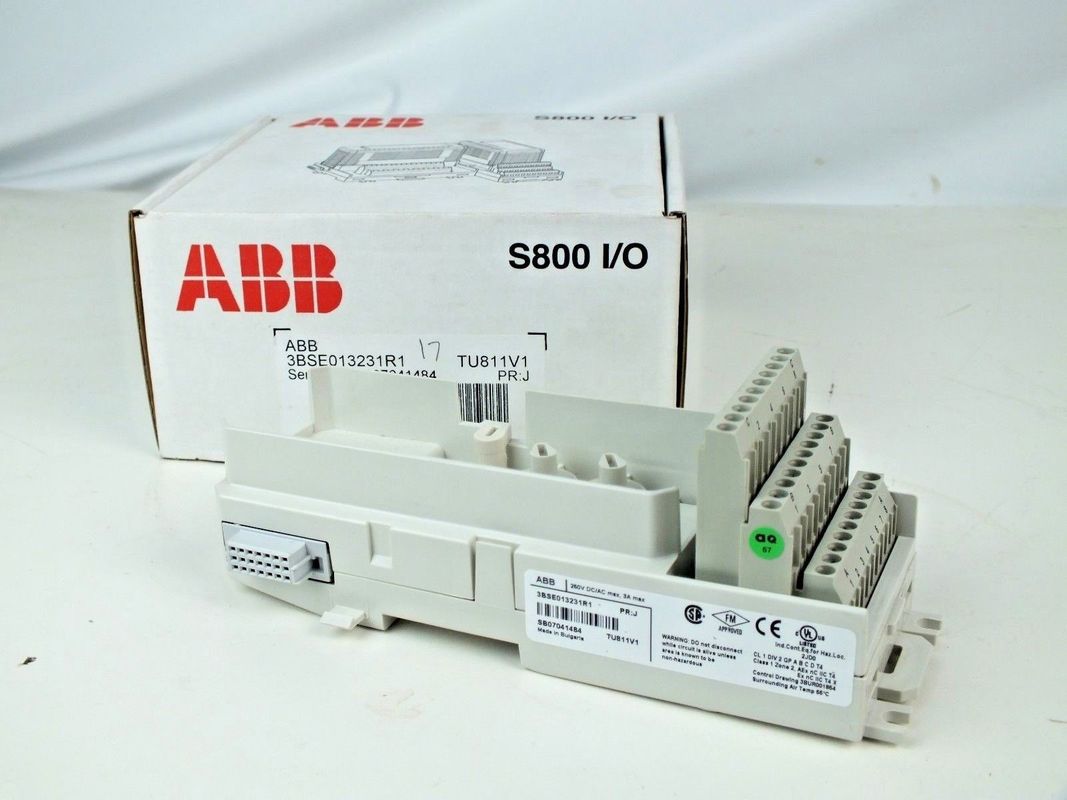

Νέα 3BSE013231R1 S800 I/O TU811V1 συμπαγής μονάδα λήξης ενότητας ABB, MTU, 250V
Περιγραφή TU811V1
Το TU811V1 είναι 8 διοχετεύει τη συμπαγή μονάδα λήξης ενότητας 250 Β (MTU) για το S800 I/O. Το MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης τομέων στις I/O ενότητες. Περιέχει επίσης ένα μέρος του ModuleBus.
Το MTU διανέμει το ModuleBus στη I/O ενότητα και στο επόμενο MTU. Παράγει επίσης τη σωστή διεύθυνση στη I/O ενότητα με τη μετατόπιση των εξερχόμενων σημάτων θέσης στο επόμενο MTU.
Δύο μηχανικά κλειδιά χρησιμοποιούνται για να διαμορφώσουν το MTU για τους διαφορετικούς τύπους I/O ενοτήτων. Αυτό είναι μόνο μια μηχανική διαμόρφωση και δεν έχει επιπτώσεις στη λειτουργία του MTU ή της I/O ενότητας. Κάθε κλειδί έχει έξι θέσεις, το οποίο δίνει έναν συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Χαρακτηριστικά γνωρίσματα και οφέλη
Γενικές πληροφορίες
| Αριθμός άρθρου | 3BSE013231R1 |
| Τύπος | Συμπαγής |
| Σύνδεση | Τελικός φραγμός |
| Κανάλια | 8 |
| Τάση | 250 Β |
| Μοντάρισμα | Και οι δύο κατευθύνσεις |
| Τοποθετώντας λεπτομέρεια | Οριζόντια 55 Cº (131 °F) Κατακόρυφος 40 ºC (104 °F) |
| Χρήση με το I/O | DI820, DI821, DO820, ΚΑΙ DO821 |
| Ενιαίο/περιττό I/O | Ενιαίος |
Λεπτομερή στοιχεία
| Μέγιστο ρεύμα ανά I/O κανάλι | 3 Α |
| Αποδεκτά μεγέθη καλωδίων | Στερεό: 0,2 - 4 mm2 Προσαραγμένος: 0,2 - 2,5 mm2, AWG 24 - 12 Συνιστώμενη ροπή 0,5 - 0,6 NM Μήκος γδυσίματος: 7 χιλ. |
| Διηλεκτρική τάση δοκιμής | 2000 εναλλασσόμενο ρεύμα Β. |
I/O ΤΕΛΙΚΉ ΜΟΝΆΔΑ MTU
| Όνομα | Τύπος | Σύνδεση | Κανάλια | Τάση | Μοντάρισμα |
TU810V1 | Συμπαγής | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU811V1 | Συμπαγής | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU812V1 | Συμπαγής | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU813 | Συμπαγής | Crimp αιφνιδιαστικός-στο συνδετήρα | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU814V1 | Συμπαγής | Crimp αιφνιδιαστικός-στο συνδετήρα | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU818 | Συμπαγής | Τελικός φραγμός | 32 | 50 Β | Και οι δύο κατευθύνσεις |
| TU819 | Συμπαγής | δ-υποβρύχιο 25 καρφιτσών | 32 | 50 Β | Και οι δύο κατευθύνσεις |
| TU830V1 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU831V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU833 | Εκτεταμένος | Crimp αιφνιδιαστικός-στο συνδετήρα | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU834 | Εκτεταμένος | Τελικός φραγμός | 8 | 50 Β | Και οι δύο κατευθύνσεις |
| TU835V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 50 Β | Και οι δύο κατευθύνσεις |
| TU836V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU837V1 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU838 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU839 | Εκτεταμένος | Τελικός φραγμός | 8 | 250 Β | Και οι δύο κατευθύνσεις |
| TU842 | Περιττός | Τελικός φραγμός | 16 | 50 Β | Οριζόντιος |
| TU843 | Περιττός | Τελικός φραγμός | 16 | 50 Β | Κάθετος |
| TU844 | Περιττός | Τελικός φραγμός | 8 | 50 Β | Οριζόντιος |
| TU845 | Περιττός | Τελικός φραγμός | 8 | 50 Β | Κάθετος |
| TU850 | Εκτεταμένος | Τελικός φραγμός | 16 | 50 Β | Και οι δύο κατευθύνσεις |
| TU851 | Εκτεταμένος | Τελικός φραγμός | 16 | 250 Β | Και οι δύο κατευθύνσεις |
| TU852 | Περιττός | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Οριζόντιος |
| TU854 | Περιττός | δ-υποβρύχιο 25 καρφιτσών | 16 | 50 Β | Οριζόντιος |
| TU890 | Συμπαγής | Τελικός φραγμός | 8 | 24 Β | Οριζόντιος |
| TU891 | Συμπαγής | Τελικός φραγμός | 8 | 24 Β | Οριζόντιος |
Περιβαλλοντικός και πιστοποίηση
| Σημάδι CE | Ναι |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Θαλάσσια πιστοποίηση | ABS, BV, DNV-GL, LR, RS, CCS |
| Εκτίμηση προστασίας | IP20 σύμφωνα με το IEC 60529 |
| Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
| Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
| Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
| Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
| EMC | ΤΟ EN 61000-6-4, ΤΟ EN 61000-6-2 |
| Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
| Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Διαστάσεις
| Ύψος | 170 χιλ. (6,7 μέσα.) συμπεριλαμβανομένου του σύρτη |
| Πλάτος | 64 χιλ. (2,52 μέσα.) συμπεριλαμβανομένου του συνδετήρα, άκρη 58,5 χιλ. (2,3 μέσα.) στην άκρη εγκατεστημένη |
| Βάθος | 64 χιλ. (2,52 μέσα.), συμπεριλαμβανομένων των τερματικών |
| Βάρος | 0,17 κλ (0,37 λίβρες) |
