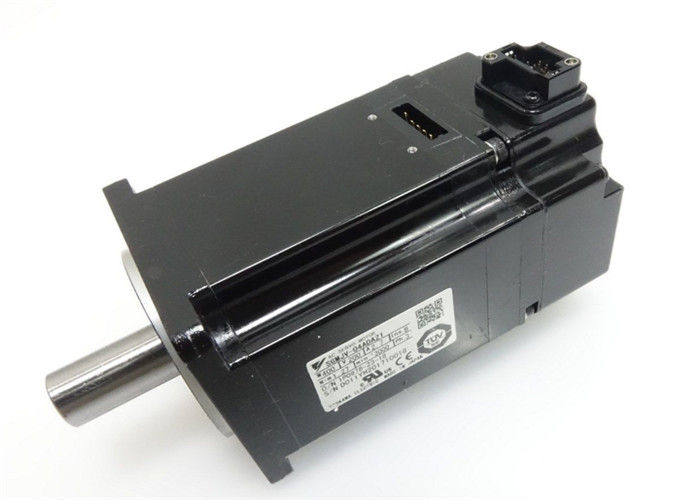

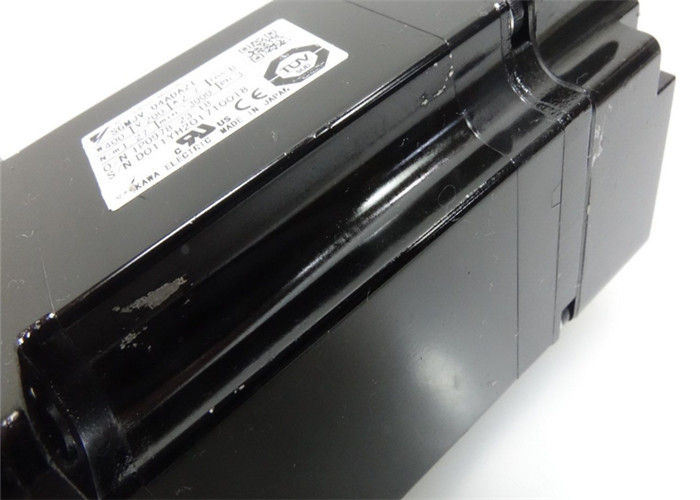

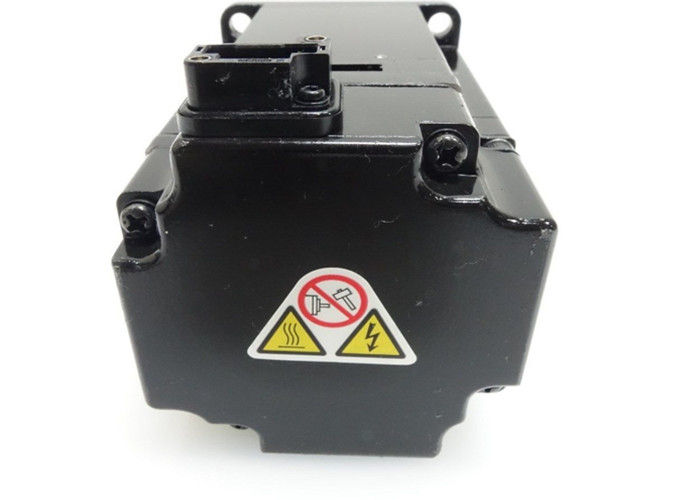

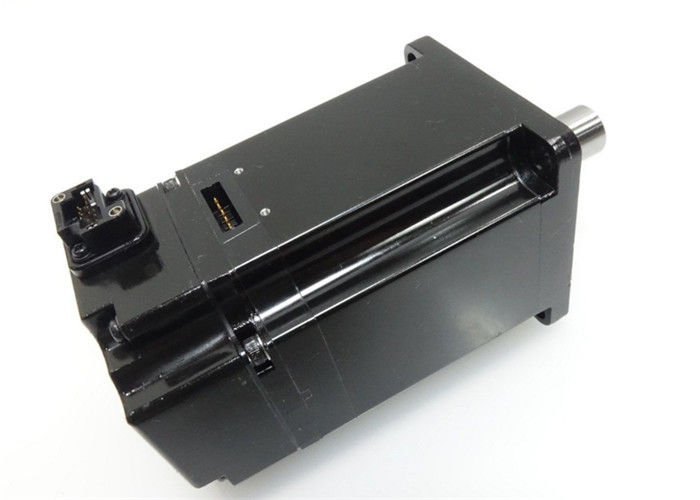

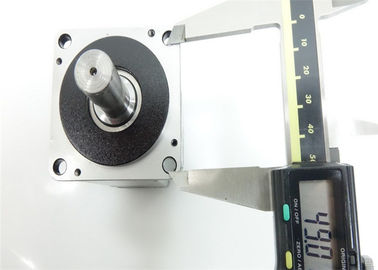

ΣΕΡΒΟ ΜΗΧΑΝΉ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ YASKAWA SGMJV-04ADA21 SIGMA5 400W

Βιομηχανική περιστροφή/λεπτό ΣΕΡΒΟ ΜΗΧΑΝΏΝ εναλλασσόμενου ρεύματος sgmah-01AAA4C σερβο μηχανών YASKAWA: 3000 100Watt

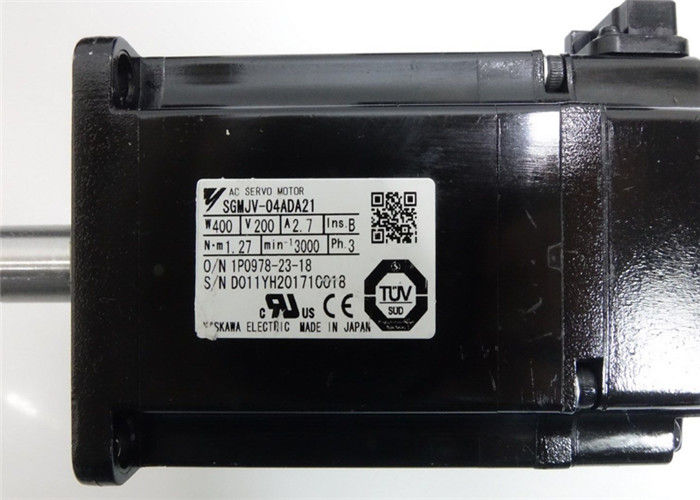

Προδιαγραφές

Κατασκευαστής: Yaskawa

Αριθμός προϊόντων: Sgmjv-04ADA21

Περιγραφή: Sgmjv-04ADA21 είναι ένα μηχανή-εναλλασσόμενο ρεύμα σερβο που κατασκευάζει από Yaskawa

Τύπος σερβοκινητήρων: Σίγμα Β SGMJV μέσος-αδράνεια

Εγκρίσεις: UL, CE, cUL αναγνωρισμένος
Φρένο: Αριθ.
Εμπορικό σήμα: Yaskawa
Σταθερή ροπή (λίβρα μέσα): 11.23
Σταθερή ροπή (NM): 1.27
Σταθερή ροπή (oz-μέσα): 179.8
Ψήφισμα κομματιών κωδικοποιητών: 20 ΜΠΙΤ
Τύπος κωδικοποιητών: Επαυξητικός

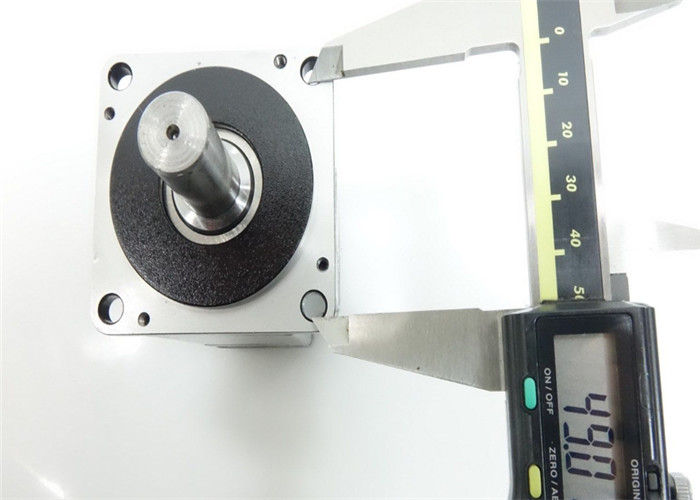

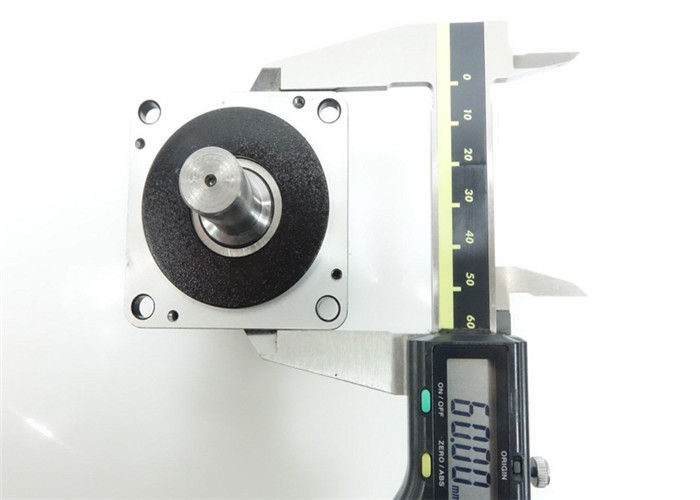

Χ Χ W Χ Δ: 5.06 στο Χ 2,36 στο Χ 2,87 μέσα
Αδράνεια: Μέσο
Εκτίμηση IP: IP65
KW: 0,4 κιλοβάτ
Ανώτατη ταχύτητα: 6.000 περιστροφές/λεπτό
Τοποθετώντας τύπος: Η φλάντζα τοποθετεί
Μέγιστη ροπή (λίβρα μέσα): 39,475
Μέγιστη ροπή (NM): 4.46
Μέγιστη ροπή (oz-μέσα): 631.6
Εκτιμημένη ταχύτητα: 3.000 περιστροφές/λεπτό
Σειρά: SGMJV
Τύπος σερβοκινητήρων: Περιστροφικός
Σφραγίδα άξονων: Αριθ.
Υποκατηγορία: Σερβο

Εκτιμημένη παραγωγή: 400W

Τάση παροχής ηλεκτρικού ρεύματος: 200VAC

Τμηματικός κωδικοποιητής: 20 μπιτ επαυξητικός

Διαταγή αναθεώρησης σχεδίου: Πρότυπα

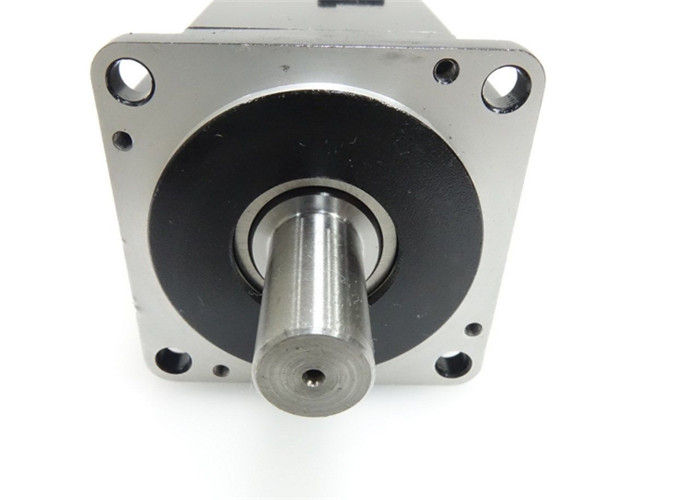

Τέλος άξονων: Κατ' ευθείαν χωρίς κλειδί

Επιλογές: Χωρίς επιλογές

Έλεγχος: Πρότυπα

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Για τη συνέλευση βάσεων και το μοντάρισμα μηχανών, τα να τοποθετήσουν μπουλόνια πρέπει να σφιγχτούν για να αποτρέψουν τις αλλαγές στην ευθυγράμμιση και την πιθανή ζημία στον εξοπλισμό. Συνιστάται ένα πλυντήριο να χρησιμοποιείται κάτω από κάθε κεφάλι καρυδιών ή μπουλονιών για να πάρει μια ασφαλή λαβή στα πόδια μηχανών. Σαν τα εναλλακτικά, βαλμένα φλάντζα καρύδια ή τα μπουλόνια μπορούν να χρησιμοποιηθούν. Οι συνιστώμενες ροπές σκλήρυνσης για τα μέσα να τοποθετήσει χάλυβα άνθρακα μπουλόνια, SAE
Ο βαθμός 5, παρατίθεται κατωτέρω στον πίνακα 1. Για συστημένος τις ροπές άλλου υλικού στη μηχανή δείτε τους πίνακες 4A, και 4B στο τμήμα ροπής σκλήρυνσης αυτού του βιβλίου

Το ακριβές μηχανικό lineup είναι ουσιαστικό για την επιτυχή λειτουργία. Μηχανικές δόνηση και τραχύτητα μέσα
το τρέξιμο της μηχανής μπορεί να είναι μια ένδειξη της φτωχής ευθυγράμμισης. Γενικά, lineup από την ευθεία άκρη απέναντι,
και οι μετρητές ανιχνευτών μεταξύ των μισών συζεύξεων δεν είναι αρκετά ακριβείς. Συστήνεται ότι
lineup ελέγχεται με ένα indictor πινάκων και έλεγχος των φραγμών που συνδέονται με τους άξονες μηχανών και φορτίο-μηχανών.
Το διάστημα μεταξύ των πλημνών συζεύξεων πρέπει να διατηρηθεί όπως συστήνεται από τη σύζευξη
κατασκευαστής. Το όφσετ άξονων δεν πρέπει να υπερβεί 0,002». Η γωνιακή μη ευθυγράμμιση πρέπει να είναι λιγότερο από 0,002».

Η εφαρμογή των τροχαλιών, sheaves, των αλυσσοτροχών, και των εργαλείων στον άξονα της μηχανής παρουσιάζεται σε NEMA τυποποιημένο MG1-14.07. Η εφαρμογή των διαστάσεων Vbelts για τις μηχανές εναλλασσόμενων ρευμάτων είναι μέσα
MG1-14.42. Sheave β-ζωνών οι διάμετροι πισσών δεν πρέπει να είναι λιγότερο από τις τιμές που παρουσιάζονται στον πίνακα 14-1 NEMA
MG-1. Sheave οι αναλογίες μεγαλύτερες στις 5:1 και κέντρο-tocenter-κεντροθετούν τις αποστάσεις λιγότερο από η διάμετρος του μεγάλου
sheave πρέπει να αναφερθεί στην επιχείρηση. Επιβεβαιώστε ότι η ελάχιστη διάμετρος
τροχαλία μηχανών και η μέγιστη ζώνη - η ένταση δεν είναι να υπερβεί επειδή ένα υπερβολικό τράβηγμα μπορεί να προκαλέσει τη συμπεριφορά
αποτυχίες προβλήματος και άξονων. Σφίγξτε τις ζώνες αρκετά μόνο να αποτρέψει την ολίσθηση. Οι ταχύτητες ζωνών δεν πρέπει να υπερβούν 5000 πόδια ανά λεπτό (25 μέτρα ανά δευτερόλεπτο). Όταν οι β-ζώνες χρησιμοποιούνται, sheave αναλογίες μεγαλύτερες στις 5:1 και κέντρο-tocenter-κεντροθετούν τις αποστάσεις λιγότερο από μεγάλο sheave δεν θα χρησιμοποιηθεί. Οι διαστάσεις της τροχαλίας ζωνών πρόκειται να καθοριστούν σύμφωνα με το είδος ζώνης, μετάδοσης και ικανότητας που διαβιβάζονται. Οι τρύπες διεξόδων πρέπει να κρατηθούν ελεύθερες και οι απαραίτητες ελάχιστες αποστάσεις πρόκειται να παρατηρηθούν για να μην εμποδιστεί η ροή του δροσίζοντας αέρα. Επιπλέον, σιγουρευτείτε ότι ο απαλλαγμένος ζεστός αέρας δεν διανέμεται εκ νέου στη μηχανή.
