| Όνομα προϊόντων: | I/O ενότητα | Διαμορφώστε το αριθ.: | BC810K02 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE031155R1 | Πλεονασμός: | Ναι |
| Υψηλή ακεραιότητα: | Ναι | Απόδοση: | Ανταλλαγή που υποστηρίζεται καυτή |
| Κατανάλωση ισχύος +24 τύπος Β/ανώτατος: | 50 μΑ χαρακτηριστικά (70 μΑ ανώτατα) | Τύπος διασκεδασμού δύναμης.: | 1.2 W χαρακτηριστικό |
| Υψηλό φως: | ethernet ενότητα ι ο,ενότητες PLC ι ο |
||

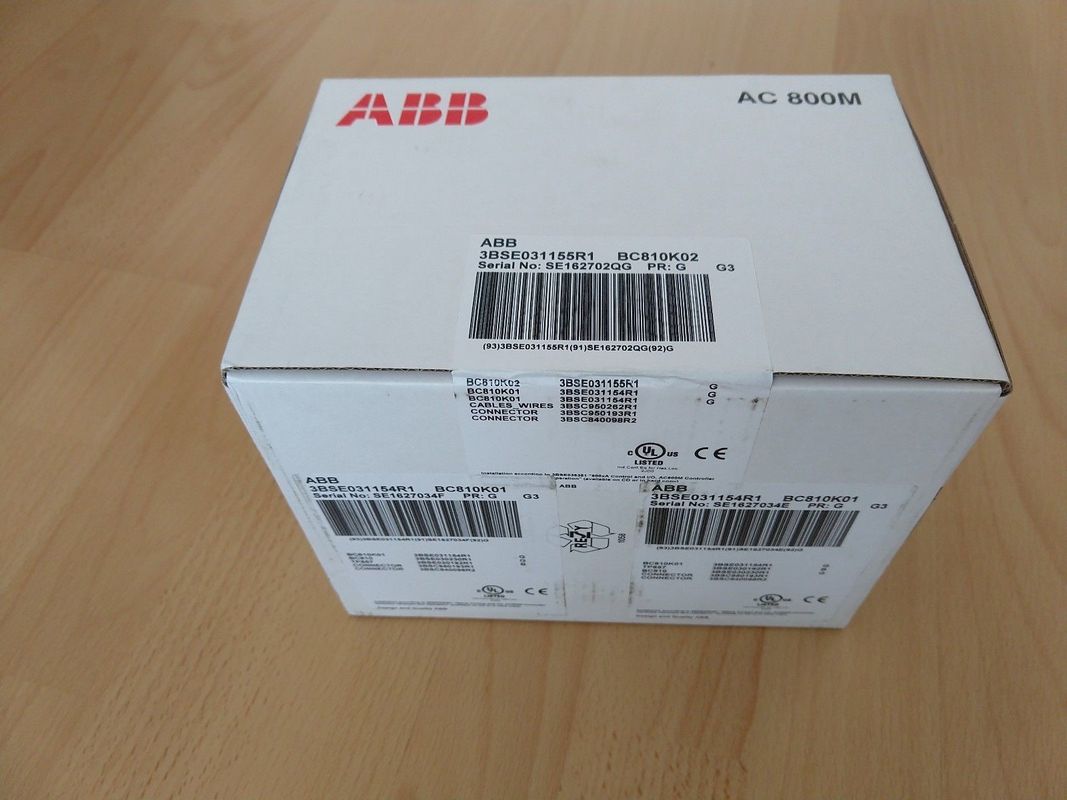

I/O ενότητα ΕΝΌΤΗΤΑΣ 3BSE031155R1 ελεγκτών BC810K02 ABB AC800M ΝΈΑ στο κιβώτιο
Περιγραφή BC810K02
Η μονάδα BC810 αποτελείται από δύο βασικά μέρη: baseplate (TP857) και η παροχή ηλεκτρικού ρεύματος/η λογική επιβιβάζονται. Baseplate είναι όπου το CEX-λεωφορείο συνδετήρων και η εξωτερική δύναμη κατοικούν. Στηρίζεται στην DIN-ράγα μέσω των μερών μετάλλων της κατοικίας. Ο πίνακας φέρνει επίσης την εξωτερικές δίοδο και τη θρυαλλίδα ψηφοφορίας δύναμης. Ο πίνακας παροχής και λογικής ηλεκτρικού ρεύματος περιέχει το μετατροπέα +3,3 Β, τη λογική, τους οδηγούς για τη διασύνδεση CEX-λεωφορείων και το συνδετήρα για το καλώδιο διασύνδεσης.
BC810 μπορεί να χρησιμοποιηθεί με PM861A, PM862, PM864A, PM865, PM866, PM866A και PM867.
Ανά ένα πλήρως περιττό σύστημα με δύο συνδεμένο BC810 και το αρχικό/εφεδρικό ζευγάρι ΚΜΕ, η σε απευθείας σύνδεση αντικατάσταση υποστήριξης BC810 baseplate ΚΜΕ χωρίς διατάραξη της κυκλοφορίας CEX. Εάν το BC810 πρέπει να αντικατασταθεί, όλη την κυκλοφορία στο συνδεδεμένο τμήμα CEX σταματούν.
Το CEX-λεωφορείο χρησιμοποιείται για την επέκταση των επί του σκάφους λιμένων επικοινωνίας με τις μονάδες διεπαφών επικοινωνίας. Είναι επίσης δυνατό να χρησιμοποιηθούν οι περιττές διεπαφές επικοινωνίας στο CEX-λεωφορείο. Η μονάδα BC810 διασύνδεσης CEX-λεωφορείων χρησιμοποιείται για να αυξήσει τη διαθεσιμότητα στο CEX-λεωφορείο με τη διαίρεση του σε χωριστά τμήματα. Αυτό βελτιώνει τη διαθεσιμότητα στα συστήματα με τις περιττές διεπαφές επικοινωνίας.
Γενικές πληροφορίες
| Αριθμός άρθρου | 3BSE031155R1 (BC810K02) |
| Πλεονασμός | Ναι |
| Υψηλή ακεραιότητα | Ναι |
| Απόδοση | Ανταλλαγή που υποστηρίζεται καυτή |
Λεπτομερή στοιχεία
| Παροχή ηλεκτρικού ρεύματος | Οι εισαγωγές υπέδειξαν L+ και το λ 24 Β ονομαστικό, παραλλαγή μεταξύ του συνεχούς ρεύματος 19,2 Β και συνεχές ρεύμα 30 Β. |
| Κατανάλωση ισχύος +24 τύπος Β/ανώτατος | 50 μΑ χαρακτηριστικά (70 μΑ ανώτατα) |
| Τύπος διασκεδασμού δύναμης. | 1.2 W χαρακτηριστικό |
Επικοινωνίες
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (για PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (για PM867) | PM891K01 | PM891K02 |
Περιβαλλοντικός και πιστοποίηση
| Θερμοκρασία, λειτουργία | +5 έως +55 °C (+41 έως +131 °F) |
| Θερμοκρασία, αποθήκευση | -40 έως +70 °C (- 40 έως +158 °F) |
| Σχετική υγρασία | 5 95%, non-condensing |
| Κατηγορία προστασίας | IP20 σύμφωνα με EN60529, IEC 529 |
| Ce-haraktirjsmo's | Ναι |
| Ηλεκτρική ασφάλεια | UL508 |
| Επικίνδυνη θέση | κατηγορία 1, ζώνη 2, NA IIC T4, ExnA IIC T4Gc Χ cULus AEx |
| Θαλάσσια πιστοποιητικά | ABS, BV, DNV-GL, LR, RS, CCS |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Χαρακτηριστικά γνωρίσματα και οφέλη
• Περιττές μονάδες διεπαφών επικοινωνίας υποστηρίξεων.
• Σε απευθείας σύνδεση αντικατάσταση υποστηρίξεων της ΚΜΕ.
• Εξωτερική παροχή ηλεκτρικού ρεύματος.
• Καυτή ανταλλαγή υποστηρίξεων
Διαστάσεις
| Ύψος | 185 χιλ. (7,3 μέσα.) |
| Πλάτος | 59 χιλ. (2,9 μέσα.) |
| Βάθος | 127.5 (5,0 μέσα.) |
| Βάρος | 1,5 κλ (3,31 λίβρες) (συσκευασία BC810K02) |
