| Όνομα προϊόντων: | I/O ενότητα | Διαμορφώστε το αριθ.: | TB820V2 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE013208R1 | Πρωτόκολλο: | Modulebus ABB |
| Κύριος ή σκλάβος: | Σκλάβος | 24 τύπος κατανάλωσης Β.: | 100mA |
| Υψηλό φως: | ψηφιακή εισόδου-εξόδου ενότητα,ethernet ενότητα ι ο |
||

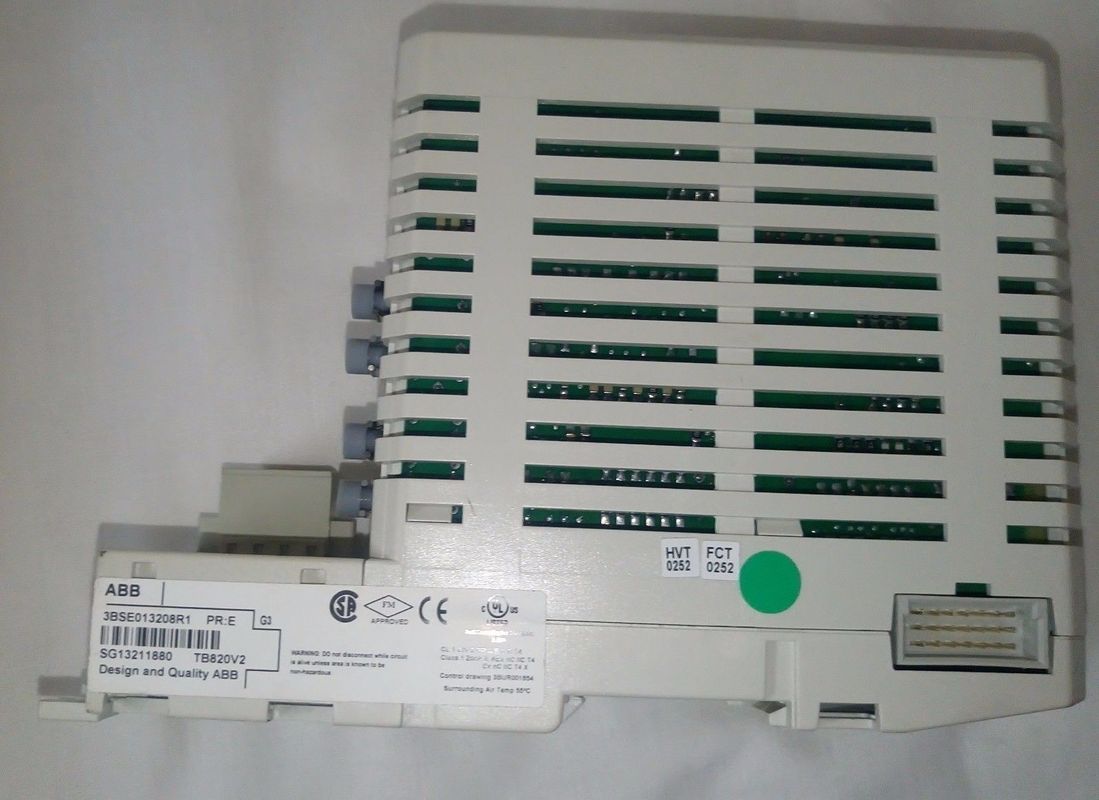

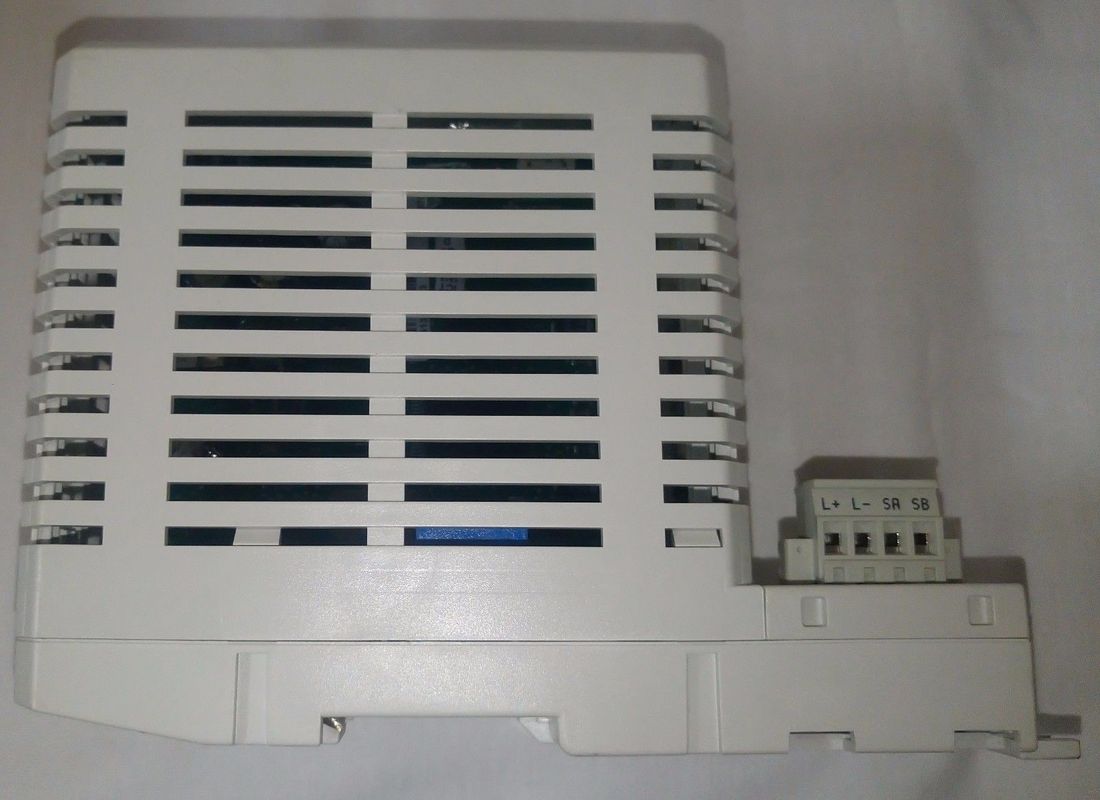

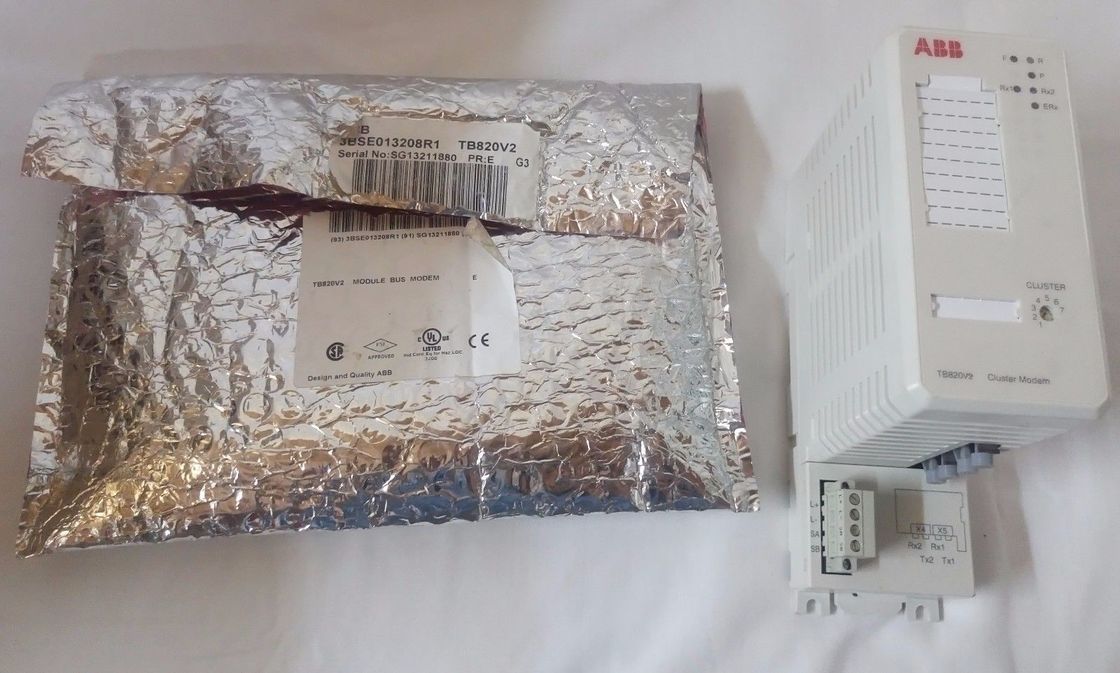

S800 διαποδιαμορφωτής συστάδων λεωφορείων ενότητας Modulebus TB820V2 3BSE013208R1 I/O ABB ΝΈΟΣ
Περιγραφή TB820V2
S800 το I/O είναι ένα περιεκτικό, διανεμημένο και μορφωματικό I/O σύστημα διαδικασίας που επικοινωνεί με τους ελεγκτές και PLCs γονέων πέρα από τα λεωφορεία τομέων βιομηχανικά τυποποιημένων. Ο διαποδιαμορφωτής TB820V2 ModuleBus είναι μια διεπαφή οπτικών ινών στο ModuleBus. Ο διαποδιαμορφωτής ModuleBus έχει μια ηλεκτρική και οπτική διεπαφή που είναι λογικά το ίδιο λεωφορείο. Ένα μέγιστο 12 I/O ενοτήτων μπορεί να συνδεθεί με το ηλεκτρικό ModuleBus και μέχρι επτά συστάδες μπορούν να συνδεθούν με τη οπτική ίνα ModuleBus. Η διεπαφή οπτικών ινών προορίζεται για την τοπική διανομή των I/O συστάδων και όπου περισσότερο από οι ενότητες 12I/O απαιτούνται σε έναν I/O σταθμό.
Γενικές πληροφορίες
| Πρωτόκολλο | Modulebus ABB |
| Αριθμός άρθρου | 3BSE013208R1 |
| Κύριος ή σκλάβος | Σκλάβος |
| Πλεονασμός γραμμών | Αριθ. |
| Πλεονασμός ενότητας | Αριθ. |
| Καυτή ανταλλαγή | Αριθ. |
| Χρησιμοποιημένος μαζί με ΓΕΙΑ τον ελεγκτή | Ναι |
Λεπτομερή στοιχεία
24 τύπος κατανάλωσης Β. 100 μΑ
Επικοινωνίες
| Διαμορφώστε το αριθ. | Πρωτόκολλο | Κύριος ή σκλάβος |
| CI801 | PROFIBUS DP-V1 | Σκλάβος |
| CI840A | PROFIBUS DP-V1 | Σκλάβος |
| CI853 | COMLI ΚΑΙ MODBUS RTU | Κύριος/σκλάβος |
| CI854B | PROFIBUS DP-V1 | Κύριος |
| CI855 | MasterBus 300 ABB | Κύριος |
| CI856 | S100 I/O ABB | Κύριος |
| CI857 | INSUM ABB | Κύριος |
| CI858 | DriveBus ABB | Κύριος |
| CI860 | HSE Fieldbus ΙΔΡΥΜΑΤΟΣ | Κύριος/σκλάβος |
| CI865 | Satt I/O ABB | Κύριος |
| CI867 | TCP MODBUS | Κύριος/σκλάβος |
| CI868 | IEC 61850 | Κύριος/σκλάβος |
| CI869 | Advant Fieldbus 100 ABB | Σκλάβος |
| CI871 | PROFINET IO | Κύριος |
| CI873 | EtherNet IP/DeviceNet | Κύριος |
| TB820V2 | Modulebus ABB | Σκλάβος |
| TB825 (πολυ τρόπος) | Modulebus ABB | Σκλάβος |
| TB826 (ενιαίος τρόπος) | Modulebus ABB | Σκλάβος |
| TB840A | Modulebus ABB | Σκλάβος |
| TB842 | Modulebus ABB | Μη εφαρμόσιμος |
| TU807 | Modulebus ABB | Μη εφαρμόσιμος |
| TU840 | Modulebus ABB | Μη εφαρμόσιμος |
| TU841 | Modulebus ABB | Μη εφαρμόσιμος |
| TU846 | Modulebus ABB | Μη εφαρμόσιμος |
| TU847 | Modulebus ABB | Μη εφαρμόσιμος |
| TU848 | Modulebus ABB | Μη εφαρμόσιμος |
| TU849 | Modulebus ABB | Μη εφαρμόσιμος |
Περιβαλλοντικός και πιστοποίηση
| Θερμοκρασία, λειτουργία | 0 έως +55 °C |
| Θερμοκρασία, αποθήκευση | -25 έως +70 °C |
| Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
| Προστασία διάβρωσης | Isa-S71.04: G3 |
| Σχετική υγρασία | 5 95% καμία συμπύκνωση |
| Κατηγορία προστασίας | IP20 σύμφωνα με EN60529, IEC 529 |
| Ce-haraktirjsmo's | Ναι |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Επικίνδυνη θέση | C1 Div 2 cULus, ζώνη 2 C1 cULus, ζώνη 2 ATEX |
| Θαλάσσια πιστοποιητικά | ABS, BV, DNV-GL, LR, RS, CCS |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Χαρακτηριστικά γνωρίσματα και οφέλη
Διαστάσεις
| Ύψος | 170 χιλ. (6,7 μέσα.) συμπεριλαμβανομένου του σύρτη |
| Πλάτος | 58 χιλ. (2,39 μέσα.) |
| Βάθος | 122 χιλ. (4,8 μέσα.) |
| Βάρος (συμπεριλαμβανομένης της βάσης) | 0,3 κλ (0,66 λίβρες) |
