Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Μονάδα εξόδου | Διαμορφώστε το αριθ.: | DO820 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE008514R1 | Προδιαγραφή σημάτων: | εναλλασσόμενο ρεύμα/συνεχές ρεύμα 230 Β (εναλλασσόμενο ρεύμα/συνεχές ρεύμα 5 - 250 Β), 3 Α |
| Αριθμός καναλιών: | 8 κανάλια | Τύπος σήματος: | Ηλεκτρονόμος (NO) |
| Τύπος: | Αναλογική έξοδος | Μηχανικοί: | S800 |
| Επισημαίνω: | ενότητες PLC ι ο,ethernet ενότητα ι ο |
||

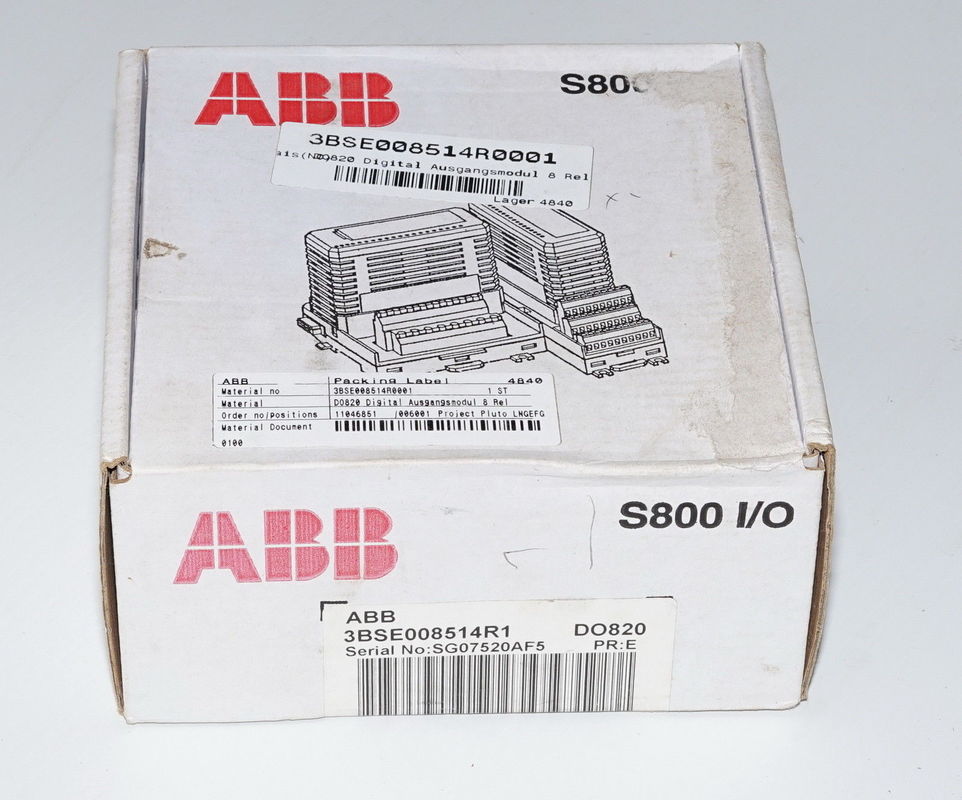

ABB S800 I/O 3BSE008514R1 DO820 ΠΑΡΑΓΩΓΉΣ ΕΡΓΟΣΤΆΣΙΟ ΗΛΕΚΤΡΟΝΌΜΩΝ ΕΝΌΤΗΤΑΣ ΨΗΦΙΑΚΌ ΠΟΥ ΣΦΡΑΓΊΖΕΤΑΙ
Περιγραφή DO820
Το DO820 είναι 8 διοχετεύει ενότητα παραγωγής ηλεκτρονόμων εναλλασσόμενου ρεύματος/συνεχούς ρεύματος 230 Β (NO) για το S800 I/O. Η μέγιστη τάση παραγωγής είναι εναλλασσόμενο ρεύμα/συνεχές ρεύμα 250 Β και το μέγιστο συνεχές ρεύμα παραγωγής είναι 3 Α. Όλα τα αποτελέσματα είναι χωριστά απομονωμένα. Κάθε κανάλι παραγωγής αποτελείται από το οπτικό εμπόδιο απομόνωσης, τα τμήματα προστασίας των οδηγήσεων κρατικής ένδειξης παραγωγής, οδηγών ηλεκτρονόμων, ηλεκτρονόμων και EMC. Η επίβλεψη τάσης ανεφοδιασμού ηλεκτρονόμων, που προέρχεται από τα 24 Β που διανέμονται στο ModuleBus, δίνει ένα σήμα λάθους εάν η τάση εξαφανίζεται, και οι οδηγήσεις προειδοποίησης ανοίγουν. Το σήμα λάθους μπορεί να διαβαστεί μέσω του ModuleBus. Αυτή η επίβλεψη μπορεί να επιτραπεί/να τεθεί εκτός λειτουργίας με μια παράμετρο.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή παραγωγή |
| Προδιαγραφή σημάτων | εναλλασσόμενο ρεύμα/συνεχές ρεύμα 230 Β (εναλλασσόμενο ρεύμα/συνεχές ρεύμα 5 - 250 Β), 3 Α |
| Αριθμός άρθρου | 3BSE008514R1 |
| Αριθμός καναλιών | 8 |
| Τύπος σημάτων | Ηλεκτρονόμος (NO) |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
Λεπτομερή στοιχεία
| Απομόνωση | Χωριστά απομονωμένος, κανάλι--κανάλι και για να περιτρέξει κοινό |
| Τρέχων περιορισμός | Μπορέστε να είστε τρέχων περιορισμένος από το MTU |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| Ακρίβεια καταγραφής γεγονότος | -0 κα κα/+1,3 |
| Εκτιμημένη τάση μόνωσης | 250 Β |
| Διηλεκτρική τάση δοκιμής | 2000 εναλλασσόμενο ρεύμα Β. |
| Διασκεδασμός δύναμης | Τύπος. 2.9 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 60 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 140 μΑ |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Το Φ (ault), Ρ (Η.Ε), W (), Ο (SP), διοχετεύει τη θέση 1-8 |
| Επίβλεψη | 24/12 όργανο ελέγχου μετατροπέων δύναμης ηλεκτρονόμων Β |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Compability
| Χρήση με MTU | TU811, TU813, TU831, TU836, TU837, TU851 |
| Κώδικας διαμόρφωσης | ΑΓΓΕΛΙΑ |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,23 κλ (0,5 λίβρες.) |
