Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Μονάδα εξόδου | Διαμορφώστε το αριθ.: | DO818 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE069053R1 | Προδιαγραφή σημάτων: | 24 συνεχές ρεύμα Β (συνεχές ρεύμα 12 - 32 Β), 0,5 Α |
| Αριθμός καναλιών: | 32 κανάλια | Τύπος σήματος: | Τρέχουσα πρόσβαση, τρέχων περιορισμός |
| Τύπος: | Αναλογική έξοδος | Μηχανικοί: | S800 |
| Υψηλό φως: | ενότητες PLC ι ο,ethernet ενότητα ι ο |
||

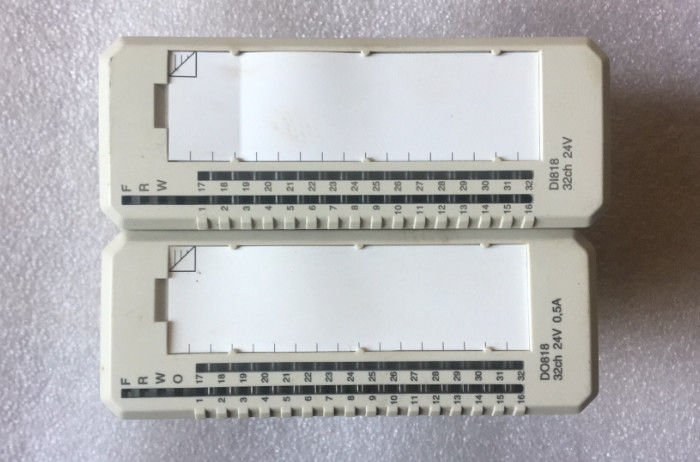

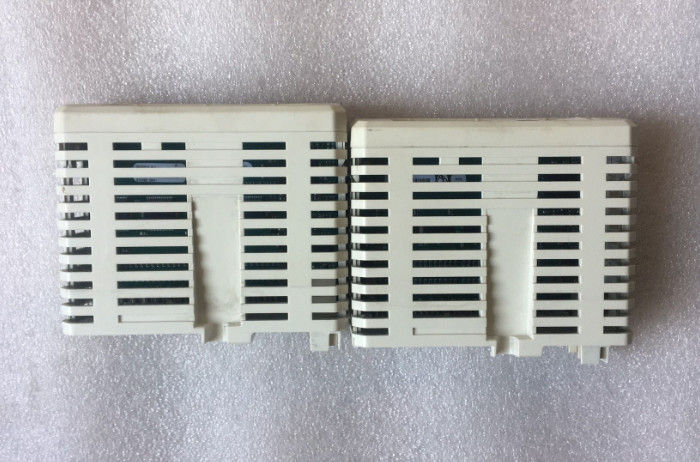

Ψηφιακή ενότητα DO818 32 I/O αναλογική ενότητα 3BSE069053R1 παραγωγής ABB chanels S800
Περιγραφή DO818
Το DO818 είναι 32 διοχετεύει την ψηφιακή ενότητα παραγωγής 24 Β για το S800 I/O. Αυτή η ενότητα έχει 16 ψηφιακά αποτελέσματα. Η σειρά τάσης παραγωγής είναι 12 έως 32 βολτ και το μέγιστο συνεχές ρεύμα παραγωγής είναι 0,5 Α. Τα αποτελέσματα προστατεύονται από τα βραχυκυκλώματα, πέρα από την τάση και πέρα από τη θερμοκρασία. Τα αποτελέσματα διαιρούνται σε δύο χωριστά απομονωμένες ομάδες με 16 κανάλια παραγωγής και μια επίβλεψη τάσης που εισάγονται σε κάθε ομάδα. Κάθε κανάλι παραγωγής αποτελείται από ένα βραχυκύκλωμα και πέρα από προστατευμένο από τον την θερμοκρασία υψηλό δευτερεύοντα οδηγό, τα τμήματα προστασίας EMC, την επαγωγική καταστολή φορτίων, των οδηγήσεων κρατικής ένδειξης παραγωγής και το οπτικό εμπόδιο απομόνωσης. Η εισαγωγή επίβλεψης τάσης διαδικασίας δίνει τα σήματα λάθους καναλιών εάν η τάση εξαφανίζεται. Το σήμα λάθους μπορεί να διαβαστεί μέσω του ModuleBus.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή παραγωγή |
| Προδιαγραφή σημάτων | 24 συνεχές ρεύμα Β (συνεχές ρεύμα 12 - 32 Β), 0,5 Α |
| Αριθμός άρθρου | 3BSE069053R1 |
| Αριθμός καναλιών | 32 |
| Τύπος σημάτων | Τρέχουσα πρόσβαση, τρέχων περιορισμός |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
Λεπτομερή στοιχεία
| Απομόνωση | Groupwise που απομονώνεται από το έδαφος |
| Φορτίο παραγωγής | |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| Εκτιμημένη τάση μόνωσης | 50 Β |
| Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
| Διασκεδασμός δύναμης | Τύπος 2,8 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | Τύπος 70 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 0 |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 40 μΑ |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Το Φ (ault), Ρ (Η.Ε), Ο (SP), διοχετεύει τη θέση 1-32 |
| Επίβλεψη | 2 κανάλια (1 ανά ομάδα) Ενεργοποιημένος όταν πτώσεις δύναμης διαδικασίας κάτω από 12 Β |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,18 κλ (0,4 λίβρες.) |
Compability
| Χρήση με MTU | TU818, TU819, TU830 |
| Κώδικας διαμόρφωσης | EA |
