Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Μονάδα εξόδου | Διαμορφώστε το αριθ.: | DO802 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE022364R1 | Προδιαγραφή σημάτων: | 24… 110 Β εναλλασσόμενο ρεύμα συνεχούς ρεύματος/250 Β (ανώτατα 2 Α) |
| Αριθμός καναλιών: | 8 κανάλια | Πλεονασμός: | αριθ. |
| Τύπος: | Αναλογική έξοδος | Μηχανικοί: | S800L |
| Επισημαίνω: | ενότητες PLC ι ο,ethernet ενότητα ι ο |
||

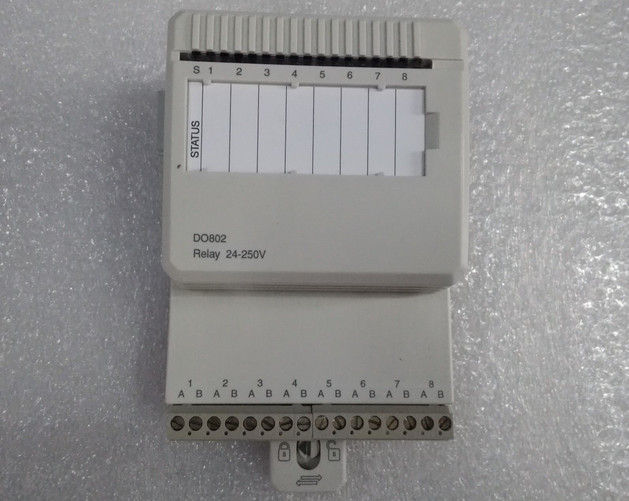

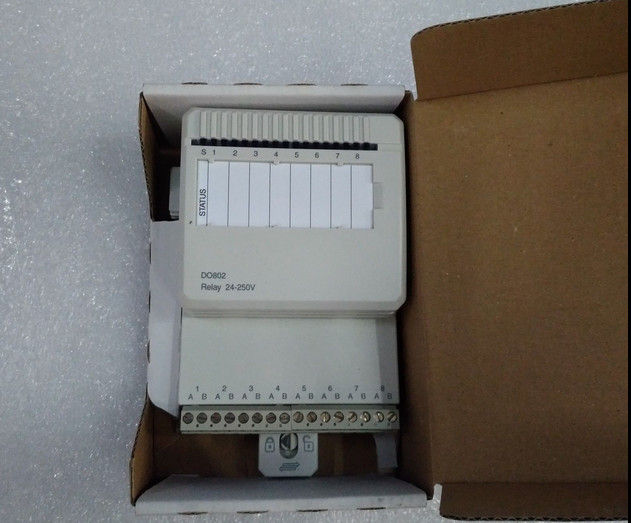

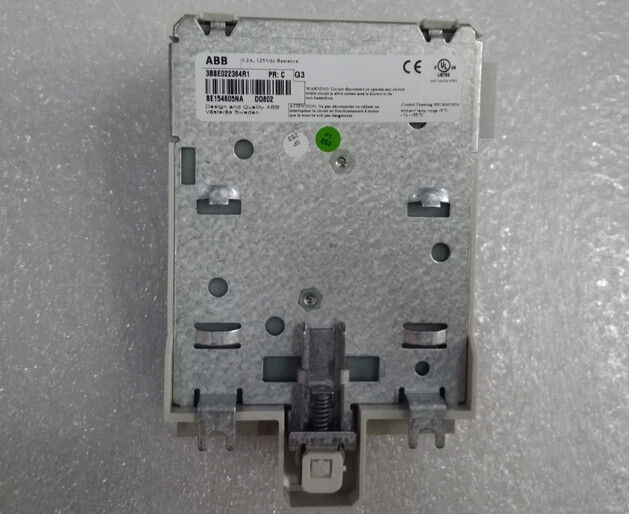

ΝΈΟΣ αρχικός ενότητας παραγωγής ενότητας DO802 3BSE022364R1 S800L ABB ψηφιακός
Περιγραφή DO802
Το DO802 είναι 8 διοχετεύει 110 Β d.c./250 Β ενότητα παραγωγής ηλεκτρονόμων εναλλασσόμενου ρεύματος (NO) για το S800 I/O. Η μέγιστη σειρά τάσης είναι 250 Β και το μέγιστο συνεχές ρεύμα παραγωγής είναι 2 Α. Όλα τα αποτελέσματα είναι χωριστά απομονωμένα. Κάθε κανάλι παραγωγής αποτελείται από το οπτικό εμπόδιο απομόνωσης, τα τμήματα προστασίας των οδηγήσεων κρατικής ένδειξης παραγωγής, οδηγών ηλεκτρονόμων, ηλεκτρονόμων και EMC.
Η επίβλεψη τάσης ανεφοδιασμού ηλεκτρονόμων, που προέρχεται από τα 24 Β που διανέμονται στο ModuleBus, δίνει ένα λάθος σημάτων καναλιών και ένα σήμα προειδοποίησης ενότητας εάν η τάση εξαφανίζεται. Το σήμα λάθους και το σήμα προειδοποίησης μπορούν να διαβαστούν μέσω του ModuleBus. Αυτή η επίβλεψη μπορεί να επιτραπεί/να τεθεί εκτός λειτουργίας με μια παράμετρο.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή παραγωγή |
| Προδιαγραφή σημάτων | 24… 110 Β εναλλασσόμενο ρεύμα συνεχούς ρεύματος/250 Β (ανώτατα 2 Α) |
| Αριθμός άρθρου | 3BSE022364R1 |
| Αριθμός καναλιών | 8 |
| Τύπος σημάτων | Ηλεκτρονόμος (NO) |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800L |
Λεπτομερή στοιχεία
| Απομόνωση | Χωριστά απομονωμένος, κανάλι--κανάλι και για να περιτρέξει κοινό |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (600 ναυπηγεία) |
| Εκτιμημένη τάση μόνωσης | 250 Β |
| Διηλεκτρική τάση δοκιμής | 2000 εναλλασσόμενο ρεύμα Β. |
| Διασκεδασμός δύναμης | Τύπος. 2.2 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 70 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 80 μΑ |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
| Υποστηριγμένο μέγεθος καλωδίων | Στερεό: 0.05-2.5 mm2, AWG 30-12 Προσαραγμένος: 0.05-1.5 mm2, AWG 30-12 Συνιστώμενη ροπή: 0.5-0.6 NM Μήκος 67.5mm, 0.24-0.30 ίντσες γδυσίματος |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Το S (tatus), διοχετεύει τη θέση 1-8 |
| Επίβλεψη | 24 / 12 όργανο ελέγχου μετατροπέων δύναμης ηλεκτρονόμων Β |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Περιβάλλον και πιστοποίηση
| Σημάδι CE | Ναι |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Επικίνδυνη θέση | - |
| Θαλάσσια πιστοποίηση | ABS, BV, DNV-GL, LR, RS, CCS |
| Εκτίμηση προστασίας | IP20 σύμφωνα με το IEC 60529 |
| Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
| Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
| Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
| Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
| EMC | ΤΟ EN 61000-6-4, ΤΟ EN 61000-6-2 |
| Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
| Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
| Ανώτατη περιβαλλοντική θερμοκρασία | 55 °C (131 °F), για την κατακόρυφο που τοποθετεί 40 °C (104 °F) |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Διαστάσεις
| Ύψος | 110 χιλ. (4,33») |
| Πλάτος | 86,1 χιλ. (3,4») |
| Βάθος | 58,5 χιλ. (2,3») |
| Βάρος | 0,24 κλ (0,53 λίβρες.) |
