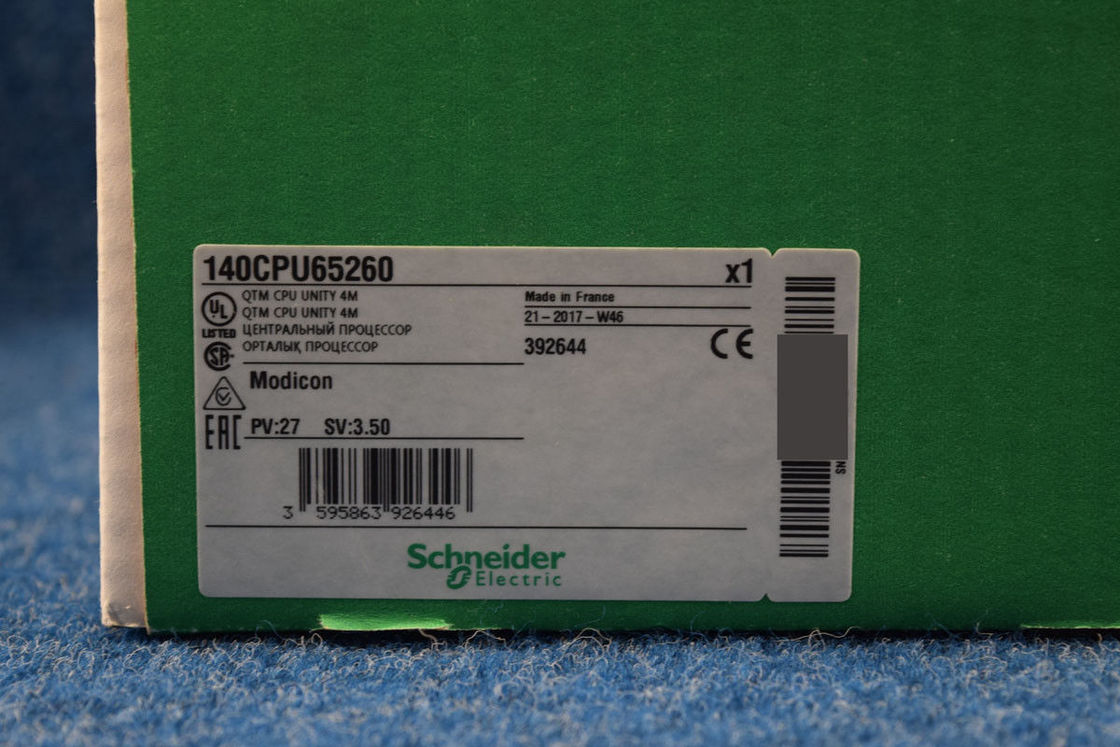

Επεξεργαστής 140CPU65260C Shchnider Modicon Quantum PLC CPU Single Slot 80486 Processor with Mathematical

Κατασκευαστής:

Modicon Quantum

Σειρά:

Επεξεργαστές Quantum

Βάρος:

2 λίβρες

Προϊόν ή εξάρτημα:

Επεξεργαστής Unity

Συχνότητα ρολογιού:

266 MHz

Αριθμός υποδοχών:

10

16

2

4

6

Αριθμός πλαισίων:

2 - τοπικά πλαίσια

Αριθμός σταθμών κατανεμημένης εισόδου/εξόδου:

63 σταθμοί - 1 πλαίσιο - 3 κατανεμημένα δίκτυα

Αριθμός σταθμών απομακρυσμένης εισόδου/εξόδου:

31 - 2 απομακρυσμένα πλαίσια

Αριθμός διακριτών εισόδων/εξόδων:

8000 είσοδοι, 8000 έξοδοι - κατανεμημένες - ανά δίκτυο

31744 είσοδοι, 31744 έξοδοι - απομακρυσμένες

Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικό

Αριθμός αναλογικών εισόδων/εξόδων:

Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικό

500 είσοδοι, 500 έξοδοι - κατανεμημένες - ανά δίκτυο

1984 είσοδοι, 1984 έξοδοι - απομακρυσμένες

Είσοδοι/Έξοδοι ειδικής εφαρμογής:

Ακριβής χρονοσήμανση

Μετρητής

Είσοδοι υψηλής ταχύτητας διακοπής

Σειριακή σύνδεση

Αριθμός προαιρετικών μονάδων:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Μέγιστος αριθμός συνδέσεων:

Απεριόριστο (AS-Interface) - τοπικό

6 (Profibus DP) - τοπικό

6 (Modbus Plus) - τοπικό

6 (Ethernet TCP/IP) - τοπικό

4 (AS-Interface) - απομακρυσμένο

2 (AS-Interface) - κατανεμημένο

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Ενσωματωμένος τύπος σύνδεσης:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Έλεγχοι:

Έλεγχος διεργασιών

Περιγραφή μνήμης:

Επεκτάσιμη 8 MB - αποθήκευση αρχείων με κάρτα PCMCIA

Επεκτάσιμη 7168 kB - πρόγραμμα με κάρτα PCMCIA

Εσωτερική RAM 768 kB

Λειτουργία διακόπτη:

Ενεργοποίηση/απενεργοποίηση θύρας μνήμης με κλειδί

Δομή εφαρμογής:

4 βοηθητικές εργασίες

32 εργασίες διακοπής χρονοδιακόπτη

128 εργασίες διακοπής

128 εργασίες διακοπής εισόδου/εξόδου

1 εργασία γρήγορης περιοδικής εκτέλεσης

1 κύρια εργασία κυκλικής/περιοδικής εκτέλεσης

Χρόνος εκτέλεσης ανά εντολή:

0.48...0.56 µs κινητής υποδιαστολής

0.0525...0.075 µs Boolean

0.045...0.06 µs σε λέξη

0.045...0.06 µs σε αριθμητική σταθερής υποδιαστολής

Χρόνος εκτέλεσης για 1 K εντολής:

9.91 65 % Boolean και 35 % αριθμητικό

10.28 100 % Boolean

Επιβάρυνση συστήματος:

1 ms - κύρια εργασία

0.2 ms - γρήγορη εργασία

Απαίτηση ρεύματος διαύλου:

2160 mA

Τοπική σηματοδότηση:

1 κόκκινο LED για σύγκρουση Ethernet

1 πράσινο LED για δραστηριότητα Ethernet (COM)

Ηλεκτρική σύνδεση:

1 θηλυκός σύνδεσμος, τύπος συνδέσμου: SUB-D 9 για σύνδεση στο Modbus Plus

δίκτυο

1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση διαύλου Modbus

1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση δικτύου Ethernet

1 σύνδεσμος, τύπος συνδέσμου: MT-RJ (οπτική ίνα) για διασύνδεση πρωτεύοντος και

δευτερεύοντος PLC (αρχιτεκτονική ενεργητικής εφεδρείας
