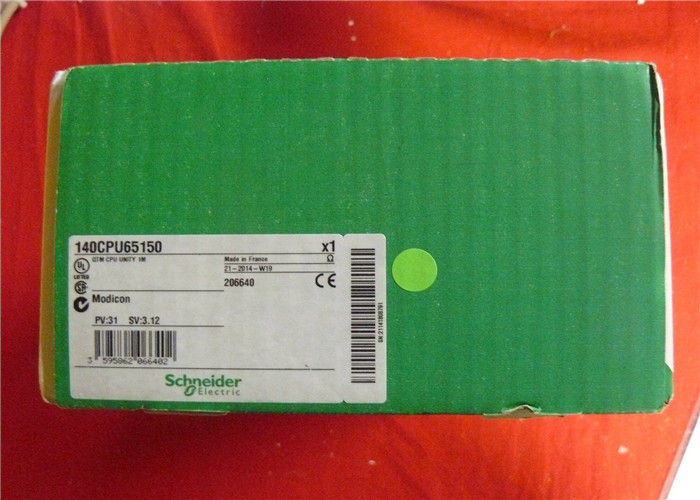

140CPU65150 Modicon Quantum PLC Unity CPU 166MHz 2M 768 7168Kb 1MB 1USB 1ETH

Κατασκευαστής:

Modicon Quantum

Σειρά:

Quantum CPUs

Βάρος:

2 λίβρες

Προϊόν ή εξάρτημα:

Επεξεργαστής Unity

Συχνότητα ρολογιού:

166 MHz

Αριθμός υποδοχών:

10

16

2

4

6

Αριθμός ραφιών:

2 - τοπικό(ά) ράφι(α)

Αριθμός κατανεμημένων σταθμών I/O:

63 σταθμός(οί) - 1 ράφι(α) - 3 κατανεμημένο(α) δίκτυο(α)

Αριθμός απομακρυσμένων σταθμών I/O:

31 - 2 απομακρυσμένο(α) ράφι(α)

Αριθμός διακριτών I/O:

8000 είσοδοι, 8000 έξοδοι - κατανεμημένες - ανά δίκτυο

31744 είσοδοι, 31744 έξοδοι - απομακρυσμένες

Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικές

Αριθμός αναλογικών I/O:

Απεριόριστο (μέγιστο 26 υποδοχές) - τοπικές

500 είσοδοι, 500 έξοδοι - κατανεμημένες - ανά δίκτυο

1984 είσοδοι, 1984 έξοδοι - απομακρυσμένες

Ειδικές εφαρμογές I/O:

Ακριβής χρονοσφράγιση

Μετρητής

Είσοδοι διακοπής υψηλής ταχύτητας

Σειριακή σύνδεση

Αριθμός προαιρετικών μονάδων:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Μέγιστος αριθμός συνδέσεων:

Απεριόριστο (AS-Interface) - τοπικές

6 (Profibus DP) - τοπικές

6 (Modbus Plus) - τοπικές

6 (Ethernet TCP/IP) - τοπικές

4 (AS-Interface) - απομακρυσμένες

2 (AS-Interface) - κατανεμημένες

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Ενσωματωμένος τύπος σύνδεσης:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Έλεγχοι:

Έλεγχος διεργασιών

Περιγραφή μνήμης:

Επεκτάσιμη 8 MB - αποθήκευση αρχείων με κάρτα PCMCIA

Επεκτάσιμη 7168 kB - πρόγραμμα με κάρτα PCMCIA

Εσωτερική RAM 768 kB

Λειτουργία διακόπτη:

Θύρα μνήμης διακόπτη κλειδιού on/off

Δομή εφαρμογής:

4 βοηθητικές εργασίες

32 εργασίες διακοπής χρονοδιακόπτη

128 εργασίες διακοπής

128 εργασίες διακοπής I/O

1 περιοδική γρήγορη εργασία

1 κυκλική/περιοδική κύρια εργασία

Χρόνος εκτέλεσης ανά εντολή:

0.48...0.56 µs κινητής υποδιαστολής

0.0525...0.075 µs Boolean

0.045...0.06 µs σε λέξη

0.045...0.06 µs σε αριθμητική σταθερής υποδιαστολής

Χρόνος εκτέλεσης για 1 K εντολή:

9.91 65 % Boolean και 35 % αριθμητική

10.28 100 % Boolean

Επιβάρυνση συστήματος:

1 ms - κύρια εργασία

0.2 ms - γρήγορη εργασία

Απαίτηση ρεύματος διαύλου:

2160 mA

Τοπική σηματοδότηση:

1 LED κόκκινο για σύγκρουση Ethernet

1 LED πράσινο για δραστηριότητα Ethernet (COM)

Ηλεκτρική σύνδεση:

1 θηλυκός σύνδεσμος, τύπος συνδέσμου: SUB-D 9 για σύνδεση με το Modbus Plus

δίκτυο

1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση διαύλου Modbus

1 σύνδεσμος, τύπος συνδέσμου: RJ45 για σύνδεση δικτύου Ethernet

1 σύνδεσμος, τύπος συνδέσμου: MT-RJ (οπτικές ίνες) για διασύνδεση πρωτευόντων και

δευτερευόντων PLCs (αρχιτεκτονική hot standby
