Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Ενότητα εισαγωγής | Διαμορφώστε το αριθ.: | DI821 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE008550R1 | Προδιαγραφή σημάτων: | εναλλασσόμενο ρεύμα 230 Β, συνεχές ρεύμα 220 Β. |
| Αριθμός καναλιών: | 8 κανάλια | Τύπος σήματος: | Τρέχουσα βύθιση |
| Τύπος: | Αναλογική εισαγωγή | Μηχανικοί: | S800 |
| Επισημαίνω: | ethernet ενότητα ι ο,ψηφιακή εισόδου-εξόδου ενότητα |
||

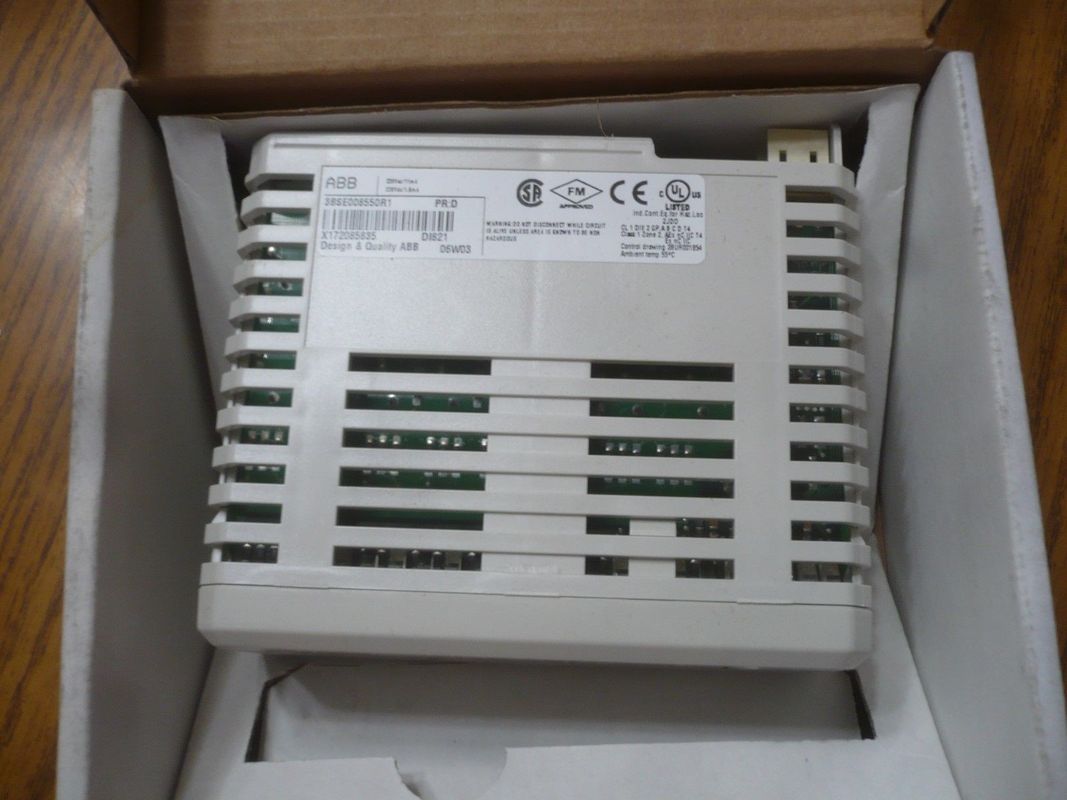

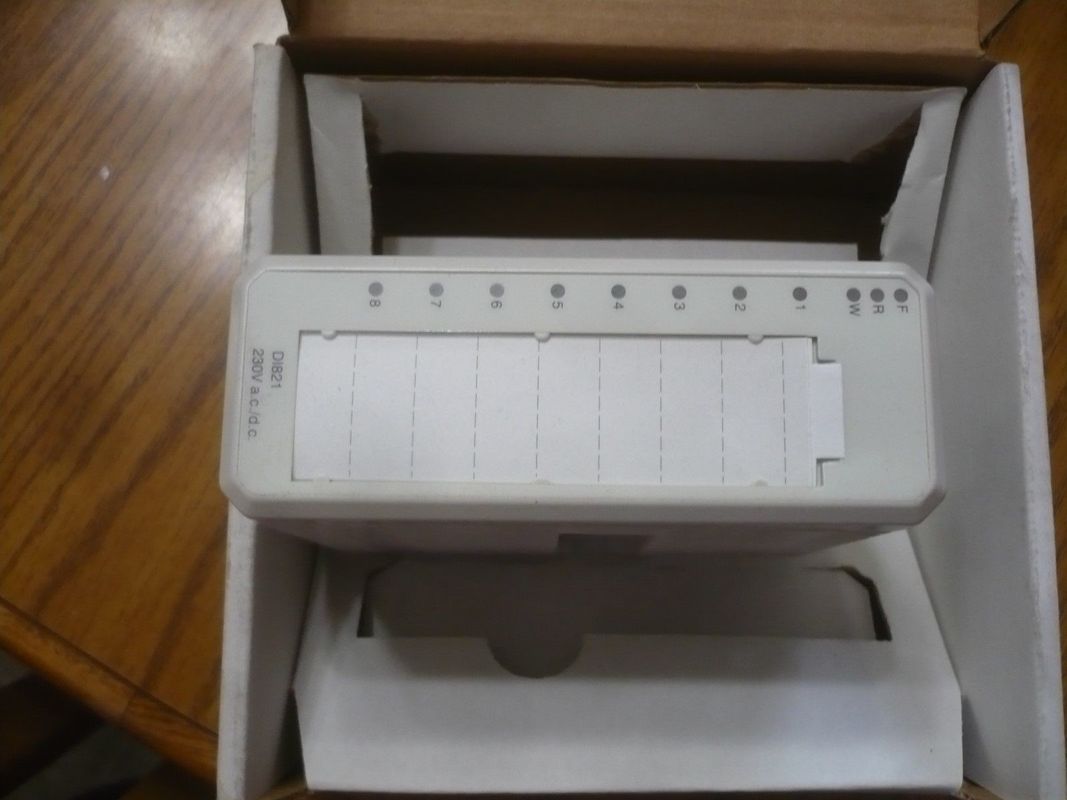

ΕΝΌΤΗΤΑ ΕΙΣΑΓΩΓΉΣ ΕΛΈΓΧΩΝ DI821 3BSE008550R1 ABB BAILEY ΨΗΦΙΑΚΌ 8CH 230V AC/DC
Περιγραφή DI820:
Το DI821 είναι 8 διοχετεύει, εναλλασσόμενο ρεύμα/d.c 230 Β, ψηφιακή ενότητα εισαγωγής για το S800 I/O. Αυτή η ενότητα έχει 8 ψηφιακές εισαγωγές. Η σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος είναι 164 έως 264 Β και το ρεύμα εισαγωγής είναι 11 μΑ στο εναλλασσόμενο ρεύμα 230 Β. Η σειρά τάσης εισαγωγής συνεχούς ρεύματος είναι 175 έως 275 βολτ και το ρεύμα εισαγωγής είναι 1,6 μΑ στο συνεχές ρεύμα 220 Β. Οι εισαγωγές είναι χωριστά απομονωμένες.
Κάθε κανάλι εισαγωγής αποτελείται από το ρεύμα που περιορίζει τα συστατικά, τα τμήματα προστασίας EMC, των οδηγήσεων κρατικής ένδειξης εισαγωγής, το οπτικό εμπόδιο απομόνωσης και ένα αναλογικό φίλτρο (κα 6).
Το κανάλι 1 μπορεί να χρησιμοποιηθεί ως επίβλεψη τάσης που εισάγεται για τα κανάλια 2 - 4, και το κανάλι 8 μπορεί να χρησιμοποιηθεί ως επίβλεψη τάσης που εισάγεται για τα κανάλια 5 - 7. Εάν η τάση που συνδέεται με το κανάλι 1 ή 8 εξαφανίζεται, οι εισαγωγές λάθους ενεργοποιούνται και οι οδηγήσεις προειδοποίησης ανοίγουν. Το σήμα λάθους μπορεί να διαβαστεί από το ModuleBus.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή εισαγωγή |
| Προδιαγραφή σημάτων | εναλλασσόμενο ρεύμα 230 Β, συνεχές ρεύμα 220 Β. |
| Αριθμός άρθρου | 3BSE008550R1 |
| Αριθμός καναλιών | 8 |
| Τύπος σημάτων | Τρέχουσα βύθιση |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Λεπτομερή στοιχεία
| Σειρά τάσης εισαγωγής, «0» | 0..50 εναλλασσόμενο ρεύμα Β, 0..40 συνεχές ρεύμα Β. |
| Σειρά τάσης εισαγωγής, «1» | 164..264 εναλλασσόμενο ρεύμα Β, συνεχές ρεύμα του 175..275 Β. |
| Σύνθετη αντίσταση εισαγωγής | 21 kΩ (εναλλασσόμενο ρεύμα)/kΩ 134 (συνεχές ρεύμα) |
| Απομόνωση | Χωριστά απομονωμένα κανάλια |
| Χρόνοι φίλτρων (ψηφιακός, επιλέξιμος) | 2, 4, 8, κα 16 |
| Σειρά frequencey εισαγωγής | 47..63 Hz |
| Αναλογική On/Off καθυστέρηση φίλτρων | 5 / κα 28 |
| Τρέχων περιορισμός | Η δύναμη αισθητήρων να είναι τρέχουσα που περιορίζεται μπορεί από το MTU |
| Μέγιστο μήκος καλωδίων τομέων | 200 μέτρα (219 ναυπηγεία) 100 pF/m για το εναλλασσόμενο ρεύμα, 600 μέτρα (656 ναυπηγεία) για το συνεχές ρεύμα. |
| Εκτιμημένη τάση μόνωσης | 250 Β |
| Διηλεκτρική τάση δοκιμής | 2000 εναλλασσόμενο ρεύμα Β. |
| Διασκεδασμός δύναμης | Τύπος. 2.8 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 50 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 0 |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Το Φ (ault), Ρ (Η.Ε), W (), διοχετεύει τη θέση 1-16 |
| Επίβλεψη | Η τάση διαδικασίας, διοχετεύει 1 και 8 μπορούν να χρησιμοποιηθούν ανά ομάδα |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Χαρακτηριστικά γνωρίσματα και οφέλη
Περιβάλλον και πιστοποίηση
| Σημάδι CE | Ναι |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Επικίνδυνη θέση | - |
| Θαλάσσια πιστοποίηση | ABS, BV, DNV-GL, LR, RS, CCS |
| Εκτίμηση προστασίας | IP20 σύμφωνα με IEC60529 |
| Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
| Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
| Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
| Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
| EMC | Το EN 61000-6-4 και το EN 61000-6-2 |
| Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
| Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
| Ανώτατη περιβαλλοντική θερμοκρασία | 55 °C (131 °F), για το κάθετο μοντάρισμα σε συμπαγές MTU 40 °C (104 °F) |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Compability
| Χρήση με MTU | TU811, TU813, TU831, TU839, TU851 |
| Κώδικας διαμόρφωσης | Εναλλασσόμενο ρεύμα |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,18 κλ (0,4 λίβρες.) |
