| Όνομα προϊόντων: | Ενότητα εισαγωγής | Διαμορφώστε το αριθ.: | DI814 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BUR001454R1 | Προδιαγραφή σημάτων: | 24 συνεχές ρεύμα Β. |
| Αριθμός καναλιών: | 16 κανάλια | Τύπος σήματος: | Τρέχουσα βύθιση |
| Τύπος: | Αναλογική εισαγωγή | Μηχανικοί: | S800 |
| Υψηλό φως: | ethernet ενότητα ι ο,ψηφιακή εισόδου-εξόδου ενότητα |
||

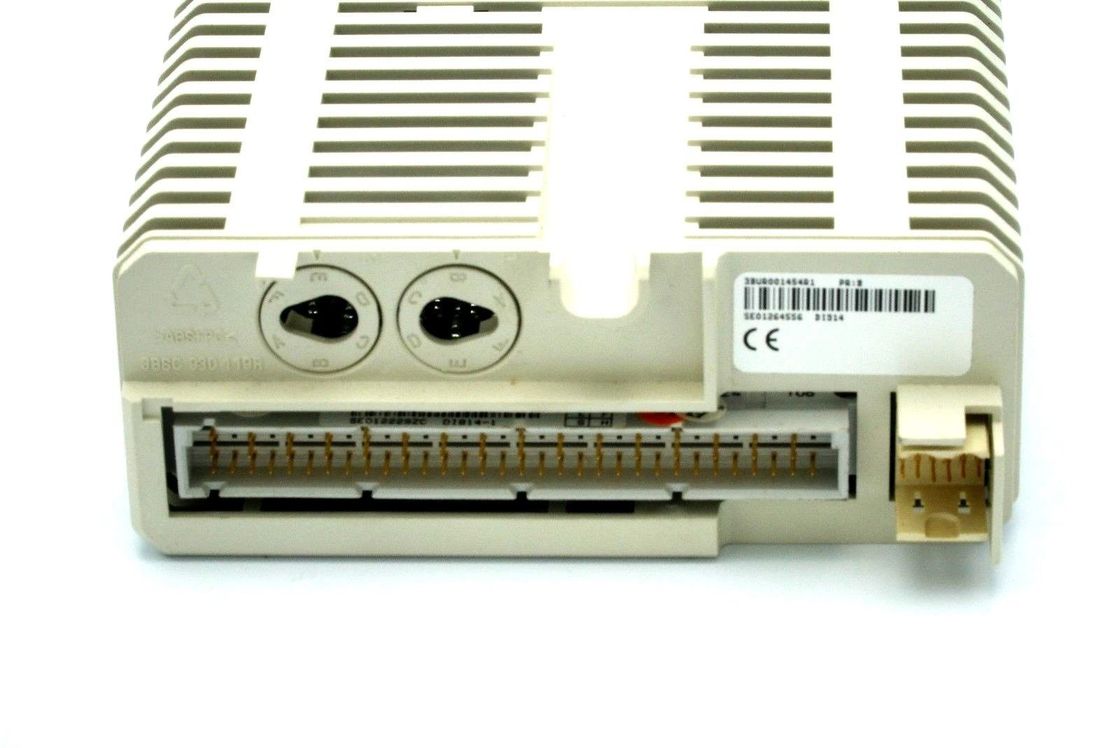

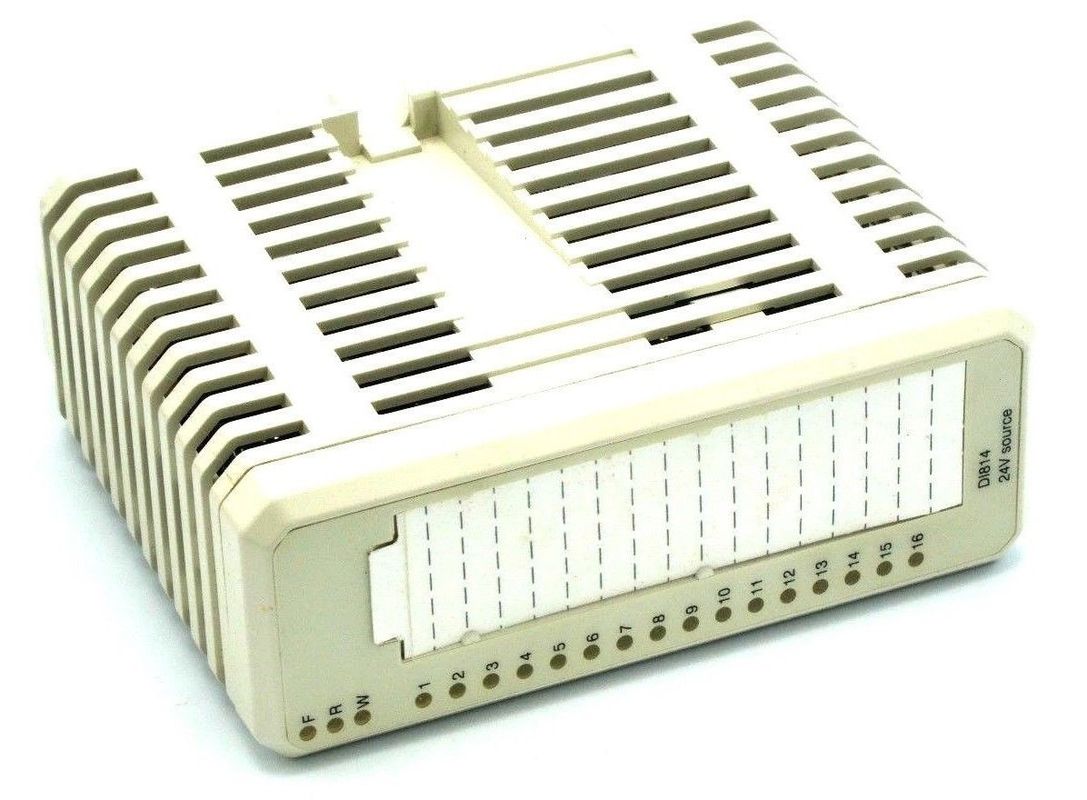

I/O ΨΗΦΙΑΚΉ ΕΝΌΤΗΤΑ ΕΙΣΑΓΩΓΉΣ ABB 3BUR001454R1 S800 DI814 24VDC 2X8 CH. ΝΕΟΣ
Περιγραφή DI814:
Η σειρά τάσης εισαγωγής είναι συνεχές ρεύμα 18 έως 30 βολτ και η τρέχουσα πηγή εισαγωγής είναι 6 μΑ σε 24 V. Οι εισαγωγές διαιρούνται σε δύο χωριστά απομονωμένες ομάδες με οκτώ κανάλια και μια επίβλεψη τάσης που εισάγονται σε κάθε ομάδα. Κάθε κανάλι εισαγωγής αποτελείται από το ρεύμα που περιορίζει τα συστατικά, τα τμήματα προστασίας EMC, των οδηγήσεων κρατικής ένδειξης εισαγωγής και το οπτικό εμπόδιο απομόνωσης. Η εισαγωγή επίβλεψης τάσης διαδικασίας δίνει τα σήματα λάθους καναλιών εάν η τάση εξαφανίζεται. Το σήμα λάθους μπορεί να διαβαστεί μέσω του ModuleBus.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή εισαγωγή |
| Προδιαγραφή σημάτων | 24 συνεχές ρεύμα Β. |
| Αριθμός άρθρου | 3BUR001454R1 |
| Αριθμός καναλιών | 16 |
| Τύπος σημάτων | Τρέχουσα πρόσβαση |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Λεπτομερή στοιχεία
| Σειρά τάσης εισαγωγής, «0» | -30..5 Β |
| Σειρά τάσης εισαγωγής, «1» | 15..30 Β |
| Σύνθετη αντίσταση εισαγωγής | 3.5 kΩ |
| Απομόνωση | Groupwise που απομονώνεται από το έδαφος, 2 ομάδες με 8 κανάλια |
| Χρόνοι φίλτρων (ψηφιακός, επιλέξιμος) | 2, 4, 8, κα 16 |
| Τρέχων περιορισμός | Η δύναμη αισθητήρων να είναι τρέχουσα που περιορίζεται μπορεί από το MTU |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| Εκτιμημένη τάση μόνωσης | 50 Β |
| Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
| Διασκεδασμός δύναμης | Τύπος. 1.8 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 50 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 0 |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W (), κανάλι 1-16 («0» ή «1») |
| Επίβλεψη | Τάση διαδικασίας, 1 ανά ομάδα |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Χαρακτηριστικά γνωρίσματα και οφέλη
Περιβάλλον και πιστοποίηση
| Σημάδι CE | Ναι |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Επικίνδυνη θέση | C1 Div 2 cULus, ζώνη 2 C1 cULus, ζώνη 2 ATEX |
| Θαλάσσια πιστοποίηση | ABS, BV, DNV-GL, LR, RS, CCS |
| Εκτίμηση προστασίας | IP20 σύμφωνα με IEC60529 |
| Διαβρωτική ατμόσφαιρα isa-S71.04 | G3 |
| Κλιματολογικοί λειτουργούντες όροι | 0 έως +55 °C (αποθήκευση -40 έως +70 °C), RH=5 σε 95% καμία συμπύκνωση, IEC/EN 61131-2 |
| Βαθμός ρύπανσης | Βαθμός 2, IEC 60664-1 |
| Μηχανικές λειτουργούσες καταστάσεις | IEC/EN 61131-2 |
| EMC | Το EN 61000-6-4 και το EN 61000-6-2 |
| Overvoltage κατηγορίες | IEC/EN 60664-1, ΤΟ EN 50178 |
| Κατηγορία εξοπλισμού | Κατηγορία Ι σύμφωνα με το IEC 61140 (γη που προστατεύεται) |
| Ανώτατη περιβαλλοντική θερμοκρασία | 55 °C (131 °F), για το κάθετο μοντάρισμα σε συμπαγές MTU 40 °C (104 °F) |
| Συμμόρφωση RoHS | Το EN 50581:2012 |
| Συμμόρφωση WEEE | DIRECTIVE/2012/19/EU |
Compability
| Χρήση με MTU | TU810, TU812, TU814, TU830, TU838 |
| Κώδικας διαμόρφωσης | BE |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,15 κλ (0,33 λίβρες.) |
Τερματικό:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
