Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | ΕΝΟΤΗΤΑ ΕΙΣΑΓΩΓΗΣ | Διαμορφώστε το αριθ.: | AI835A |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE051306R1 | Προδιαγραφή σημάτων: | -30..75 MV γραμμικές ΤΎΠΟΙ TC Β, Γ, Δ, Ε, J, Κ, Λ, Ν, Ρ, S, Τ ΚΑΙ U |
| Αριθμός καναλιών: | 8 κανάλια | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ: | Αριθ. |
| Τύπος: | Αναλογική είσοδος | Μηχανικοί: | S800 |
| Επισημαίνω: | ψηφιακή εισόδου-εξόδου ενότητα,ενότητες PLC ι ο |
||
Αναλογική ενότητα εισαγωγής ABB AI835A S800 3BSE051306R1 8 I/O ενότητα καναλιών
AI835 3BSE008520R1
AI835A 3BSE051306R1
Περιγραφή AI835/AI835A:
Το AI835/AI835A παρέχει 8 διαφορικά κανάλια εισαγωγής για τις μετρήσεις Thermocouple/mV. Οι σειρές μέτρησης διαμορφώσιμες ανά κανάλι είναι: -30 τύποι των MV σε +75 MV γραμμικά, ή TC Β, Γ, Ε, J, Κ, Ν, Ρ, S και Τ, για AI835A επίσης Δ, το Λ και το U.
Ένα από τα κανάλια (κανάλι 8) μπορεί να διαμορφωθεί για μετρήσεις θερμοκρασίας «κρύων συνδέσεων» (τις περιβαλλοντικές), χρησιμεύοντας κατά συνέπεια ως το CJ-κανάλι για το CH. 1… 7. Η θερμοκρασία συνδέσεων μπορεί να μετρηθεί τοπικά σχετικά με τα τερματικά βιδών MTUs, ή σχετικά με μια απόμακρη μορφή μονάδων σύνδεσης η συσκευή.
Εναλλακτικά, μια θερμοκρασία συνδέσεων αποτυπώσεων για την ενότητα μπορεί να τεθεί από το χρήστη (ως παράμετρο) ή για AI835A επίσης από την εφαρμογή. Το κανάλι 8 μπορεί να χρησιμοποιηθεί με τον ίδιο τρόπο με το CH. 1… 7 όταν δεν απαιτείται καμία μέτρηση CJ-θερμοκρασίας.
Γενικές πληροφορίες
| Τύπος | Αναλογική εισαγωγή |
| Προδιαγραφή σημάτων | -30..75 MV γραμμικές ΤΎΠΟΙ TC Β, Γ, Δ, Ε, J, Κ, Λ, Ν, Ρ, S, Τ ΚΑΙ U |
| Αριθμός άρθρου | 3BSE051306R1 |
| Αριθμός καναλιών | 8 |
| Τύπος σημάτων | Δείτε τον πίνακα στις ενότητες S800 και τις μονάδες λήξης, 3BSE020924 |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Λεπτομερή στοιχεία:
| Ψήφισμα | 15 μπιτ |
| Σύνθετη αντίσταση εισαγωγής | > 1 MΩ |
| Απομόνωση | Groupwise που απομονώνεται από το έδαφος |
| Λάθος | Μέγιστο 0,1% |
| Κλίση θερμοκρασίας | Τύπος. 5 ppm/°C, μέγιστα 7 ppm/°C |
| Το κύκλος ζωών αναπροσαρμογών | * (αριθμός ενεργών καναλιών) κα 280 + 80 σε 50 Hz * (αριθμός ενεργών καναλιών) κα 250 + 70 σε 60 Hz |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| CMRR, 50Hz, 60Hz | 120 DB |
| NMRR, 50Hz, 60Hz | > 60 DB |
| Εκτιμημένη τάση μόνωσης | 50 Β |
| Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
| Διασκεδασμός δύναμης | 1.6 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 75 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | 50 μΑ |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W () |
| Επίβλεψη | Ενότητα error: κανάλια αναφοράς, παροχή ηλεκτρικού ρεύματος χαμηλή Λάθος καναλιών: ανοιχτός CJ-κανάλι (CH 8): 100 °C (212°F) |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών (8) |
Χαρακτηριστικά γνωρίσματα και οφέλη
Compability
| Χρήση με MTU | TU810, TU812, TU814, TU818, TU830, TU833 |
| Κώδικας διαμόρφωσης | BA |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,22 κλ (0,49 λίβρες.) |
Τερματικό:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

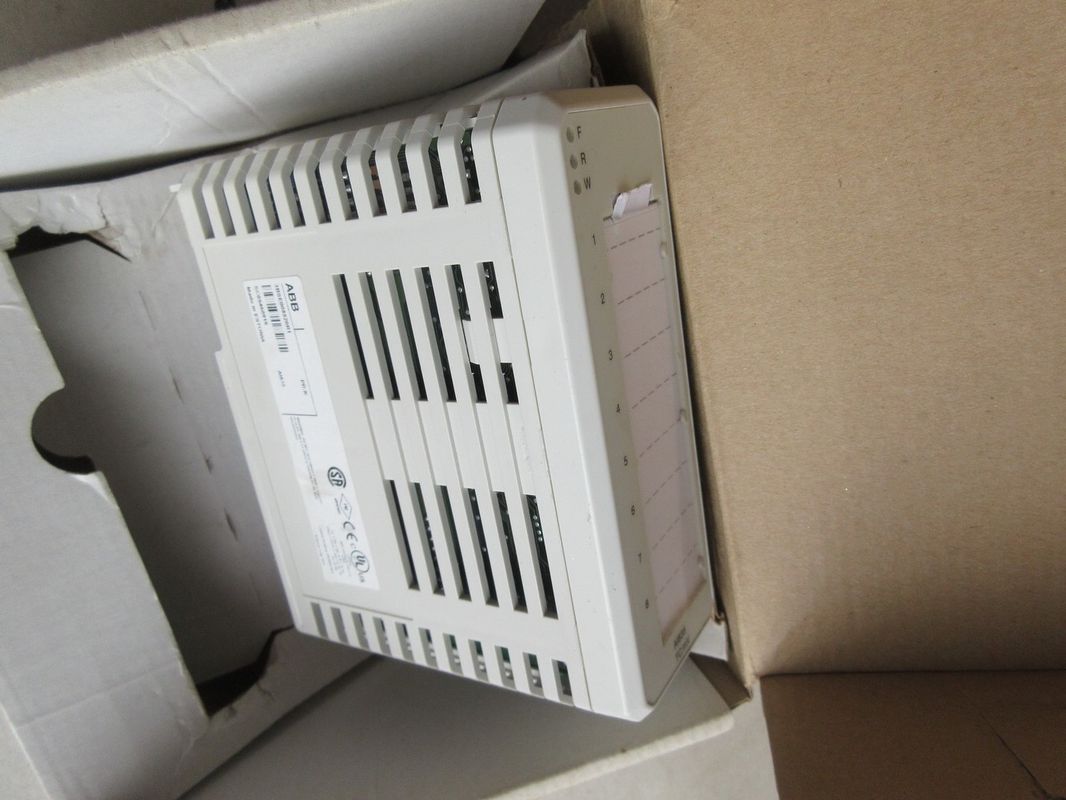

Εικόνα AI835A
