Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Ενότητα εισαγωγής | Διαμορφώστε το αριθ.: | AI825 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE036456R1 | Προδιαγραφή σημάτων: | -20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10V |
| Αριθμός καναλιών: | 4 | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ: | Αριθ. |
| Τύπος: | Αναλογική εισαγωγή | Μηχανικοί: | S800 |
| Επισημαίνω: | ψηφιακή εισόδου-εξόδου ενότητα,ενότητες PLC ι ο |
||
Ψηφιακή I/O ενότητα 4 ενότητας εισαγωγής ABB S800 αναλογική AI825 3BSE036456R1 κανάλια
Περιγραφή AI825:
Η αναλογική ενότητα εισαγωγής AI825 έχει 4 χωριστά γαλβανικές απομονωμένες, διπολικές ρεύμα/εισαγωγές τάσης. Κάθε κανάλι μπορεί να είναι είτε μια τάση είτε τρέχουσα εισαγωγή.
Η ενότητα έχει μια άμεση τρέχουσα εισαγωγή που αντιστέκεται μέχρι 6,3 Β και το α πέρα από προστατευμένη από την την τάση τρέχουσα εισαγωγή που αντιστέκονται μέχρι το συνεχές ρεύμα +30 Β. Το ρεύμα περιορίζεται από έναν PTC αντιστάτη.
Η δύναμη στα στάδια εισαγωγής μετατρέπεται από τα 24 Β στο ModuleBus.
Γενικές πληροφορίες
| Τύπος | Αναλογική εισαγωγή |
| Προδιαγραφή σημάτων | -20. +20 μΑ, 0(4). .20 μΑ, -10. +10 Β, 0(2). .10V |
| Αριθμός άρθρου | 3BSE036456R1 |
| Αριθμός καναλιών | 4 |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Αριθ. |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Λεπτομερή στοιχεία:
| Ψήφισμα | σημείο συν 14 μπιτ |
| Σύνθετη αντίσταση εισαγωγής | 10 MΩ (τάση που εισάγεται) 50 Ω (τρέχουσα εισαγωγή) |
| Απομόνωση | Χωριστά απομονωμένος, κανάλι--κανάλι και για να περιτρέξει κοινό |
| Κάτω από/πέρα από τη σειρά | ± 15% |
| Λάθος | Μέγιστο 0,1% |
| Κλίση θερμοκρασίας | Μέγιστα 47 ppm/°C (0..10V), μέγιστα 34 ppm/°C (±10V), μέγιστα 78 ppm/°C (0..20mA), μέγιστα 57 ppm/°C (±20mA) |
| Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%) | κα 115 (τάση που εισάγεται), κα 130 (τρέχουσα εισαγωγή) |
| Το κύκλος ζωών αναπροσαρμογών | |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| CMRR, 50Hz, 60Hz | 120 DB |
| NMRR, 50Hz, 60Hz | > 40 DB σε 50 Hz, >55 DB σε 60 Hz |
| Εκτιμημένη τάση μόνωσης | 250 Β |
| Διηλεκτρική τάση δοκιμής | 1900 συνεχές ρεύμα CH-CH, συνεχές ρεύμα 3250 Β που αλέθεται/σύστημα Β, |
| Διασκεδασμός δύναμης | Τύπος. 2.5 W, μέγιστο 3,2 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | Τύπος. 70 μΑ, μέγιστα 100 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | Τύπος. 90 μΑ, μέγιστα 110 μΑ |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 0 |
Διαγνωστικά
| Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W () |
| Επίβλεψη | Εσωτερική παροχή ηλεκτρικού ρεύματος |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Χαρακτηριστικά γνωρίσματα και οφέλη
Compability
| Χρήση με MTU | TU811, TU813, TU831 |
| Κώδικας διαμόρφωσης | DA |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,22 κλ (0,49 λίβρες.) |
Τερματικό:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

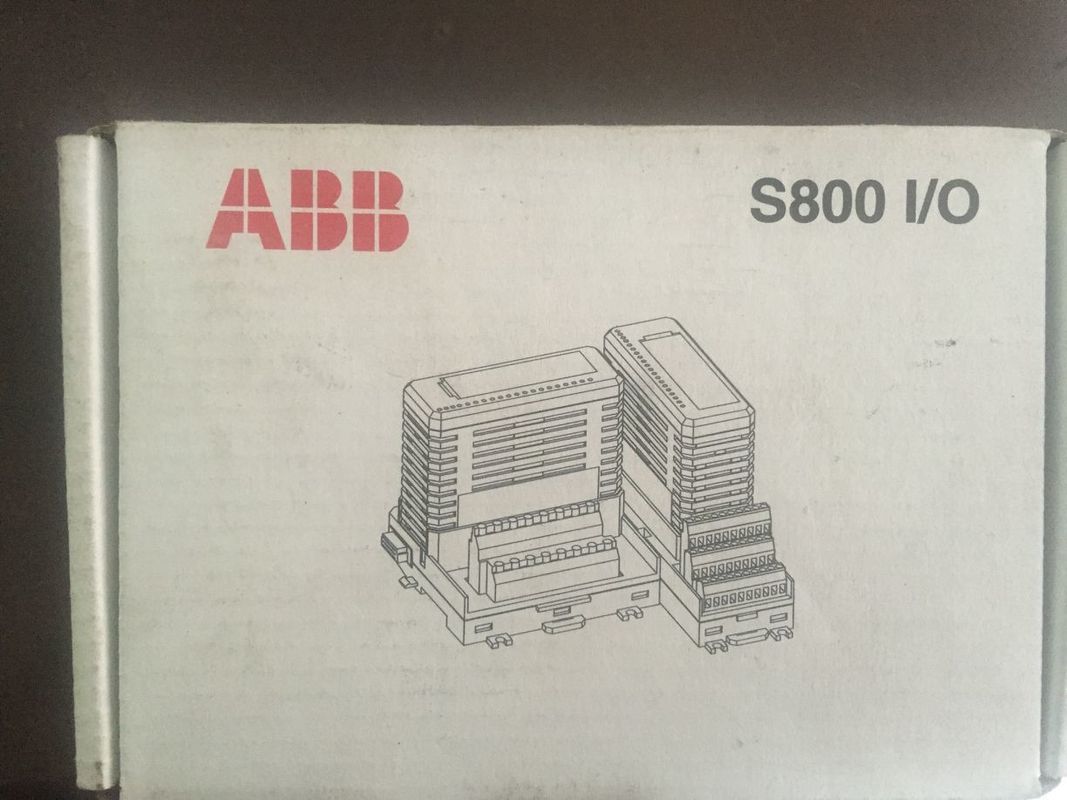

Εικόνα AI825
