Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Ενότητα εισαγωγής | Διαμορφώστε το αριθ.: | AI815 |
|---|---|---|---|
| Αριθμός άρθρου: | 3BSE052604R1 | Προδιαγραφή σημάτων: | 0..20 μΑ, 4..20 μΑ, 0..5 Β, 1..5 Β |
| Αριθμός καναλιών: | 8 | Τύπος σήματος: | Unipolar ενιαίος που τελειώνουν |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ: | Ναι | Μηχανική: | S800 |
| Επισημαίνω: | ψηφιακή εισόδου-εξόδου ενότητα,ενότητες PLC ι ο |
||

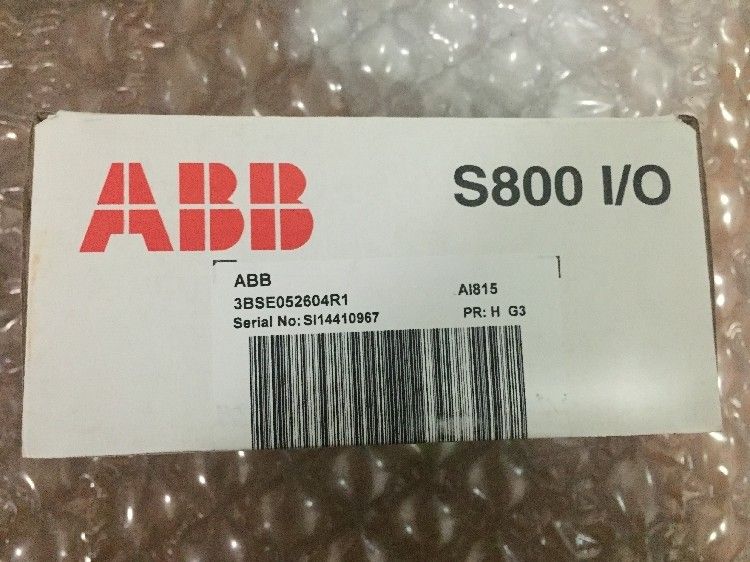

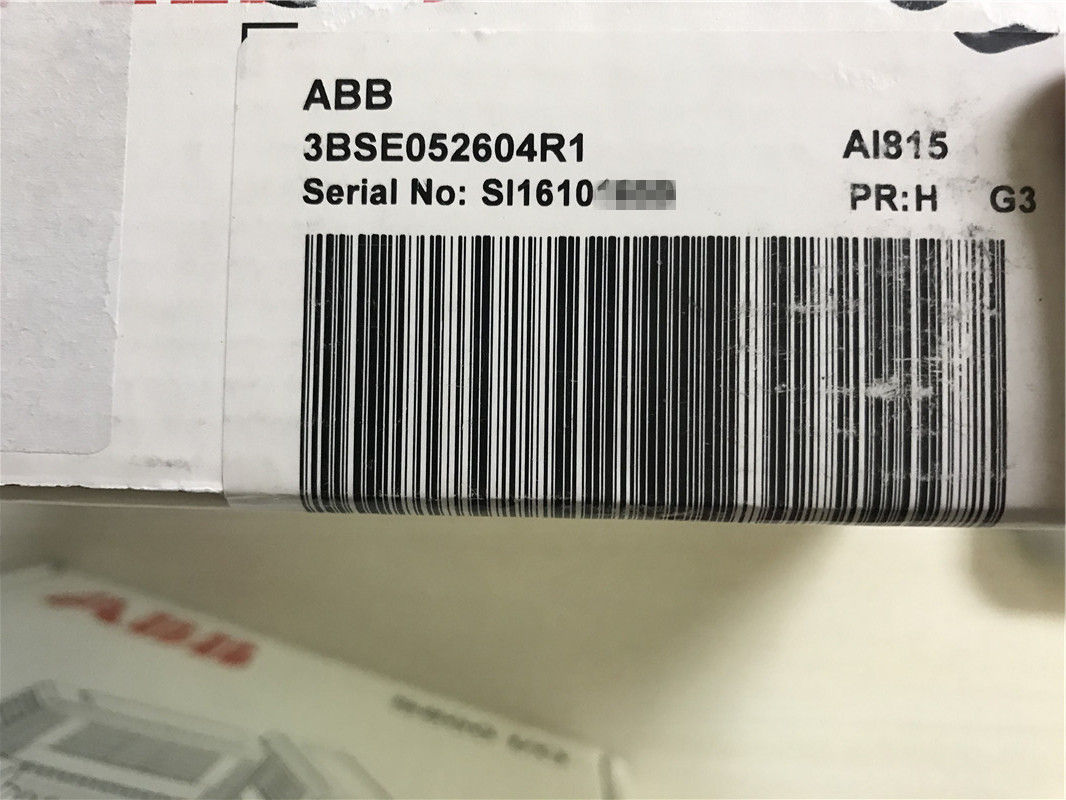

Ψηφιακή Ι Ο ενότητα AI815 8 αναλογική ενότητα εισαγωγής καναλιών 3BSE052604R1 ABB
Γενικές πληροφορίες
| Τύπος | Αναλογική εισαγωγή |
| Προδιαγραφή σημάτων | 0..20 μΑ, 4..20 μΑ, 0..5 Β, 1..5 Β |
| Αριθμός άρθρου | 3BSE052604R1 |
| Αριθμός καναλιών | 8 |
| Τύπος σημάτων | Unipolar ενιαίος που τελειώνουν |
| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | Ναι |
| SOE | Αριθ. |
| Πλεονασμός | Αριθ. |
| Υψηλή ακεραιότητα | Αριθ. |
| Εγγενής ασφάλεια | Αριθ. |
| Μηχανικοί | S800 |
Λεπτομερή στοιχεία:
| Ψήφισμα | 12 μπιτ |
| Σύνθετη αντίσταση εισαγωγής | 10 MΩ (τάση που εισάγεται) 250 Ω (τρέχουσα εισαγωγή συμπεριλαμβανομένου PTC) |
| Απομόνωση | Groupwise που απομονώνεται από το έδαφος |
| Κάτω από/πέρα από τη σειρά | 0 / +15% |
| Λάθος | Μέγιστο 0,1% |
| Κλίση θερμοκρασίας | Μέγιστα 50 ppm/°C |
| Φίλτρο εισαγωγής (χρόνος ανόδου 0-90%) | κα 290 |
| Το κύκλος ζωών αναπροσαρμογών | κα 10 |
| Τρέχων περιορισμός | Χτισμένος στην τρέχουσα περιορισμένη δύναμη συσκευών αποστολής σημάτων |
| Μέγιστο μήκος καλωδίων τομέων | 600 μέτρα (656 ναυπηγεία) |
| NMRR, 50Hz, 60Hz | > 40 DB |
| Εκτιμημένη τάση μόνωσης | 50 Β |
| Διηλεκτρική τάση δοκιμής | εναλλασσόμενο ρεύμα 500 Β. |
| Διασκεδασμός δύναμης | 3.5 W |
| Τρέχουσα κατανάλωση +5 Β Modulebus | 100 μΑ |
| Τρέχουσα κατανάλωση +24 Β Modulebus | Μέγιστα 265 μΑ (22 μΑ + * ρεύμα συσκευών αποστολής σημάτων 1,32) |
| Τρέχουσα κατανάλωση +24 Β εξωτερικά | 50 μΑ |
Περιγραφή AI815:
Η αναλογική ενότητα εισαγωγής AI815 έχει 8 κανάλια. Οι ενότητες μπορούν να διαμορφωθούν για την τάση ή τις τρέχουσες εισαγωγές. Τα σήματα ρευμάτων και τάσης δεν μπορούν να αναμιχθούν στην ίδια I/O ενότητα. Η τάση και η τρέχουσα εισαγωγή είναι σε θέση να αντισταθούν overvoltage ή ένα undervoltage τουλάχιστον του συνεχούς ρεύματος 11 Β.
Η αντίσταση εισαγωγής για την εισαγωγή τάσης είναι μεγαλύτερη από το ωμ 10 Μ, και η αντίσταση εισαγωγής για την τρέχουσα εισαγωγή είναι 250 ωμ. Η ενότητα διανέμει τον εξωτερικό ανεφοδιασμό συσκευών αποστολής σημάτων ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ συμβατό σε κάθε κανάλι. Αυτό προσθέτει μια απλή σύνδεση για να διανείμει τον ανεφοδιασμό σε 2 3 καλωδίων συσκευές αποστολής σημάτων καλωδίων ή. Η δύναμη συσκευών αποστολής σημάτων εποπτεύεται και το ρεύμα περιορισμένος. Εάν μια εξωτερική παροχή ηλεκτρικού ρεύματος χρησιμοποιείται για τη σίτιση των συσκευών αποστολής σημάτων ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ, η παροχή ηλεκτρικού ρεύματος πρέπει να είναι συμβατό σύστημα ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ.
Χαρακτηριστικά γνωρίσματα και οφέλη
MTUs που ταιριάζει με αυτό το προϊόν
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Διαγνωστικά
| Μπροστινές οδηγήσεις | Φ (ault), Ρ (Η.Ε), W () |
| Επίβλεψη | Λάθος ενότητας, εάν: ανάλογο που διαβάζονται πίσω, τάση αναφοράς, εσωτερική παροχή ηλεκτρικού ρεύματος, checksum, φύλακας και λάθος μνήμης Εξωτερικό λάθος καναλιών, εάν: εξωτερική παροχή ηλεκτρικού ρεύματος χαμηλή, λάθος δύναμης συσκευών αποστολής σημάτων |
| Ένδειξη θέσης της επίβλεψης | Λάθος ενότητας, προειδοποίηση ενότητας, λάθος καναλιών |
Διαστάσεις
| Ύψος | 119 χιλ. (4,7») |
| Πλάτος | 45 χιλ. (1,77») |
| Βάθος | 102 χιλ. (4,01»), 111 χιλ. (4,37») συμπεριλαμβανομένου του συνδετήρα |
| Βάρος | 0,23 κλ (0,51 λίβρες.) |
I/O ενότητες
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Τερματικό:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
