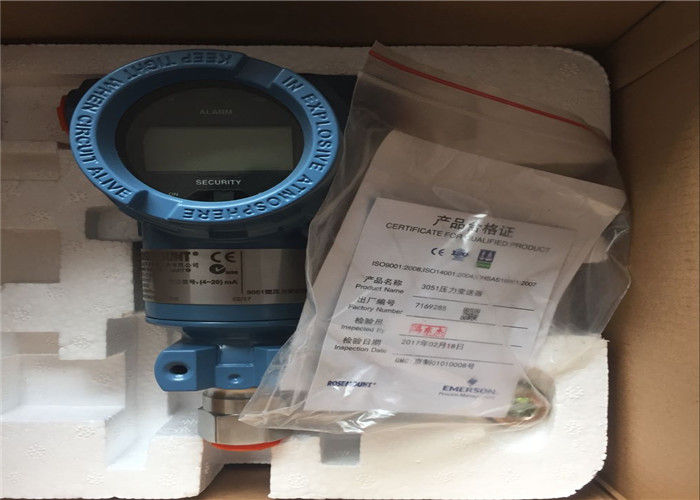

Rosemount 3051 Smart DP Cell Transmitter Pressure Temperature Transmitter 3051DP 3051GP
3051DP 3051GPΠεριγραφή
Η οικογένεια Rosemount 3051 Pressure Transmitter είναι μια παγκοσμίως γνωστή σειρά οργάνων για τη μέτρηση της πίεσης, της διαφορικής πίεσης και της στάθμης σε βιομηχανικές διεργασίες. Ο 3051ΔΠΤο μοντέλο (Διαφορική πίεση) έχει σχεδιαστεί για εφαρμογές ροής, στάθμης και διαφορικής πίεσης όπου η πίεση μετράται σε δύο σημεία (π.χ. σε μια πλάκα στομίου). Ο 3051 GPΤο μοντέλο (Gauge Pressure) μετρά την πίεση σε σχέση με την ατμοσφαιρική πίεση. Γνωστοί για την εξαιρετική αξιοπιστία, τη σταθερότητα και την ακρίβειά τους, αυτοί οι πομποί αποτελούν τον ακρογωνιαίο λίθο της μέτρησης διεργασιών σε βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, τα χημικά, η παραγωγή ενέργειας και η επεξεργασία νερού. Διαθέτουν την βιομηχανική τεχνολογία χωρητικών αισθητήρων, παρέχοντας στιβαρή απόδοση ακόμη και σε δύσκολες συνθήκες.
3051DP 3051GPΧαρακτηριστικά
- •
Ανώτερη απόδοση:Προσφέρει υψηλή ακρίβεια (έως ±0,075% του εύρους για το 3051DP, ±0,1% για το 3051GP), εξασφαλίζοντας ακριβή μέτρηση για τον κρίσιμο έλεγχο της διαδικασίας.
- •
Απαράμιλλη σταθερότητα:Οι προηγμένες διαδικασίες σχεδιασμού και κατασκευής αισθητήρων έχουν ως αποτέλεσμα τη μακροπρόθεσμη μετατόπιση λιγότερο από ±0,15% του URL ανά 10 χρόνια, μειώνοντας τις ανάγκες συντήρησης και τους κύκλους βαθμονόμησης.
- •
Τεχνολογία ισχυρού αισθητήρα:Ο αποδεδειγμένα χωρητικός αισθητήρας πυριτίου παρέχει εξαιρετική προστασία από την υπερπίεση και αντοχή σε κραδασμούς και κραδασμούς.
- •
Έξυπνα Ηλεκτρονικά:Διαθέτει την ισχυρή τεχνολογία Sensor™, η οποία περιλαμβάνει λεπτομερή διαγνωστικά, διαμορφώσιμη οθόνη LCD και ευρεία αναλογία ενεργοποίησης (έως 100:1), επιτρέποντας σε έναν πομπό να καλύπτει ένα ευρύ φάσμα εφαρμογών.
- •
Παγκόσμια Πιστοποιήσεις Ασφάλειας:Διατίθενται με ένα ευρύ φάσμα διεθνών εγκρίσεων ασφάλειας και επικίνδυνων περιοχών (π.χ. FM, ATEX, IECEx, SIL 2/3), καθιστώντας τα κατάλληλα για χρήση παγκοσμίως σε δυνητικά εκρηκτικές ατμόσφαιρες.
- •
Εύκολη ενσωμάτωση και διαμόρφωση:Μπορεί εύκολα να ρυθμιστεί και να παρακολουθηθεί χρησιμοποιώντας το Rosemount 375 Field Communicator, τη Διαχείριση Συσκευών AMS ή την τοπική διεπαφή με κουμπιά.
3051DP 3051GPΥλικό & Εφαρμογή
- •
Διαφράγματα αισθητήρα:Διατίθεται σε ποικιλία υλικών συμπεριλαμβανομένων Ανοξείδωτο ατσάλι 316L, Hastelloy C-276, Monel, και Ταντάλιογια το χειρισμό διαβρωτικών και λειαντικών μέσων.
- •
Συνδέσεις διαδικασίας:Τυπικά κατασκευασμένο από 316 Ανοξείδωτο ατσάλι. Άλλα κράματα όπως το Carbon Steel ή το Hastelloy είναι διαθέσιμα για συγκεκριμένες υπηρεσίες.
- •
Ηλεκτρονικά Στέγαση:Κατασκευασμένο από ανθεκτικό Κράμα αργιλίουμε εποξειδικό φινίρισμα πολυουρεθάνης. Διατίθενται προαιρετικά περιβλήματα από ανοξείδωτο χάλυβα για εξαιρετικά διαβρωτικά περιβάλλοντα.
- •
Τσιμούχες/Δακτύλιοι Ο:Η τυπική σφραγίδα είναι Viton (FKM). Επιλογές όπως EPDM, Kalrez (FFKM), και PTFEείναι διαθέσιμα για διαφορετικές απαιτήσεις θερμοκρασίας και χημικής συμβατότητας.
3051DP 3051GPΒασικές Εφαρμογές:
- •
3051DP:Μέτρηση ροής (με χρήση πλακών στομίου, Venturis), στάθμη υγρού σε κλειστές δεξαμενές, παρακολούθηση φίλτρου και διαφορική πίεση μεταξύ του εξοπλισμού.
- •
3051GP:Μέτρηση πίεσης σε δοχεία και αγωγούς, πίεση εκκένωσης αντλίας, στάθμη δεξαμενής (υδροστατική) και πτώση πίεσης φίλτρου/πλυντρίδας.
3051DP 3051GPΣημαντικές Παράμετροι
Ο παρακάτω πίνακας συγκρίνει τις βασικές προδιαγραφές για τους πομπούς Rosemount 3051DP και 3051GP.
|
|
Rosemount 3051DP (διαφορική πίεση)
|
Rosemount 3051GP (Μανόμετρο πίεσης)
|
|
|
|
|
|
Το 3051DP μετρά τη διαφορά μεταξύ δύο πιέσεων.
|
|
|
±0,075%βαθμονομημένου ανοίγματος
|
±0,1%βαθμονομημένου ανοίγματος
|
Τιμές ακρίβειας αναφοράς. περιλαμβάνει τη γραμμικότητα, την υστέρηση και την επαναληψιμότητα.
|
|
|
±0,15% της διεύθυνσης URL ανά 10 χρόνια
|
±0,15% της διεύθυνσης URL ανά 10 χρόνια
|
URL = Ανώτατο όριο εύρους. Βασικός δείκτης μακροπρόθεσμης αξιοπιστίας.
|
|
|
|
|
Δυνατότητα ρύθμισης του εύρους μέτρησης εντός των ορίων του πομπού.
|
|
|
0-5 inH2O έως 0-2000 psi (εξαρτάται από το μοντέλο)
|
0-30 inH2O έως 0-10.000 psi (εξαρτάται από το μοντέλο)
|
URL = Ανώτατο όριο εύρους. Διατίθεται μεγάλη ποικιλία.
|
|
|
Διαφέρει ανάλογα με το μοντέλο (π.χ. έως 3600 psi)
|
|
Η μέγιστη πίεση γραμμής που μπορεί να αντέξει ο αισθητήρας. Κρίσιμο για εφαρμογές DP.
|
|
|
< ±0,15% της διεύθυνσης URL ανά 1000 psi
|
< ±0,1% της διεύθυνσης URL ανά 1000 psi
|
Η επίδραση στην ακρίβεια αφού υποβληθεί σε πίεση πάνω από τη διεύθυνση URL.
|
|
Εύρος θερμοκρασίας διεργασίας
|
-40 έως 248 °F (-40 έως 120 °C)
|
-40 έως 248 °F (-40 έως 120 °C)
|
Με στάνταρ τηλεχειριστήρια. Είναι δυνατά εκτεταμένα εύρη.
|
|
Εύρος θερμοκρασίας περιβάλλοντος
|
-40 έως 185 °F (-40 έως 85 °C)
|
-40 έως 185 °F (-40 έως 85 °C)
|
|
|
|
4-20 mA HART με ψηφιακό σήμα
|
4-20 mA HART με ψηφιακό σήμα
|
Διατίθενται επίσης οι επιλογές Foundation Fieldbus και PROFIBUS-PA.
|
|
|
|
|
|
|
|
|
| Μάρκα: |
ΡΟΖΜΟΥΝΤ |
| Κατάσταση: |
εξαρτήματα |
| Μοντέλο: |
3051DP 3051GP1 |
| Τάση τροφοδοσίας (DC): |
10,5 - 30 V-DC |
| Βαθμονόμηση (Ελάχιστο-Μέγιστο): |
0 - 25 IN-H2O |
| Τύπος: |
Πίεση |
| Βάρος αποστολής: |
7,95 λίβρες |
| Διαστάσεις αποστολής: |
9,50 x 4,50 x 5,50 ίντσες |
| SKU: |
D539689 (IDN) |
| Κατηγορία: |
Πομποί |
| Πρόσθετες σημειώσεις: |
ΚΟΠΗ ΣΥΝΔΕΣΗΣ ΑΝΗΛΗΤΗ |
Οι τεχνικοί δείκτες πομπού 3051 είναι οι εξής:
| Όνομα μοντέλο |
Εύρος μέτρησης |
Range Ratio |
Ακρίβεια |
| Πομπός Διαφορικής Πίεσης 3051CD |
0-0,5 inH2O έως 2000 Psi |
100:1 |
0,075% |
| Πομπός μανόμετρο 3051CG |
0-2,5 inH2O έως 2000 Psi |
100:1 |
0,075% |
| Πομπός απόλυτης πίεσης 3051CA |
0-0,167 Psia έως 2000 Psi |
100:1 |
0,075% |
| Πομπός απόλυτης πίεσης 3051TA |
0-0,3-1MPsia |
100:1 |
0,075% |
| Πομπός μανόμετρου 3051TG |
0,3-1MPsig |
100:1 |
0,075% |
| Πομπός επιπέδου 3051L |
2,5 inH2O-8310H2O |
100:1 |
0,075% |
| Πομπός διαφορικής πίεσης 3051HD |
0-0,62kPa έως 13800kPa |
100:1 |
0,075% |
| Πομπός μανόμετρου 3051HG |
0-0,62kPa έως 13800kPa |
100:1 |
0,075% |
| Πομπός Διαφορικής Πίεσης 3051PD |
0-0,62kPa έως 248kPa |
10:1 |
0,05% |
| Πομπός μανόμετρο 3051PG |
0-0,62kPa έως 13800kPa |
10:1 |
0,05%
|
Μοντέλο 3051C Πομπός χαμηλής ισχύος 6-12V DC τροφοδοτικό, κατανάλωση ισχύος 18-36mW, έξοδος 4-20mA, η κατανάλωση ενέργειας είναι μεγαλύτερη από 200mW. Οι έξοδοι 0,8-3,2V και 1-5V είναι προαιρετικές.
1, η αρχή λειτουργίας
Κατά τη λειτουργία, το διάφραγμα απομόνωσης και το υγρό πλήρωσης στις πλευρές υψηλής και χαμηλής πίεσης μεταφέρουν την πίεση διεργασίας στο υγρό πλήρωσης και στη συνέχεια το υγρό πλήρωσης μεταφέρει την πίεση στο αισθητήριο διάφραγμα στο κέντρο του αισθητήρα. Το αισθητήριο διάφραγμα είναι ένα τεντωμένο ελαστικό στοιχείο του οποίου η μετατόπιση ποικίλλει ανάλογα με την πίεση (για πομπούς μετρητή GP, η ατμοσφαιρική πίεση εφαρμόζεται στην πλευρά χαμηλής πίεσης του αισθητηρίου διαφράγματος). Πομπός απόλυτης πίεσης AP, η πλευρά χαμηλής πίεσης διατηρεί πάντα μια πίεση αναφοράς. Η μέγιστη μετατόπιση του διαφράγματος ανίχνευσης είναι 0,004 ίντσες (0,1 mm) και η ποσότητα μετατόπισης είναι ανάλογη της πίεσης. Οι χωρητικές πλάκες και στις δύο πλευρές ανιχνεύουν τη θέση του αισθητηρίου διαφράγματος. Η διαφορά χωρητικότητας μεταξύ του διαφράγματος ανίχνευσης και της χωρητικής πλάκας μετατρέπεται σε αντίστοιχο σήμα εξόδου ρεύματος, τάσης ή ψηφιακού HART (High Speed Addressable Remote Transmitter Data Highway).
2 χαρακτηριστικά προϊόντος
·Πλήρης σειρά πομπών
· Εύρος μέτρησης: 0-0,5 inH2O έως 6000psig
·Μικρή δομή, ισχυρή, αντικραδασμική
· Αρθρωτή δομή
· Ρυθμιζόμενη απόσβεση
· Πολλαπλές επιλογές για ευέλικτη εφαρμογή
·Έξυπνα, αναλογικά ή κυκλώματα χαμηλής ισχύος
· Ηλεκτρική σύνδεση και εγκατάσταση: εξοπλισμένο με μια ποικιλία συνδετήρων διεργασίας και φλάντζες στερέωσης.
3 τεχνικές προδιαγραφές:
1, εξαιρετική απόδοση: ακρίβεια 0,075% αναλογία εύρους 100:1
2, διαφορική πίεση: εύρος βαθμονόμησης από 0,5 inH2O έως 2000psi
3, πίεση μετρητή: εύρος βαθμονόμησης από 2,5 inH2O έως 2000psi
4, απόλυτη πίεση: εύρος βαθμονόμησης από 0,167 psia έως 4000 psia
5, διάφραγμα απομόνωσης διεργασίας: ανοξείδωτος χάλυβας, Hastelloy CR, Monel R, (μόνο CD, CG) και επίχρυσο Monel
6, συμπαγής σχεδιασμός, ανθεκτικός και ελαφρύς, εύκολος στην εγκατάσταση
Λεπτομέρειες αντικειμένου:
| Κατασκευαστής: |
ΡΟΖΜΟΥΝΤ |
| Περιγραφή από τον κατασκευαστή: |
Αυτό το μοντέλο είναι παλιό στοκ από τον Σεπτέμβριο του 2012
Οι πομποί συνεπίπεδης πίεσης Rosemount 3051S είναι ο ηγέτης στον κλάδο για τη μέτρηση διαφορικής, μετρητή και απόλυτης πίεσης. Η πλατφόρμα Coplanar επιτρέπει την απρόσκοπτη ενσωμάτωση με πολλαπλούς, πρωτεύοντα στοιχεία και λύσεις στεγανοποίησης.
Η σειρά οργάνων 3051S Coplanar Pressure Transmitter μπορεί να βελτιστοποιήσει τη λειτουργία σας σε τέσσερις κρίσιμους τομείς: παραγωγή, ποιότητα, ενεργειακή απόδοση και ασφάλεια και περιβάλλον. Αξιοποιώντας την ισχύ του κλιμακούμενου Rosemount 3051S σε ολόκληρη τη λειτουργία σας, θα ελαχιστοποιήσετε τη μεταβλητότητα της διαδικασίας, θα αποκτήσετε μεγαλύτερη εικόνα της διαδικασίας, θα μειώσετε τη συντήρηση και το χρόνο διακοπής λειτουργίας και θα ανταποκριθείτε στις ρυθμιστικές απαιτήσεις. Επιπλέον, είναι εύκολο να το χρησιμοποιήσουν οι άνθρωποι σας, διασφαλίζοντας ότι θα αξιοποιήσετε πλήρως τις δυνατότητες της επένδυσής σας στη μέτρηση.
Με το Rosemount 3051 και το Power Advisory Diagnostics μπορείτε να εντοπίσετε το πρόβλημα πριν εμφανιστεί – είτε στο όργανο είτε οπουδήποτε στον ηλεκτρικό βρόχο σας.
Η σειρά οργάνων Rosemount 3051S παρέχει ακριβείς και αξιόπιστες μετρήσεις κάθε φορά, ώστε να μπορείτε να μειώσετε τη συντήρηση, τις διακοπές, τη μεταβλητότητα της διαδικασίας και να επιτύχετε ταχύτερες εκκινήσεις
• Ακρίβεια αναφοράς: 0,025% του Span
• Μακροχρόνια Σταθερότητα: 15 χρόνια
• Περιορισμένη Εγγύηση: 15 χρόνια
• Rangedown: 200:1
• Εγκατεστημένη συνολική απόδοση: 0,1% του εύρους
• Προηγμένα διαγνωστικά με πιστοποίηση ασφαλείας SIL 2/3
Χαρακτηριστικά
- Ultra, ultra για ροή και κλασική απόδοση
- Πρωτόκολλα fieldbus 4-20 mA HART, Wireless, FOUNDATION
- Μετρήσεις, διαφορικές ή απόλυτες μετρήσεις
- Επιλογές απομακρυσμένης οθόνης και διεπαφής
- Εύρος έως 4000psi (275 bar)
- Ρύθμιση μηδενισμού και ανοίγματος
- Ειδοποιήσεις PlantWeb
- Όριο πίεσης διάρρηξης: 10.000 psig (689,5 bar)
|
| Κατάσταση: |
ΝΕΟ ΑΝΟΙΧΤΟ ΚΟΥΤΙ παλιό απόθεμα, Μερικά κουτιά έχουν ζημιά από νερό, σημάδια στις μονάδες είναι άθικτα και δεν έχουν χρησιμοποιηθεί ποτέ. Ορισμένα εξαρτήματα ενδέχεται να έχουν κάποια σημάδια από την εγκατάσταση για να χρησιμοποιηθούν στο έργο, αλλά δεν χρησιμοποιούνται ποτέ |
Προδιαγραφές:
| Rangedown |
Έως 150:1 |
| Πρωτόκολλο Επικοινωνίας |
4-20 mA HART,ΑσύρματοςHART®, FOUNDATION fieldbus, Profibus, 1-5 V HART χαμηλής ισχύος |
| Εύρος μέτρησης |
Έως 2000psi (137,89 bar) Διαφορικό, Έως 2000psig (137,89 bar) Gage, Έως 4000psi (275,79 bar) Απόλυτο |
| Διαβρεγμένο υλικό |
316L SST, κράμα C-276, κράμα 400, ταντάλιο, επιχρυσωμένο κράμα 400, επίχρυσο 316 λίτρο SST |
| Διαγνωστικά |
Basic Diagnostics, Power Advisory Diagnostics |
| Πιστοποιήσεις/Εγκρίσεις |
SIL 2/3 πιστοποιημένο κατά IEC 61508 από ανεξάρτητο τρίτο μέρος, NSF, NACE, επικίνδυνη τοποθεσία, δείτε τις πλήρεις προδιαγραφές για την πλήρη λίστα των πιστοποιήσεων |
| Διαβρεγμένο υλικό |
316L SST, κράμα C-276, κράμα 400, ταντάλιο, επιχρυσωμένο κράμα 400, επίχρυσο 316 λίτρο SST |
| Διαγνωστικά |
Basic Diagnostics, Power Advisory Diagnostics |
| Πιστοποιήσεις/Εγκρίσεις |
SIL 2/3 πιστοποιημένο κατά IEC 61508 από ανεξάρτητο τρίτο μέρος, NSF, NACE, επικίνδυνη τοποθεσία, δείτε τις πλήρεις προδιαγραφές για την πλήρη λίστα των πιστοποιήσεων
|
Τύπος παραγγελίας της σειράς 3051:
1. Πομπός ομοεπίπεδης πίεσης Rosemount 3051C
2. Πομπός πίεσης εν σειρά Rosemount 3051T
3. Ροόμετρο Rosemount 3051CFA Annubar
4. Rosemount 3051CFC Compact Ροόμετρο
5. Rosemount 3051CFP Integral Orifice Flowmeter
6. Rosemount 3051L Level Transmitter
