Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εμπορικό σήμα: | Σνάιντερ | Πρότυπο: | 140NOC78100 |
|---|---|---|---|
| Θέση προέλευσης: | FR | Τύπος: | Επεξεργαστής/ελεγκτής |
| σχήμα ενότητας: | Πρότυπα | Σειρά: | Επικοινωνίες |
| Τρόπος ανταλλαγής: | Πλήρης - ντούμπλεξ | Χαρακτηρισμός: | CE |
| Υψηλό φως: | ethernet ελεγκτές PLC,βιομηχανική αυτοματοποίηση που χρησιμοποιεί το PLC |
||

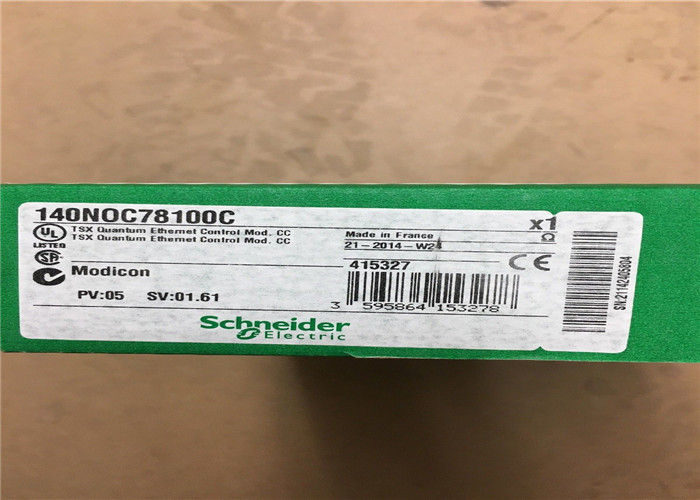

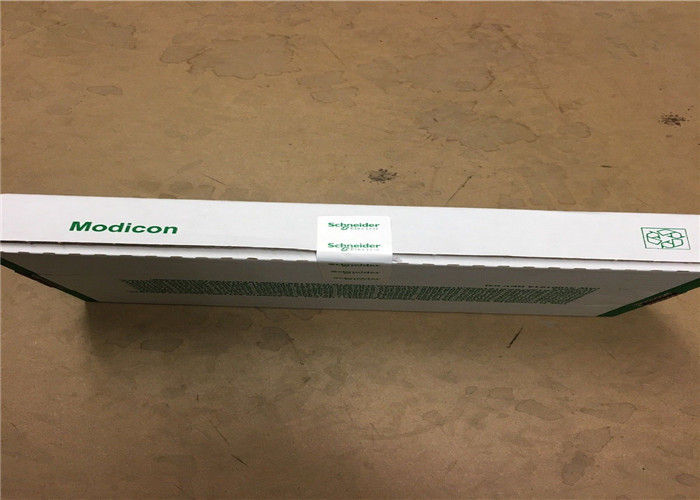

Προγραμματίσημος ελεγκτής ΣΝΆΙΝΤΕΡ 140NOC78100 λογικής PLC ΠΟΥ ΕΠΙΚΟΙΝΩΝΕΊ MOUDLE
SIL
ΣΗΜΕΙΩΣΗ: Για τους πλήρεις ορισμούς και τις παραμέτρους σχετικούς με τις εκτιμήσεις SIL αναφέρετε tomIEC 61508, «λειτουργική ασφάλεια των ηλεκτρικών/ηλεκτρονικών/προγραμματίσημων ηλεκτρονικών σχετικών με την ασφάλεια συστημάτων». Υπό τον όρο ότι εδώ είναι ένας μερικός καθορισμός. το ιδιαίτερο επίπεδο επιπέδων ασφάλειας (1 από πιθανά 4) για τη διευκρίνιση των απαιτήσεων ασφάλειας της ασφάλειας λειτουργεί για να διατεθεί στα σχετικά με την ασφάλεια συστήματα E/E/PE, όπου το επίπεδο 4 ασφάλειας έχει το πιό υψηλό επίπεδο ασφάλειας και το επίπεδο 1 ασφάλειας έχει το χαμηλότερο
(IEC 61508 καθορισμού) πρόγραμμα SIL2 (εφαρμογή)
Ένα πρόγραμμα (εφαρμογή) που χρησιμοποιεί ένα κβαντικό PLC ασφάλειας (140 ΚΜΕ 651 δεκαετία του '60 V1.00 ή 140 ΚΜΕ 671 δεκαετία του '60 V1.00) για να εφαρμόσει την ασφάλεια λειτουργεί σε ένα σχετικό με την ασφάλεια σύστημα.
SIL3 πρόγραμμα (εφαρμογή)
Ένα πρόγραμμα (εφαρμογή) που χρησιμοποιεί ένα κβαντικό PLC ασφάλειας (140 ΚΜΕ 651 δεκαετία του '60 V2.00 ή 140 ΚΜΕ 671 δεκαετία του '60 V2.00) για να εφαρμόσει την ασφάλεια λειτουργεί σε έναν σχετικό με την ασφάλεια
Σύστημα.
Ο SIR
Απαίτηση ασφάλειας
Οι απαιτήσεις ασφάλειας προέρχονται από μια αξιολόγηση του κινδύνου και περιγράφουν την πιθανότητα μιας λειτουργίας ασφάλειας που εκτελείται ικανοποιητικά, για παράδειγμα ο βαθμός βεβαιότητας απαραίτητος για τη λειτουργία ασφάλειας να πραγματοποιηθεί.
ρουθούνισμα διαβάζοντας τη διαμόρφωση από ένα PLC
SRS
προδιαγραφή απαιτήσεων ασφάλειας
προδιαγραφή που περιέχει όλες τις απαιτήσεις των λειτουργιών ασφάλειας που πρέπει να εκτελεσθούν από τα σχετικά με την ασφάλεια συστήματα
(IEC 61508 καθορισμού
| Κατασκευαστής: | Κβάντο Modicon |
| Σειρά: | Επικοινωνίες |
| Βάρος: | Ρωτήστε |
| Τύπος προϊόντων ή συστατικών: | Ενότητα ελέγχου Ethernet |
| Συμβατότητα προϊόντων: | 140CPU6xxxx |
| Πρωτόκολλο λιμένων επικοινωνίας: | TCP Modbus |
| Ethernet/IP | |
| Τρόπος ανταλλαγής: | Πλήρης - ντούμπλεξ |
| Μέγιστος αριθμός συνδέσεων: | 64 |
| Ποσοστό μετάδοσης: | 10/100 MBIT/s |
| Πλεονασμός: | Ναι καυτή εφεδρική περιττή αρχιτεκτονική |
| Τοπολογία: | Βρόχος αλυσίδων της Daisy |
| Περιττό δαχτυλίδι | |
| Κεντρικός υπολογιστής δικτύου: | Ενσωματωμένος |
| Υπηρεσία επικοινωνίας: | Ενσωματωμένος δρομολογητής |
| Υπονοούμενο μήνυμα CIP (I/O επικοινωνία) | |
| Χρονικός συγχρονισμός NTP | |
| Κεντρικός υπολογιστής FDR | |
| DHCP/BootP κεντρικός υπολογιστής | |
| Ανακοίνωση ηλεκτρονικού ταχυδρομείου SMTP | |
| Διευθυντής τύπων συσκευών (DTM) | |
| Πράκτορας SNMP | |
| Ποιότητα εξυπηρέτησης (QoS) | |
| Ρητό μήνυμα CIP (μήνυμα πελατών) | |
| Ενσωματωμένος διακόπτης 4 λιμένων | |
| Υπηρεσία Ethernet: | Γρήγορο πρωτόκολλο δέντρων ανίχνευσης (RSTP) |
| Μέσο υποστήριξης μετάδοσης: | Στριμμένο ζευγάρι |
| Λιμένας Ethernet: | 10base-t/100base-TX, τύπος συνδετήρων: RJ45 |
| Χαρακτηρισμός: | CE |
| Ανεφοδιασμός: | Μέσω της παροχής ηλεκτρικού ρεύματος του ραφιού |
| Τοπική σηματοδότηση: | 1 οδηγήσεων πράσινων για την ανακοίνωση σχετικά με το λεωφορείο (ενεργό) |
| 1 οδηγήσεων πράσινων για τη θέση διαμόρφωσης (έτοιμη) | |
| 1 οδηγήσεων πράσινων/κόκκινων για τη θέση δικτύων συσκευών (θέση 1 δικτύου) | |
| 1 οδηγήσεων πράσινων/κόκκινων για την εκτεταμένη θέση δικτύων DIO (θέση 2 δικτύου) | |
| 1 οδηγήσεων πράσινων/κόκκινων για τη θέση ενότητας (θέση νεαρών δικυκλιστών) | |
| 1 οδηγήσεων πράσινων/κόκκινων για τη θέση επικοινωνίας δικτύων (θέση δικτύου) | |
| Σχήμα ενότητας: | Πρότυπα |
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Μηχανή Yasakawa, SG οδηγών | Μηχανή HC-, εκτάριο της Mitsubishi |
| Ενότητες 1C-, 5X- Westinghouse | Emerson VE, KJ |
| Honeywell TC, TK- | Ολοκληρωμένο κύκλωμα ενοτήτων της Γερμανίας - |
| Μηχανή A0- Fanuc | Συσκευή αποστολής σημάτων EJA- Yokogawa |
Παρόμοια προϊόντα
140DDI35300
140DDI84100
140DDI85300
140DAI74000
140DAI75300
140DAO85300
140DAO84000
140DAO84210
140DDO35300
140DDO84300
140DRA84000
140EHC10500
140EHC20200
140ERT85410
140NOM21100
140XTS00200
140XBE10000
140XCA71703
140XCA71706
140XCP51000
Ο κώδικας του τελευταίου ελαττώματος που ανιχνεύεται δίνεται σε αυτήν την λέξη. Οι ακόλουθοι κώδικες λάθους προκαλούν το PLC
σταματήστε εάν %S78 τίθεται 1. %S15, %S18 και %S20 ενεργοποιούνται ανεξάρτητα από %S78:
16#0002: Υπογραφή PCMCIA που δεν ελέγχεται
16#2258: εκτέλεση της οδηγίας ΣΤΑΣΗΣ
16#2302: κλήση σε μια μην υποστηριγμένη λειτουργία συστημάτων σε έναν φραγμό λειτουργίας χρηστών
16#9690: λάθος του κέντρου ανίχνευσης και ελέγχου εφαρμογής που ανιχνεύεται στο υπόβαθρο
16#DE87: λάθος υπολογισμού floating-point στους αριθμούς (%S18, αυτά τα λάθη παρατίθενται
λέξη %SW17)
16#DEB0: υπερχείλιση φυλάκων (%S11)
16#DEF1: λάθος μεταφοράς σειράς χαρακτήρα (%S15)
16#DEF2: αριθμητική ή τμήμα από το λάθος 0 (%S18)
16#DEF3: υπερχείλιση δεικτών (%S20)
Σημείωση: Οι κώδικες 16#8xxx και 16#7xxx όχι mstop η εφαρμογή και να δείξει ένα λάθος επάνω
φραγμοί λειτουργίας. Σε περίπτωση σχετικού με το SIL3 λάθους, οι στάσεις PLC. Μετά από τη δύναμη από και το καινούριο ξεκίνημα του PLC, %SW 125 περιέχει τον κώδικα της αιτίας του λάθους:
0x5AF1: λάθος ελέγχου ακολουθίας (unpredictableexecution στην ΚΜΕ)
0x5AF2: λάθος στη μνήμη (αλλοιώστε τη διεύθυνση)
0x5AF3: λάθος σύγκρισης (τα αποτελέσματα εκτέλεσης της Intel και ο επεξεργαστής εφαρμογής διαφέρουν)
0x5AF4: σε πραγματικό χρόνο λάθος ρολογιών
0x5AF5: λάθος που μονογράφει το διπλό codeexecution
0x5AF6: λάθος ενεργοποίησης φυλάκων
0x5AF7: λάθος κατά τη διάρκεια του ελέγχου μνήμης (παίρνει περισσότερο από 8 ώρες)
0x5AF8: λάθος στον έλεγχο μνήμης (αλλοιωμένο RAM)
Σημείωση: %SW125 επαναρυθμίζεται μόνο αφότου μεταφορτώνει το init orcomplete ή ξαναξεκινά (περιέχει πάντα το τελευταίο ελάττωμα που ανιχνεύεται).
