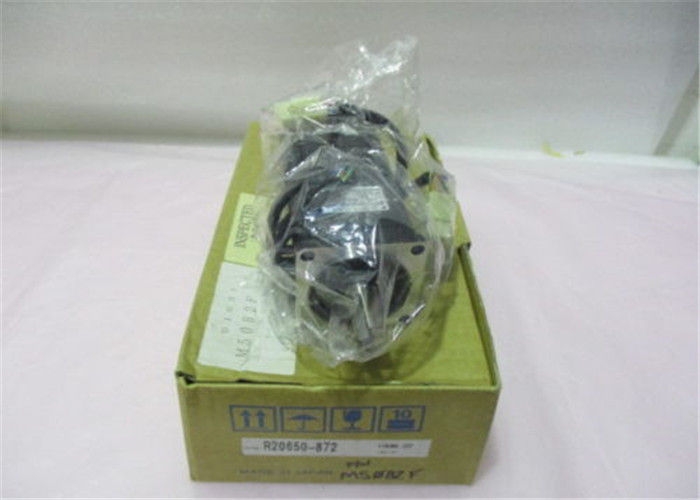

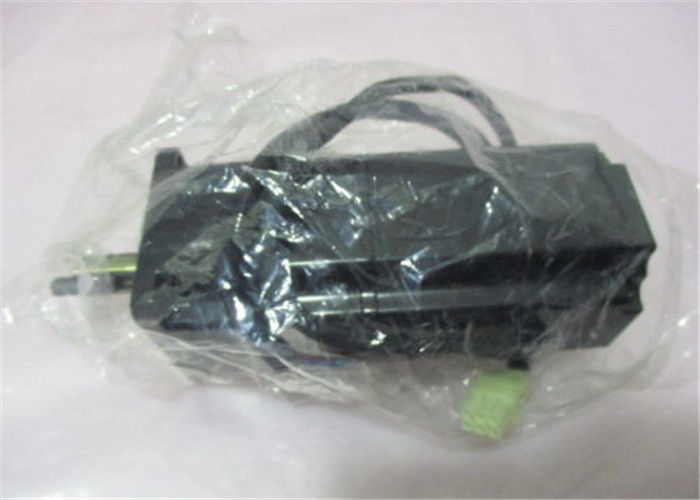

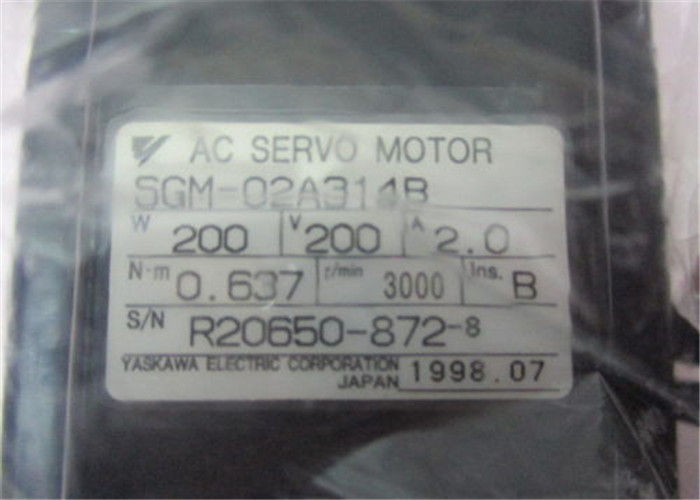

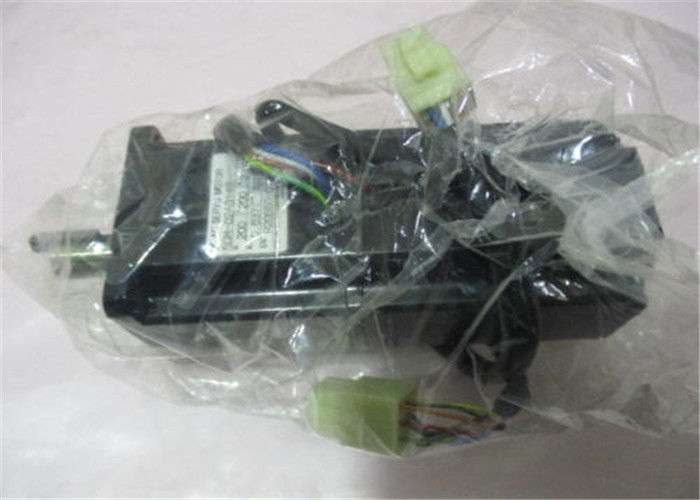

SGM-02A314B ηλεκτρικά βιομηχανικά πρότυπα σερβο μηχανών 2.0A 3000r/Min 200V

Το μήκος καλωδίων μεταξύ του Drive και της μηχανής το E7 πρέπει να εγκατασταθεί όσο το δυνατόν πιό κοντά στη μηχανή να ελαχιστοποιήσει το μήκος του δευτερεύοντος καλωδίου τροφοδοσίας φορτίων που απαιτείται μεταξύ του Drive και της μηχανής. Εάν το καλώδιο μεταξύ του Drive και της μηχανής είναι μακρύ, το υψηλής συχνότητας ρεύμα διαρροής θα αυξηθεί, αναγκάζοντας το ρεύμα παραγωγής Drive για να αυξηθεί επίσης. Αυτό μπορεί να έχει επιπτώσεις στις περιφερειακές συσκευές. Για να αποτρέψετε αυτό, μειώστε το μήκος καλωδίων όποτε είναι δυνατόν, ή εάν είναι απαραίτητο, ρυθμίζει τη συχνότητα μεταφορέων (θέστε σε C6-02) όπως φαίνεται στον πίνακα 2.6. Τα δευτερεύοντα καλώδια τροφοδοσίας γραμμών, φορτώνουν τα δευτερεύοντα καλώδια τροφοδοσίας και η καλωδίωση ελέγχου πρέπει όλα να οργανωθεί σε έναν χωριστό αγωγό. Η ιδιαίτερη προσοχή σε αυτήν την συνιστώμενη πρακτική σχεδίου θα αποφύγει πολλή πιθανή μηχανή και τα σχετικά προβλήματα.

„ το η επίγεια καλωδίωση παρατηρεί τις ακόλουθες προφυλάξεις κατά σύνδεση του επίγειου καλωδίου: 1. 208-240Vac τα Drive πρέπει να έχουν μια επίγεια σύνδεση με την αντίσταση λιγότερο από 100Ω. 2. 480Vac τα Drive πρέπει να έχουν μια επίγεια σύνδεση με την αντίσταση λιγότερο από 10Ω. 3. Μην μοιραστείτε το επίγειο καλώδιο με άλλες συσκευές, όπως οι μηχανές ή ο μεγάλος-τρέχων ηλεκτρικός εξοπλισμός. 4. Πάντα χρησιμοποιήστε ένα επίγειο καλώδιο που συμμορφώνεται με τα τεχνικά πρότυπα στον ηλεκτρικό εξοπλισμό και ελαχιστοποιήστε το μήκος του επίγειου καλωδίου. Τρέχουσες ροές διαρροής μέσω του Drive. Επομένως, εάν η απόσταση μεταξύ της επίγειας ράβδου και του επίγειου τερματικού είναι πάρα πολύ μεγάλη, η δυνατότητα στο επίγειο τερματικό του Drive θα γίνει ασταθής. 5. Κατά τη χρησιμοποίηση περισσότερων από ενός Drive, να είστε προσεκτικός για να μην περιτυλιχτεί το επίγειο καλώδιο. Δείτε το σύκο 2,4.

„ τα επίγεια τερματικά κυκλωμάτων ελέγχου η μετακινούμενη τελική κάρτα ελέγχου Drive παρέχουν δύο επίγεια τερματικά (χαρακτηρισμένα TB3 και TB4) για να δεχτούν τη σύνδεση ασπίδων καλωδίων ελέγχου. Η ασπίδα καλωδίων ελέγχου πρέπει να συνδεθεί σε αυτό το τέλος μόνο, το αντίθετο άκρο πρέπει να απομονωθεί με την ηλεκτρική ταινία.

Το καλώδιο κυκλωμάτων ελέγχου ταξινομεί την αυτόματη σύνδεση καλωδίωσης τομέων αναφοράς ταχύτητας τρόπου (εντολή ταχύτητας) γίνεται στα τερματικά Drive E7 Α1 ή A2 (θετικό σημάτων), εναλλασσόμενο ρεύμα (σήμα κοινό) και Γ (ασπίδα). Κρατήστε αυτό το μήκος μολύβδου όσο το δυνατόν πιό απότομα να διατηρήσει την ποιότητα σημάτων. Το μονωμένο στριμμένο προστατευμένο καλώδιο ζευγαριού (αγωγός 2 # 18 GA, Belden 8760 ή αντίτιμο) απαιτείται. Μην τρέξτε αυτά τα καλώδια στον ίδιο αγωγό με άλλα καλώδια δύναμης εναλλασσόμενου ρεύματος ή ελέγχου. Η ασπίδα πρέπει να συνδεθεί σε αυτό το τέλος μόνο, να εκριζώσει και να απομονώσει το άλλο τέλος. Το σήμα A2 που χρησιμοποιείται είναι 4 έως 20 μΑ με την παράμετρο H3-08 που τίθεται για «2: 4 - 20 μΑ». Για 0 έως 10 VDC, η παράμετρος H3-08 τίθεται για «0: 0 - 10 VDC» και ο διακόπτης ΕΜΒΎΘΙΣΗΣ πινάκων ελέγχου E7 s1-2 πρέπει να είναι τοποθετούν ΜΑΚΡΙΆ. (Δείτε το σύκο 2,4). Για τη μακρινή λειτουργία, κρατήστε το μήκος της καλωδίωσης ελέγχου σε 50m ή λιγότεροι. Χωρίστε την καλωδίωση ελέγχου από τις υψηλής ισχύος γραμμές (δύναμη εισαγωγής, μόλυβδοι μηχανών ή κυκλώματα ακολουθίας ηλεκτρονόμων) για να μειώσετε την επαγωγή θορύβου από τις περιφερειακές συσκευές. Όταν η θέτοντας ταχύτητα διατάζει (αναφορές συχνότητας) από ένα εξωτερικό ποτενσιόμετρο ταχύτητας (και όχι από τον ψηφιακό χειριστή), χρησιμοποιήστε τα προστατευμένα καλώδια στρίβω-ζευγαριού και άλεσε την ασπίδα στο τελικό Ε (Γ), όπως φαίνεται στο σύκο 2,3. Οι τελικοί αριθμοί και τα μεγέθη καλωδίων παρουσιάζονται στον πίνακα 2.7.
