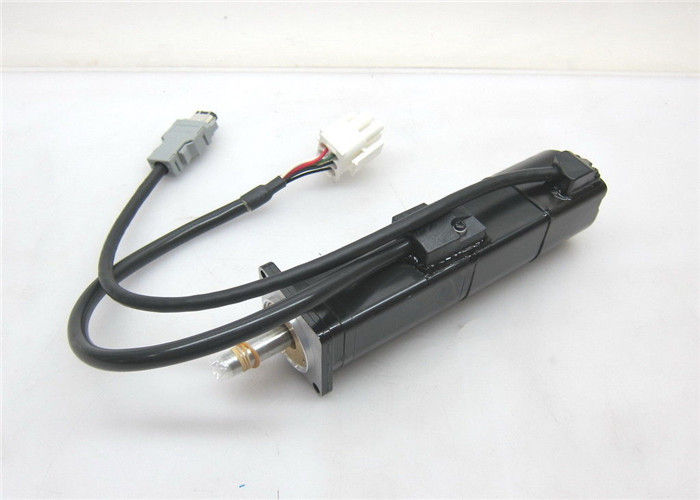

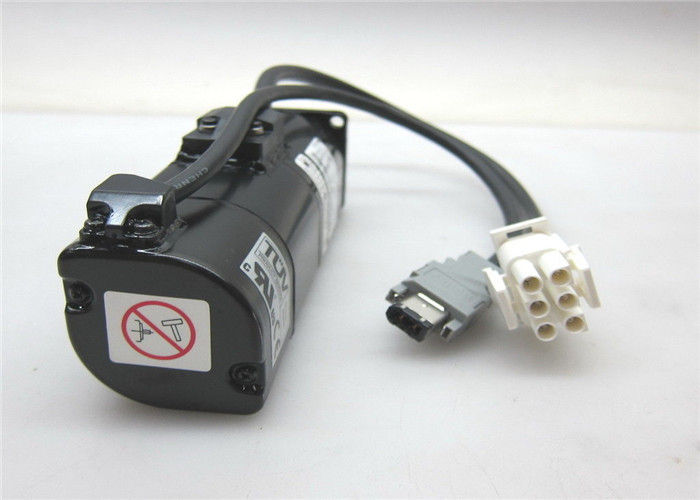

YASKAWA ηλεκτρική ασύγχρονη σερβο μηχανή 100 Watt sgmah-01AAA4C

Βιομηχανική ΣΥΝΈΛΕΥΣΗ 0.91A ΣΕΡΒΟ ΜΗΧΑΝΏΝ εναλλασσόμενου ρεύματος sgmah-01AAA4C σερβο μηχανών YASKAWA ΗΛΕΚΤΡΙΚΉ




Λεπτομέρειες στοιχείων
· Πρότυπος αριθμός: Sgmah-01AAA4C
· Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα
· Τύπος μηχανών: Βιομηχανικοί υπολογιστής & εξαρτήματα
· Θέση προϊόντων: Απόθεμα
· Εγκαταστήστε το ύφος: Σύνδεση
· Συχνότητα: Υψηλή συχνότητα
· Λειτουργία: Τρίοδος δύναμης
· Κατασκευή: Τύπος επαφών σημείου
· Δομή: PNP
· Ειδική λειτουργία: Κοινή δίοδος επαφών σημείου
· Χρήση: Εκπέμπουσα φως δίοδος
· Τύπος: Βιομηχανικοί υπολογιστής & εξαρτήματα




Τύπος σερβοκινητήρων: Σίγμα ΙΙ SGMAH
Εκτιμημένη παραγωγή: 100W (0.13HP)
Παροχή ηλεκτρικού ρεύματος: 200V
Προδιαγραφές κωδικοποιητών: επαυξητικός κωδικοποιητής 13 μπιτ (2048 X 4) Πρότυπα
Επίπεδο αναθεώρησης: Πρότυπα
Προδιαγραφές άξονων: Ευθύς άξονας με keyway (μη διαθέσιμο με το επίπεδο Ν αναθεώρησης)
Εξαρτήματα: Πρότυπα με το φρένο 24VDC
Επιλογή: Κανένας
Τύπος: κανένας

Η ιδανική σερβο οικογένεια για τον έλεγχο κινήσεων.
Γρήγορη απάντηση, υψηλή ταχύτητα, και υψηλός
ακρίβεια.
• 6 διαφορετικά σχέδια παρέχουν μια πλήρη σειρά
σερβο μηχανές για να συναντήσει τη δύναμη, ταχύτητα και
απόδοση που απαιτείται ανά κάθε εφαρμογή.
• Μέγιστη ροπή 300% ονομαστικού κατά τη διάρκεια 3 δευτερολέπτων
• Αυτόματη αναγνώριση μηχανών από τη σερβο κίνηση
• IP67 και παρέμβυσμα ελαίου άξονων διαθέσιμο
• Κωδικοποιητές υψηλής ανάλυσης
• Απόλυτη πολύστροφη λύση κωδικοποιητών
• Συμπαγές σχέδιο και γερή κατασκευή
Εκτιμήσεις
• 230 VAC από 30 W σε 1.5k W
(εκτιμημένη ροπή από 0,09 έως 4,77 NM)
• 400 VAC από 300 W σε 55 KW
(εκτιμημένη ροπή από 0,95 NM σε 350 NM)






Εφαρμοσμένη τάση 230 Β 400 Β
Σερβο μηχανή πρότυπο SGMPH- @ 01A@ 02A@ 04A@ 08A@ 15A@ 02D@ 04D@ 08D@ 15D@
Εκτιμημένη παραγωγή W 100 200 400 750 1500 200 400 750 1500
Εκτιμημένη ροπή Ν·μ 0,318 0,637 1,27 2,39 4,77 0,637 1,27 2,39 4,77
Στιγμιαία μέγιστη ροπή Ν·μ 0,955 1,91 3,82 7,16 14,3 1,91 3,82 7,16 14,3
Εκτιμημένο τρέχον Α (RMS) 0,89 2,0 2,6 4,1 7,5 1,4 1,4 2,6 4,5
Στιγμιαίο μέγιστο τρέχον Α (RMS) 2,8 6,0 8,0 13,9 23,0 4,6 4,4 7,8 13,7
Εκτιμημένη ταχύτητα ελάχιστος-1 3000
Μέγιστη ταχύτητα ελάχιστος-1 5000
Ροπή σταθερό Ν·m/A (RMS) 0,392 0,349 0,535 0,641 0,687 0,481 0,963 0,994 1,14
Στιγμή στροφέων της αδράνειας (JM) κλ·m2x10-4 0,0491 0,193 0,331 2,10 4,02 0,193 0,331 2,10 4,02
Επιτρεπόμενη στιγμή φορτίων του πολλαπλασίου αδράνειας (JL) (JM) 25 15 7 5 15 7 5
Εκτιμημένο ποσοστό kW/s 20,6 21,0 49,0 27,1 56,7 21,0 49,0 27,1 56,7 δύναμης
Εκτιμημένη γωνιακή επιτάχυνση rad/s2 64800 33000 38500 11400 11900 33000 38500 11400 11900
Εφαρμόσιμος τυποποιημένος επαυξητικός κωδικοποιητής κωδικοποιητών (13 μπιτ)
Επαυξητικός/απόλυτος κωδικοποιητής επιλογής (16 μπιτ)
Στιγμή φρένων εκμετάλλευσης της αδράνειας J κλ·m2x10-4 0,029 0,109 0,875 0,109 0,875 βασικές προδιαγραφές
Χρονική εκτίμηση συνεχής
Κατηγορία Ψ κατηγορίας μόνωσης
Περιβαλλοντική θερμοκρασία 0 έως +40 °C
Περιβαλλοντική υγρασία 20 σε 80% (non-condensing)
Κατηγορία 15 µm δόνησης ή κατωτέρω
Περίφραξη συνολικά-εσωκλειόμενη, μόνος-δροσισμένος, IP55 (αποκλείοντας τον άξονα που ανοίγει)
Accelerati δόνησης αντίστασης δόνησης
