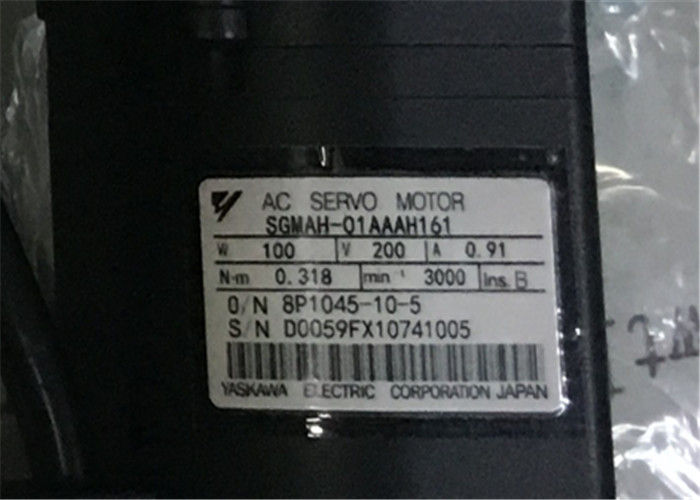

Ψηφιακή σερβο μηχανή Yaskawa, μόνιμη σερβο μηχανή sgmah-01AAAH161 μαγνητών









• 6 διαφορετικά σχέδια παρέχουν μια πλήρη γκάμα από servo κινητήρες για να ανταποκριθούν στην ισχύ, την ταχύτητα και την απόδοση που απαιτούνται για κάθε εφαρμογή.

• Δρόμος αιχμής 300% της ονομαστικής για 3 δευτερόλεπτα

• Αυτόματη αναγνώριση του κινητήρα με παροχή τροφοδοσίας

• Διαθέσιμα IP67 και σφραγίδα λάδις άξονα

• Κωδικοποιητές υψηλής ανάλυσης

• Απόλυτη λύση κωδικοποιητή πολλαπλών στροφών

• Σύνθετο σχεδιασμό και ανθεκτική κατασκευή





Τύπος SGMAH, 230 V/400 V
Αξιολογήσεις και προδιαγραφές
Χαρακτηριστικά ροπής και ταχύτητας
Προδιαγραφές κινητήρα σερβοκίνησης
Εφαρμοσμένη τάση 230 V 400 V
Σερβοκινητήρας μοντέλο SGMAH- @ A3A@ A5A@ 01A@ 02A@ 04A@ 08A@ 03D@ 07D@
Ονομαστική ισχύς W 30 50 100 200 400 750 300 650
Ονομαστική ροπή N·m 0,096 0,159 0,318 0,637 1,27 2,39 0,955 2.07
Συχνής κορυφαία ροπή N·m 0,286 0,477 0,955 1,91 3,82 7,16 3,82 7.16
Κατηγοριοποιημένο ρεύμα A (rms) 0,44 0,64 0,91 2,1 2,8 4,4 1,3 2.2
Αμεση μέγιστη τάση A (rms) 1,3 2,0 2,8 6,5 8,5 13,4 5,1 7.7
Ονομαστική ταχύτητα min-1 3000
Μέγιστη ταχύτητα μ-1 5000
Σταθερή ροπής N·m/A (rms) 0,238 0,268 0,378 0,327 0,498 0,590 0,837 1.02
Η ροτοριακή στιγμή αδράνειας (JM) kg·m2x10-4 0,017 0,022 0,036 0,0106 0,173 0,672 0,173 0,672
Επιτρεπόμενη στιγμή αδράνειας φορτίου (JL) πολλαπλάσια του (JM) 30 20
Κατηγορία ισχύος kW/s 5.49 11.5 27.8 38.2 93.7 84.8 52.9 63.8
Ονομαστική γωνιακή επιτάχυνση rad/s2 57500 72300 87400 60100 73600 35500 55300 30800
Εφαρμόσιμος κωδικοποιητής Τυπικός πρόσθετος κωδικοποιητής (13 bits)
Εναλλακτική επιλογή Ενδεικτής επιπλέον/απολυτικού χαρακτήρα (16 bits)
Δράση αδράνειας στάθμευσης J kg·m2x10-4 0,0085 0,058 0,14 0,058 0,14 Βασικές προδιαγραφές
Χρονοδιαγραφή συνεχής
Τάξη μόνωσης Τάξη Β
θερμοκρασία περιβάλλοντος 0 έως +40 °C
Η υγρασία του περιβάλλοντος 20 έως 80% (μη συμπυκνωτική)
Τάξη δονήσεων 15 μm ή μικρότερη
Κλειδί Πλήρως κλειστό, αυτοψυγμένο, IP55 (εκτός από το άνοιγμα αγωγού)
Αντίσταση δονήσεων Επιτάχυνση δονήσεων 49 m/s2
Εγκατάσταση Εγκατάσταση φλάντζας
