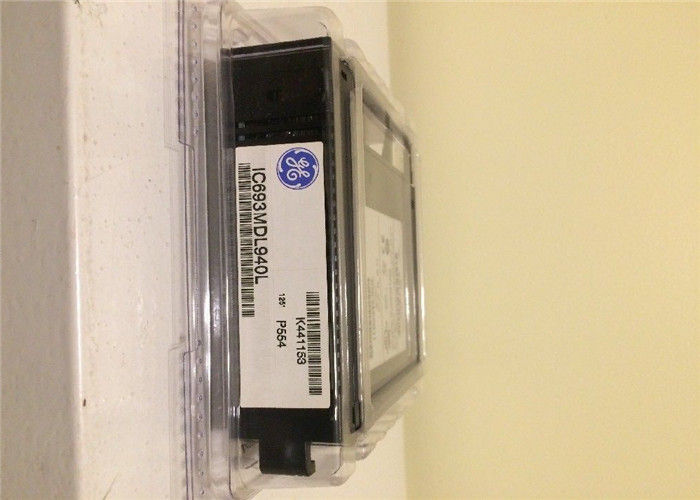

Μονάδα διόδου εφεδρείας IC693MDL940

Επαναχρεωτική μονάδα τροφοδοσίας ρεύματος GE Fanuc IC693MDL940 Μονάδα εξόδου ρελέ

Διορισμένη τάση

24V DC, 120/240V AC (ονομαστικό ∙ για εξαιρέσεις βλέπε παρακάτω πίνακα)

Δραστηριακή τάση

5 έως 30 V συνεχής τάση

5 έως 250 V AC, 50/60 Hz

Εκδόσεις ανά μονάδα16 (τέσσερις ομάδες με τέσσερις εξόδους η καθεμία)

Απομόνωση

1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής

500 βολτ μεταξύ ομάδων

Μέγιστο φορτίο

Μέγιστη ισχύς 2 άμπερες για τον πιλότο ανά έξοδο

4 άμπερες κατ' ανώτατο όριο ανά κοινό

Ελάχιστο φορτίο10 mA

Μέγιστη εισβολή5 άμπερες

Ο χρόνος απόκρισηςΜέγιστο 15 ms

Χρόνος απάντησηςΜέγιστο 15 ms

Εσωτερική κατανάλωση ενέργειας

7 mA (όλες οι εξόδοι ενεργοποιούνται) από λεωφορείο 5 V στο πίσω πλάνο

135 mA (όλες οι εξόδοι ενεργοποιούνται) από το ρέλε 24V bus στο backplane

Στο ακόλουθο σχήμα παρέχονται πληροφορίες για την καλωδίωση για τη σύνδεση των συσκευών φορτίου που παρέχονται από τον χρήστη και της πηγής ενέργειας με τη μονάδα εξόδου N.O. Relay 2 amp.

Η διάρκεια ζωής της επαφής του ρελέ, κατά την εναλλαγή επαγωγικών φορτίων, θα πλησιάσει την διάρκεια ζωής επαφής του αντίστασης φορτίου εάν χρησιμοποιηθούν κυκλώματα καταστολής.Τα ακόλουθα σχήματα είναι παραδείγματα τυπικών κυκλωμάτων καταστολής για φορτία εναλλασσόμενου και συνεχούς ρεύματοςΗ διώδης 1A, 200V που εμφανίζεται στο κύκλωμα καταστολής φορτίου συνεχούς ρεύματος είναι ένα βιομηχανικό πρότυπο 1N4935. Η αντίσταση και ο πυκνωτής που εμφανίζονται για καταστολή φορτίου εναλλασσόμενου ρεύματος είναι τυποποιημένα εξαρτήματα,διαθέσιμα από τους περισσότερους διανομείς ηλεκτρονικών ειδών.

Η μονάδα εξόδου ρελέ 2 Amp για τον προγραμματιζόμενο λογικό ελεγκτή σειράς 90-30

Το σύστημα αυτό παρέχει 16 κανονικά ανοικτά κυκλώματα αναμεταδόσεων για τον έλεγχο των φορτίων εξόδου που παρέχονται από τον χρήστη.

Τα σημεία εξόδου είναι διατεταγμένα σε τέσσερα

Κάθε ομάδα έχει ένα κοινό τερματικό ισχύς εξόδου.

οι εξόδους μπορούν να ελέγχουν ένα ευρύ φάσμα συσκευών φόρτωσης που παρέχονται από τον χρήστη, όπως: κινητήρες εκκίνησης,

Η ενέργεια για τα εσωτερικά κυκλώματα αναμεταδόσεων παρέχεται από το +24 volts DC

Ο χρήστης πρέπει να τροφοδοτεί την ισχύ εναλλασσόμενου ή συνεχούς ρεύματος για να λειτουργεί τις συσκευές πεδίου.

Δεν υπάρχουν ασφάλειες σε αυτή τη μονάδα.

Οι δείκτες LED που παρέχουν την κατάσταση ON/OFF κάθε σημείου βρίσκονται στην κορυφή του

Τα LED διατίθενται σε δύο οριζόντιες σειρές με οκτώ πράσινα LED σε κάθε σειρά.

η σειρά που φέρει την ένδειξη Α1 έως 8 (σημεία 1 έως 8) και η κάτω σειρά που φέρει την ένδειξη Β1 έως 8 (σημεία 9),

Η επιφάνεια προς το εσωτερικό της μονάδας (όταν η πύλη έχει κλείσει) περιέχει πληροφορίες για τα κυκλώματα καλωδίωσης,και πληροφορίες ταυτοποίησης κυκλώματος μπορούν να καταγραφούν στην εξωτερική επιφάνειαΗ εξωτερική αριστερή άκρη του ενσωματωμένου είναι με κόκκινο χρώμα για να υποδεικνύει μια μονάδα υψηλής τάσης.Η ενότητα αυτή μπορεί να εγκατασταθεί σε οποιαδήποτε θέση I/O μιας πλακέτας βάσης 5 ή 10 θέσεων σε σύστημα PLC σειράς 90-30.
