GE FANUC IC693APU302 CPU 313 και CPU 323 Τρεις μονάδες APM CPU 331

GE FANUC IC693APU302 CPU 313 και CPU 323 Τρία APM modules CPU 331

Τεχνικές Προδιαγραφές για IC693APU302

• Μάρκα GE Fanuc
• Σειρά Σειρά 90-30
• Περιγραφή Προϊόντος Μονάδα Τοποθέτησης Άξονα (APM)
• Κατασκευαστής GE Fanuc (Πρώην); Emerson Automation (Τρέχων)
• Σειρά Σειρά 90-30
• Αριθμός Μέρους IC693APU302
• Αριθμός υποστηριζόμενων αξόνων Δύο (2)
• Περιγραφή Προϊόντος Μονάδα Τοποθέτησης Άξονα
• Αριθμός αξόνων Δύο (2)
• Θύρες επικοινωνίας Δύο (2) Μονάδα άξονα; Σύνδεση Servo 25 ακίδων
• Αριθμός Αξόνων 2 Άξονες
• Λειτουργίες λειτουργίας: Τυπική λειτουργία; Λειτουργία Follower
• Ενδείξεις LED μονάδας EN1, EN2, STST, OK και CFG
• Ενημέρωση βρόχου Servo 2 χιλιοστά του δευτερολέπτου
• Πλάτος υποδοχής Μονή υποδοχή
• Υποδοχείς μπροστινού πίνακα: Δύο (2) υποδοχείς άξονα 24 ακίδων (A/B); Μία (1) θύρα επικοινωνίας
• Συμβατή CPU CPU 311, CPU 313, CPU 323, CPU 331 και νεότερες
• Συμβατά καλώδια: IC693CBL311 (10 πόδια/3 μέτρα); IC693CBL319 (3 πόδια/1 μέτρο); IC693CBL317 (10 πόδια/3 μέτρα) με εξωτερικό πλεξούδα θωράκισης 8” και IC693CBL320 (3 πόδια/1 μέτρο) με εξωτερικό πλεξούδα θωράκισης 8”
• Αριθμός επιτρεπόμενων μονάδων CPU 311, CPU 313 και CPU 323: Τρεις (3) μονάδες APM CPU 331 και νεότερες: Οκτώ (8) μονάδες APM
• Τερματικός μπλοκ: Weidmuller RD25 910648 ή ισοδύναμο
• Υποστηριζόμενες CPU: Modular CPUs Series 90-30; Embedded CPUs (311, 313 και 323)
• Τύποι συνδέσμων 24 ακίδων Υψηλής πυκνότητας, 25 ακίδων D Type
• Αριθμός μονάδων ανά βασική πλάκα: Τρεις (3)
• Αριθμός περιπτώσεων εγκατάστασης: Modular CPUs: Έως οκτώ (8) μονάδες Embedded CPUs: Τρεις (3) μονάδες
• Συμβατότητα Series 90-30 PLCs
• Ενδείξεις LED EN1; EN2; STAT; OK; CFG
• Κατάσταση κύκλου ζωής προϊόντος* Διακοπή/Απαρχαιωμένο
• Κύκλος ζωής προϊόντος Διακοπή
• Τρέχουσα κατανάλωση: 800 mA @ 5 VDC
• Κατάσταση κύκλου ζωής προϊόντος Διακοπή/Απαρχαιωμένο

Σχετικά με το IC693APU302

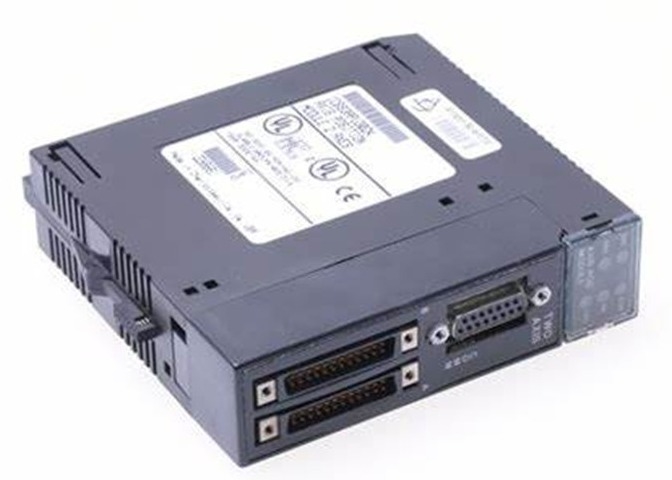

Το IC693APU302 είναι μια μονάδα τοποθέτησης διπλού άξονα (APM) που χρησιμοποιείται κυρίως ως στοιχείο ελέγχου κίνησης και θέσης. Αυτή η μονάδα είναι ικανή να ελέγχει Δύο (2) άξονες ή Δύο (2) σερβοκινητήρες για την υλοποίηση ταυτόχρονου ελέγχου κίνησης και θέσης. Αυτή η μονάδα είναι μια έξυπνη μονάδα που μπορεί να διαμορφωθεί ώστε να λειτουργεί σε τυπική λειτουργία και λειτουργία follower. Με την τυπική λειτουργία, η μονάδα λειτουργεί και ενσωματώνει τον έλεγχο με τη λογική χρήστη που υπάρχει στη μνήμη PLC για την υλοποίηση ελέγχου υψηλής απόδοσης. Με τη λειτουργία Follower, η μονάδα παρέχει ηλεκτρονική μετάδοση υψηλής απόδοσης για εφαρμογές master και slave. Αυτή η μονάδα κατεβαίνει με μια διαμόρφωση που αναπτύσσεται χρησιμοποιώντας το πακέτο λογισμικού Motion programmer ή το λογισμικό VersaPro με ελάχιστη έκδοση λογισμικού 1.1. Ο μπροστινός πίνακας της μονάδας είναι εγκατεστημένος με Δύο (2) θύρες αξόνων κίνησης μέσω των υποδοχέων D-shell 9 ακίδων και Δύο (2) θύρες υψηλής πυκνότητας 25 ακίδων που έχουν σχεδιαστεί για να φιλοξενούν συνδέσεις servo. Μπορούν να χρησιμοποιηθούν προσαρμοσμένα καλώδια για την εγκατάσταση σύνδεσης με τη μονάδα, ωστόσο, μπορούν επίσης να αποκτηθούν προ-συναρμολογημένα καλώδια για ταχύτερη καλωδίωση και τερματισμό. Αυτά τα καλώδια περιλαμβάνουν IC693CBL311 με μήκος 10 πόδια/3 μέτρα; IC693CBL319 με μήκος καλωδίου 3 πόδια/1 μέτρο; IC693CBL317 με μήκος 10 πόδια/3 μέτρα μαζί με εξωτερικό πλεξούδα θωράκισης 8” και IC693CBL320 με μήκος καλωδίου 3 πόδια/1 μέτρο και εξωτερικό πλεξούδα θωράκισης 8”. Συμβατή σειρά 90-30 για χρήση με το APM διπλού άξονα IC693APU302 είναι CPU 311, CPU 313 και CPU 323, όπου μπορούν να εγκατασταθούν έως και Τρεις (3) μονάδες APM και CPU 331 ή νεότερες που επιτρέπουν την εγκατάσταση έως και Οκτώ (8) μονάδων APM με Τρεις (3) περιπτώσεις ανά βασική πλάκα.

Η μονάδα τοποθέτησης άξονα IC693APU302 είναι μια μονάδα τοποθέτησης άξονα κίνησης που κατασκευάζεται από την GE Fanuc. Είναι μια πλήρως προγραμματιζόμενη και έξυπνη μονάδα που επιτρέπει στους χρήστες PLC να ενσωματώσουν τους ελεγκτές τους με τις προηγμένες λογικές λειτουργίες του PLC για να δημιουργήσουν ένα ενιαίο συνδυασμένο σύστημα. Μπορεί να χρησιμοποιηθεί με GE Series 90-30 PLCs. Αυτή η μονάδα μπορεί να επικοινωνεί απευθείας με μηχανήματα και να ελέγχει μονάδες δίσκου και μεταφέρει ακόμη και τα δεδομένα στους πίνακες του PLC. Μερικά από τα σημαντικά χαρακτηριστικά αυτής της μονάδας περιλαμβάνουν ανεξάρτητη σταθερότητα ελέγχου, αυτόματες εγκαταστάσεις μεταφοράς δεδομένων, μεγιστοποιημένες δυνατότητες κίνησης και βελτιωμένη απόδοση συστήματος. Η μονάδα τοποθέτησης άξονα IC693APU302 έχει επίσης τις εγκαταστάσεις για τον υπολογισμό και τη βελτίωση των μετρήσεων σφάλματος θέσης για τη διατήρηση της ακρίβειας παρακολούθησης. Μπορεί να χρησιμοποιηθεί για την εκτέλεση των πολύπλοκων υπολογισμών που απαιτούνται για τον ακριβή έλεγχο ενός συστήματος servo.

Η μονάδα τοποθέτησης άξονα IC693APU302 μπορεί να διαμορφωθεί και να προγραμματιστεί χρησιμοποιώντας το λογισμικό VersaPro ή το λογισμικό Logic developer-PLC. Η απαίτηση φόρτωσης της μονάδας είναι 800 milliamps ρεύματος στα +5 Volts DC τάσης. Διαθέτει υποδοχή υψηλής πυκνότητας 24 ακίδων. Αυτή η μονάδα είναι κατάλληλη για λειτουργία σε τυπική λειτουργία και σε λειτουργία follower. Όταν λειτουργεί σε λειτουργία follower, προσφέρει εγκαταστάσεις ηλεκτρονικής μετάδοσης υψηλής απόδοσης για εφαρμογές master/slave. Το λογισμικό διαμόρφωσης κίνησης προσφέρει ένα περιβάλλον εργασίας χρήστη για τον αποτελεσματικό έλεγχο και την παρακολούθηση του συστήματος. Προσφέρει επίσης γενικές εντολές προγραμματισμού όπως ταχύτητα, εμπρός, μετακίνηση και εντολές επιτάχυνσης/επιβράδυνσης. Η μνήμη flash του μπορεί να αποθηκεύσει έως και 10 προγράμματα και 40 υπορουτίνες. Η μπροστινή πλάκα του APM διαθέτει δύο υποδοχείς υψηλής πυκνότητας 24 ακίδων για συνδέσεις servo. Η μονάδα τοποθέτησης άξονα IC693APU302 Motion Mate μπορεί να χρησιμοποιηθεί σε εφαρμογές ελέγχου servo για πολύ ακριβή έλεγχο κίνησης.
