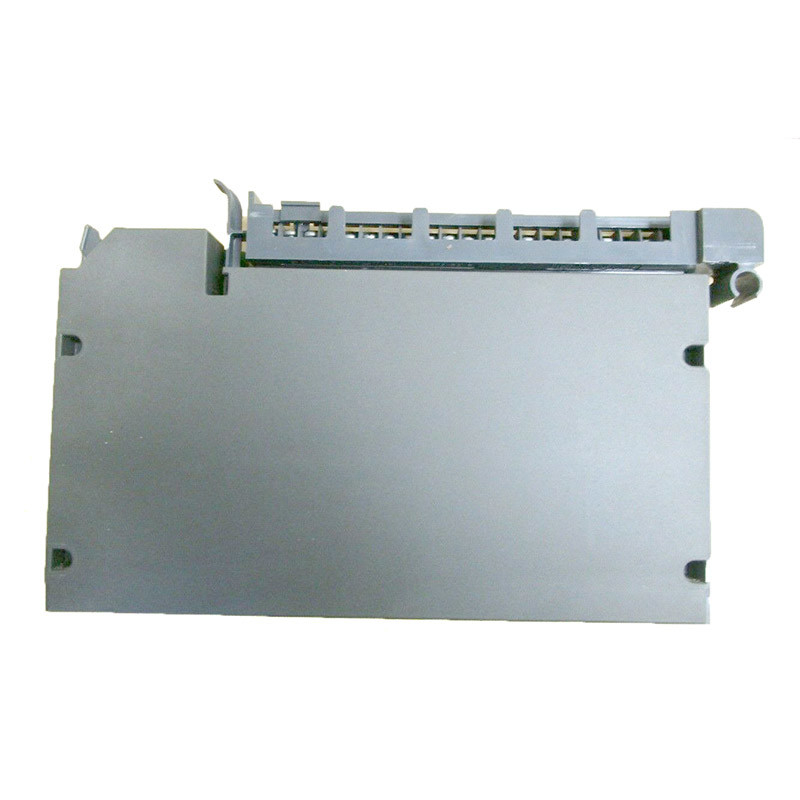

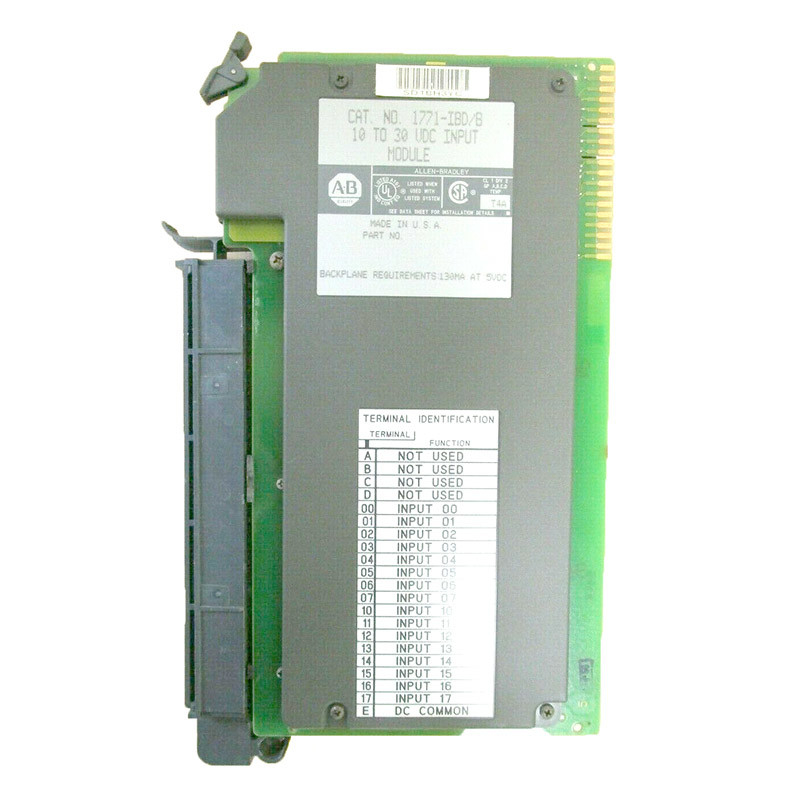

Η ιδιαίτερη ψηφιακή ενότητα εισαγωγής Άλλεν Bradley 1771-IBD 10-30VDC βυθίζει τα κανάλια

Ο Άλλεν-Bradley 1771-IBD είναι μια ιδιαίτερη εισαγωγή που είναι μέρος της οικογένειας 1771 προϊόντος. Αυτή η ενότητα είναι ένα ενιαίο τμήμα πλάτους αυλακώσεων που χαρακτηρίζει κυρίως δέκα έξι (ιδιαίτερα κανάλια εισαγωγών 16) 10-30VDC. Τοποθετείται σε οποιαδήποτε από τα διαθέσιμα 1771 πλαίσια εκτός από το 1771-Α1, 1771-A2 και 1771-A4.

Οι ιδιαίτερες ενότητες εισαγωγής όπως 1771-IBD χρησιμοποιούνται χαρακτηριστικά για να διασυνδέσουν τις κάνοντας σήμα συσκευές τομέων όπως οι διακόπτες, αισθητήρες, βοηθητικές επαφές που αντιπροσωπεύουν την κατάσταση της διαδικασίας. Είναι ιδιαίτερα συμβατό για τη χρήση με ON/OFF 1 ή 0 ή δυαδικές λειτουργούσες συσκευές.

Το 1771-IBD έρχεται με δείκτες θέσης δεκαοχτώ (18) οδηγήσεων που παρέχει τις πληροφορίες σχετικά με τη θέση ενότητας και τη θέση σημάτων παρούσες σε κάθε κανάλι εισαγωγής της ενότητας. Έρχεται επίσης με έναν βραχίονα καλωδίωσης τομέων με το συμβατό αριθμό μερών αντικατάστασης του 1771-WH. Τα όπλα καλωδίωσης τομέων χρησιμοποιούνται για να παρέχουν τη μορφωματική μέθοδο καλωδίωσης δεδομένου ότι μπορούν να αφαιρεθούν από την ενότητα κατά τη λήξη των σημάτων. Επιπλέον, συμβάλλουν στην ευκολία της συντήρησης δεδομένου ότι μπορούν να αφαιρεθούν και να εγκατασταθούν στις συμβατές ενότητες χωρίς την ανάγκη τα συνημμένα καλώδια.

Το 1771-IBD απαιτεί ένα ελάχιστο ρεύμα εισαγωγής 4.5mA σε 10VDC και 15mA σε 30VDC ενώ το ελάχιστο από-κρατικό ρεύμα 2.0mA @ 5VDC. Έχει μια καθυστέρηση σημάτων εισαγωγής 1ms για τη χαμηλή έως υψηλή μετάβαση σημάτων και 1ms ή 6ms για την υψηλή έως χαμηλή μετάβαση σημάτων επίσης. Έχει έναν εκτιμημένο διασκεδασμό δύναμης 7,3 Watt (μέγιστο), 1,0 Watt (ελάχιστων) και του θερμικού διασκεδασμού 24,7 BTU/hr (μέγιστο), 3,4 BTU/hr (ελάχιστα).

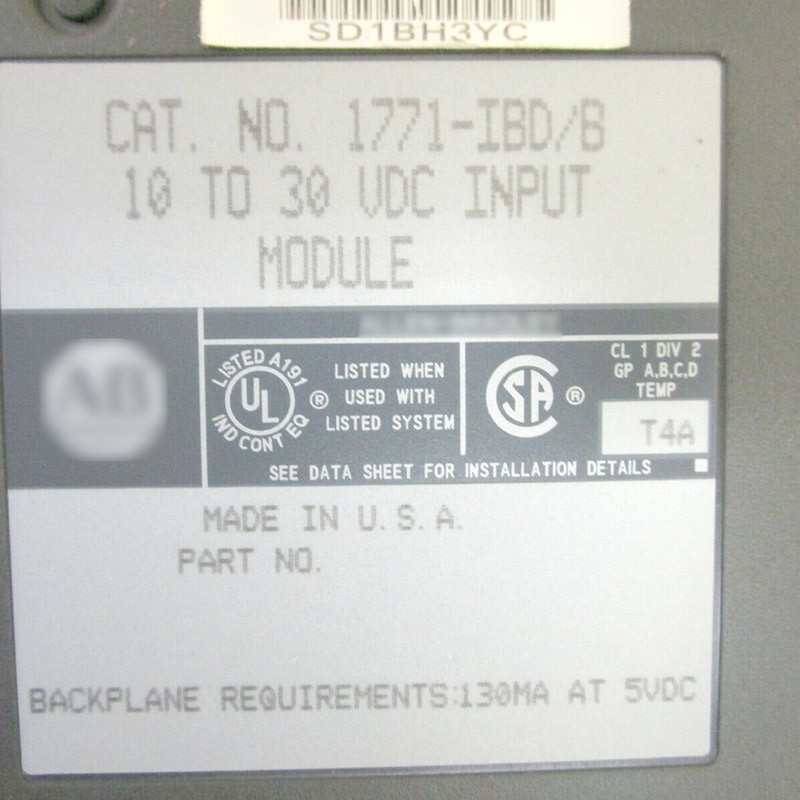

Το 1771-IBD έρχεται με έναν βραχίονα καλωδίωσης 1771-WH για την ευκολία και απλουστευμένη της ενότητας σε περίπτωση δυσλειτουργίας ενότητας, εξαλείφοντας κατά συνέπεια την ανάγκη να αποσυνδεθεί η καλωδίωση πρώτα. Υποστηρίζει τη I/O εξέταση ½, 1, και 2 αυλακώσεων. Είναι συμβατό με την πηγή-αλλαγή των συσκευών όπως οι διακόπτες ξηρός-επαφών, ηλεκτρομηχανικές συσκευές αποστολής σημάτων, και την επιτροπή-αλλαγή των συσκευών όπως τους διακόπτες και το μπουτόν επιλογέων. Η ενότητα 1771-IBD έχει 16 εισαγωγές με 10 έως 30 ΣΥΝΕΧΏΝ νεροχυτών (φορτίο πηγής) βολτ κατηγορίας τάσης. Έχει μια λειτουργούσα σειρά τάσης 10 έως 30 βολτ ΣΥΝΕΧΩΝ. Έχει μια χαρακτηριστική καθυστέρηση σημάτων 1,3 χιλιοστών του δευτερολέπτου (±0.1) σε ένα κράτος -συνεχές ρεύμα και 1,3 χιλιοστών του δευτερολέπτου (±0.1) σε ένα κράτος από-συνεχές ρεύμα. Έχει ένα μέγιστο από-κρατικό ρεύμα 2mA και ένα backplane τρέχον φορτίο 130 μΑ. Έχει έναν μέγιστο διασκεδασμό δύναμης 6W και έναν θερμικό διασκεδασμό 20,3 BTU/hour. Εγκαθίσταται σε ένα 1771 I/O πλαίσιο που περιέχει έναν επεξεργαστή PLC. Οι ζώνες διαμόρφωσης για την τοποθέτηση του στη σωστή αυλάκωση βρίσκονται μεταξύ των καρφιτσών 16 και 18 για τον ανώτερο συνδετήρα και μεταξύ των καρφιτσών 10 και 12 για το χαμηλότερο συνδετήρα. Η ενότητα 1771-IBD έχει 1 πράσινο δείκτη θέσης και 16 κόκκινους δείκτες θέσης για την πελάτης-δευτερεύουσα ένδειξη στο μέτωπο - επιτροπή. Περιέχει τη optoelectrical απομόνωση για να προστατεύσει τα κυκλώματα συστημάτων από τους ηλεκτρικούς επιβάτες. Περιέχει επίσης ένα φιλτράροντας χαρακτηριστικό γνώρισμα εισαγωγής για να μειώσει τον ηλεκτρικό θόρυβο.
