1771-ht PLC 5 Άλλεν Bradley ενότητας επιτροπής λήξης συνδετήρων βιδών

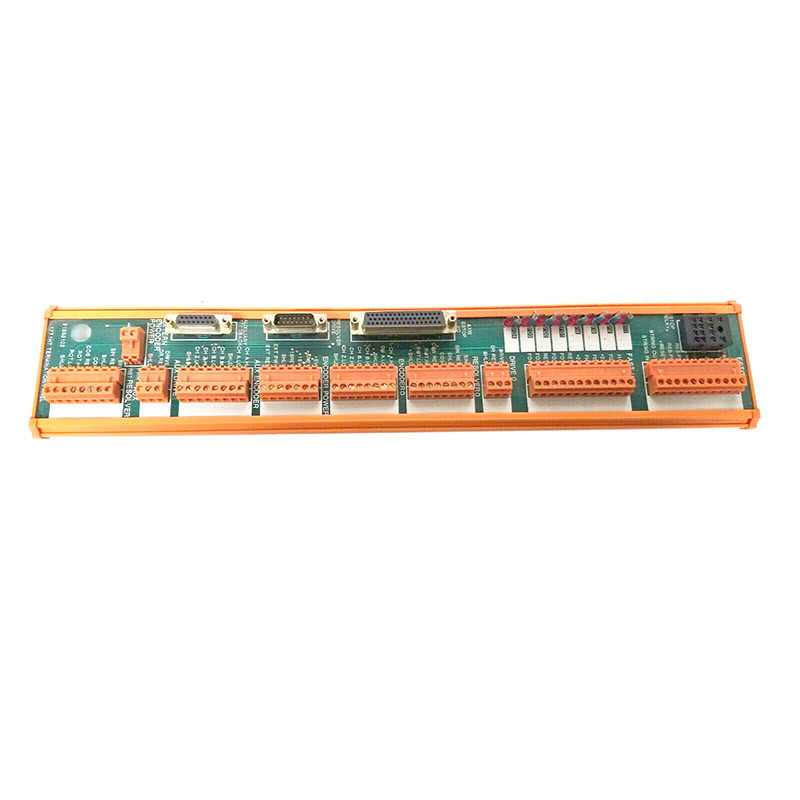

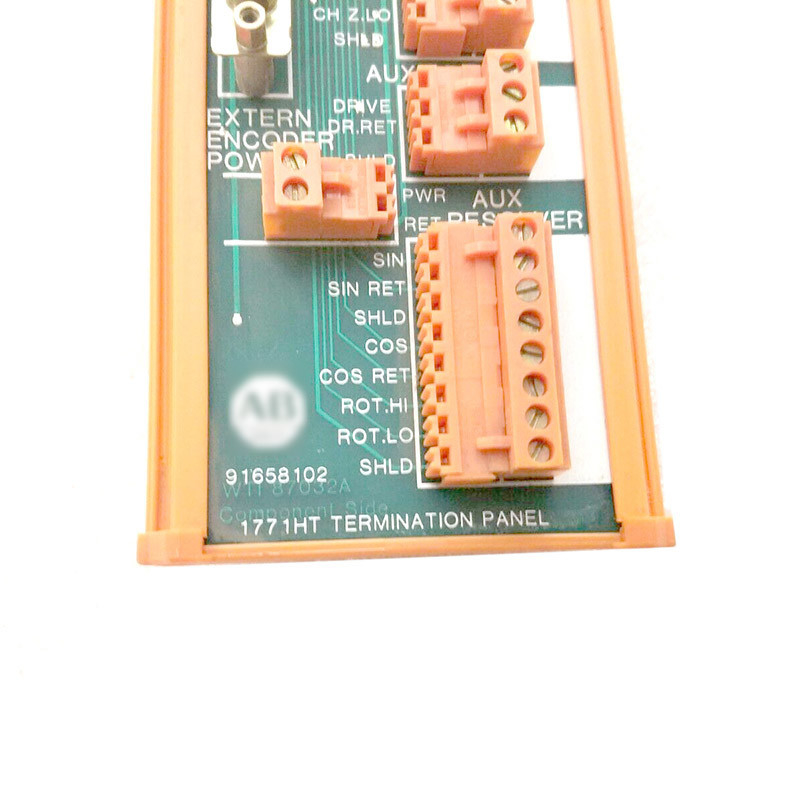

Η μονάδα τερματισμού πίνακα 1771-HT έχει κατασκευαστεί από την AB/Rockwell Automation ως μέρος της σειράς προϊόντων PLC 5.Η μονάδα τερματισμού πλαισίου AB 1771-HT είναι μια απλή μονάδα ελεγκτή που έχει ειδικά σχεδιαστεί και προορίζεται για χρήση με τους ελεγκτές κίνησης της σειράς AB IMC 12X. Ένα τερματικό πάνελ χρησιμοποιείται για κάθε μονάδα ελεγκτή ελεγκτή (SCM) κατά την καλωδίωση της γραμμής E-Stop, των συσκευών ανατροφοδότησης, των κινητήρων και των ταχείων εισόδων και εξόδων, καθώς και του E-Stop,Επαναφορά κουμπιούΑυτό το πάνελ τερματισμού είναι μια επιλογή που προσφέρει έναν βολικό τρόπο σύνδεσης και αντιμετώπισης προβλημάτων του συστήματος IMC 120.Μερικά από τα κύρια χαρακτηριστικά της μονάδας 1771-HT περιλαμβάνουν συνδέσεις D-shell για καλώδια από τον ελεγκτή servo καθώς και μονάδες διέγερσης resolverΔιαθέτει επίσης συνδετήρες τύπου βίδες για καλωδίωση στις συσκευές του χρήστη.

Ο πίνακας τερματισμού AB 1771-HT συνοδεύεται από ταχείς LED I/O που υποδεικνύουν την κατάσταση των 4 ταχών εισόδων που φέρουν την ένδειξη FI1 έως FI4 και των ταχών εξόδων FO1 έως FO4.Διαθέτει ένα ενσωματωμένο ρελέ για τις λειτουργίες E-stop που παρέχουν επαφές ρελέ για να επιτρέψουν στους οδηγούς και τους χρήστες να συνδέσουν μέχρι 3 ελεγκτές σερβο σε μια χορδή E-StopΕπιπλέον, υπάρχουν ξεχωριστές συνδέσεις που συνδέονται για τους κωδικοποιητές, καθώς και για τους διαλυτές, ώστε οι χρήστες να μπορούν να χρησιμοποιούν τον πίνακα τερματισμού σε συστήματα διαλυτών ή κωδικοποιητών.Όταν χρησιμοποιείται η επιλογή της μονάδας τερματισμού 1771-HT, όλες οι συνδέσεις των χρηστών, εκτός από την πύλη επικοινωνίας RS-232 και την παροχή ηλεκτρικής ενέργειας από την πλευρά του χρήστη, διοχετεύονται μέσω του πίνακα τερματισμού.
