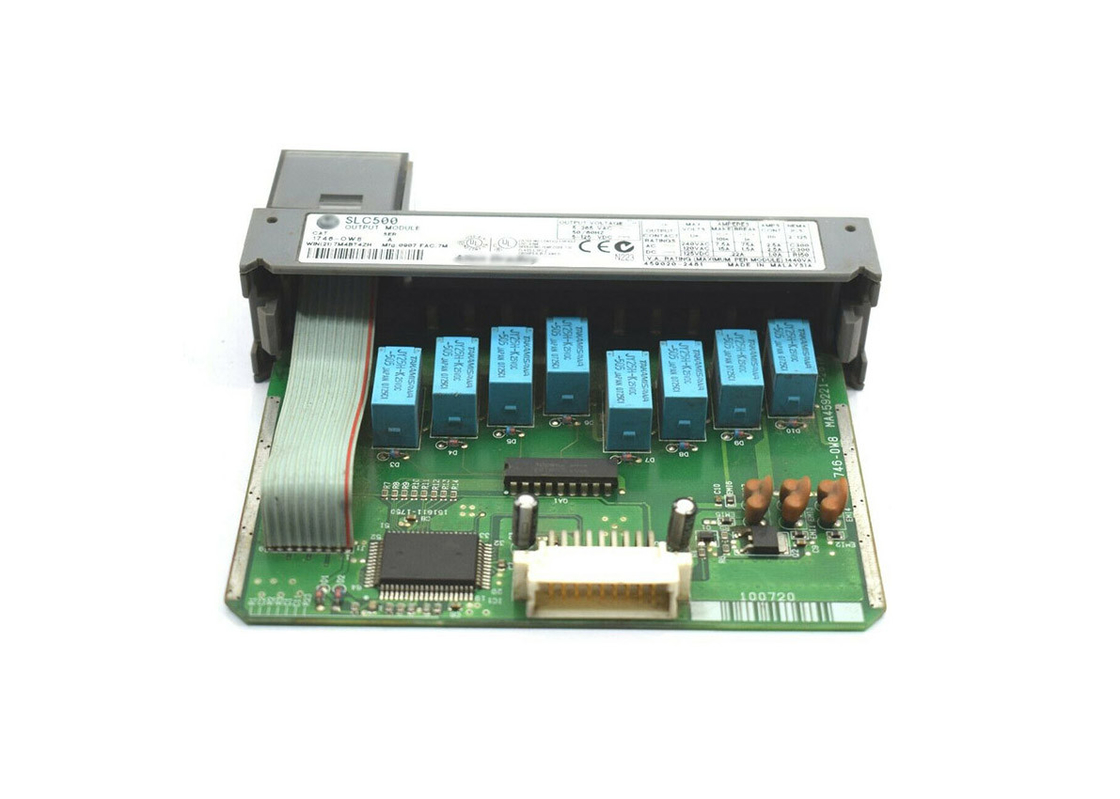

Άλλεν-Bradley 1746-OW8, SLC 500 ψηφιακή ενότητα παραγωγής επαφών

Ο Άλλεν-Bradley 1746-OW8 SLC 500 ψηφιακή ενότητα εισαγωγής έρχεται με οκτώ (8) αποτελέσματα. Αυτή η ενότητα έχει μια κατηγορία τάσης ηλεκτρονόμου AC/DC. Η λειτουργούσα θερμοκρασία είναι -25-60 βαθμοί Κέλσιος (- 13-140 βαθμοί Fahrenheit) και η nonoperating θερμοκρασία είναι -40-85 βαθμοί Κέλσιος (- 40-185 βαθμοί Fahrenheit) με μια σχετική υγρασία από 5-95% χωρίς συμπύκνωση. Η λειτουργούσα δόνηση αυτής της ενότητας είναι 2g σε 10-500 Hz και ο λειτουργών κλονισμός αυτής της ενότητας είναι 30g. Ο Άλλεν-Bradley 1746-OW8 έχει έναν μέγιστο διασκεδασμό θερμότητας 3,7 Watt με 0,138 Watt ανά σημείο.

Η ψηφιακή ενότητα εισαγωγής του Άλλεν-Bradley 1746-OW8 έχει μια λειτουργούσα σειρά τάσης του εναλλασσόμενου ρεύματος συνεχές ρεύμα 5-125V και 5-265V σε 47-63 Hz. Το backplane ρεύμα στο συνεχές ρεύμα 5V αυτής της ενότητας είναι 85 μΑ. Το backplane ρεύμα στο συνεχές ρεύμα 24V αυτής της ενότητας είναι 90 μΑ. Ο Άλλεν-Bradley 1746-OW8 παρέχεται ως εξοπλισμός ανοικτός-τύπων. Το 1746-OW8 προορίζεται για τη χρήση στα βιομηχανικά περιβάλλοντα. Αυτή η ενότητα πρέπει να εγκατασταθεί σε ένα περιβάλλον με ένα επίπεδο ρύπανσης όχι πιό υψηλό από τη ρύπανση 2 (όπως καθορίζεται σε EN/iec0664-1 δημοσίευση) όταν εφαρμόζεται σε μια ζώνη 2 περιβάλλον. Η περίφραξη πρέπει να είναι προσιτή μόνο με τη βοήθεια μιας συσκευής ή ενός εργαλείου. Μην αποσυνδέστε τον εξοπλισμό εκτός αν η δύναμη έχει αφαιρεθεί. Μην αποσυνδέστε τον εξοπλισμό εάν η περιοχή που είναι είναι επικίνδυνη. Εάν αυτό δεν λαμβάνεται υπόψη, ένα επικίνδυνο ηλεκτρικό τόξο θα δημιουργηθεί.
Ο Άλλεν-Bradley 1746-OW8 είναι μια (8) ενότητα παραγωγής ηλεκτρονόμων καναλιών οκτώ που γίνεται από AB που χρησιμοποιείται με SLC 500 την προγραμματίσημη πλατφόρμα ελεγκτών λογικής (PLC). Είναι συγκεκριμένα συμβατό με το σταθερό ή μορφωματικό υλικό ύφους για τη χρήση με τον ελεγκτή SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 και SLC 5/05.

Χρησιμοποιήστε αυτήν την ενότητα με τις λειτουργούσες κατηγορίες τάσης 5 -125 VDC και 5 - 265 VAC. Αυτή η ενότητα διαιρείται σε δύο (2) ομάδες με τα κανάλια 4Four (4) ανά ομάδα για να επιτρέψει τη λειτουργία με τις διαφορετικές ή ίδιες τάσεις. Οι συσκευές καταστολής κύματος μπορούν να εγκατασταθούν για να μεγιστοποιήσουν της ενότητας που σχεδιάζεται λειτουργούσα διάρκεια ζωής.

Διαμορφώστε αυτήν την ενότητα χρησιμοποιώντας RSLogix 500 λογισμικό προγραμματισμού. Εκτός από τους επεξεργαστές SLC, αυτή η ενότητα είναι συμβατή για τη χρήση στη μακρινή I/O τοπολογία. Όταν χρησιμοποιείται στα μακρινά I/O πλαίσια, αυλακώστε 0 των πλαισίων είναι διατηρημένος για έναν προσαρμοστή επικοινωνίας SLC 500. Άλλες αυλακώσεις είναι συμβατές για αυτήν την ενότητα.

Με τη χρήση του 1746-OW8, η ανάγκη τους ηλεκτρονόμους μπορεί να εξαλειφτεί. Οι ηλεκτρονόμοι παρεμβολής χρησιμοποιούνται χαρακτηριστικά για τη λειτουργία με τη διαφορετική κατηγορία τάσης. Δεδομένου ότι αυτή η ενότητα υποστηρίζει ήδη την αναφερθείσα ικανότητα, η ανάγκη για το κύκλωμα εξαλείφεται, σώζοντας στην επιτροπή τη διαστημική και αυξανόμενη αποτελεσματικότητα δαπανών.

Αυτή η ενότητα έχει την παρόμοια εκτίμηση καθυστέρησης σημάτων της κας 10,0 για διακοπτόμενα τις μεταβάσεις στο μέγιστο ανθεκτικό φορτίο. Αυτή η ενότητα πιστοποιείται για την κατηγορία 1, τμήμα 2 λειτουργία. Το συνεχές ρεύμα ανά ενότητα είναι εναλλασσόμενο ρεύμα 16,0 αμπέρ με 8,0 Α ανά ομάδα. Καταλαμβάνει την ενιαία αυλάκωση των πλαισίων ανεξάρτητα από τη θέση εγκαταστάσεων.
