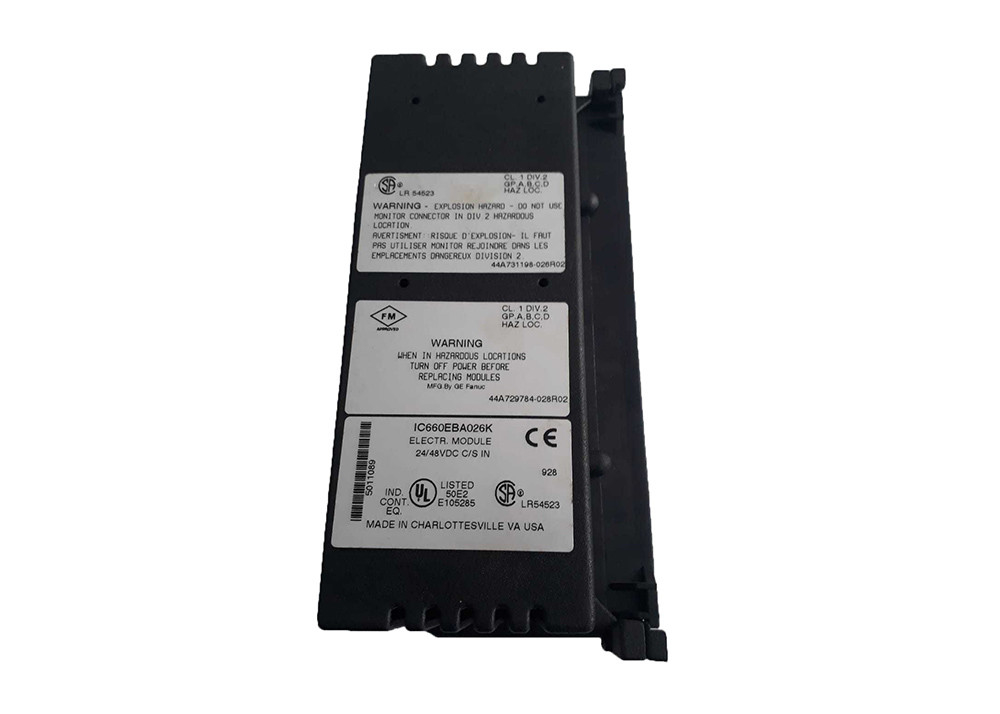

Γερμανία Fanuc IC660EBA026, I/O ηλεκτρονική συνέλευση μεγαλοφυίας, συνεχές ρεύμα 18-56V

Ge Fanuc IC660EBA026, Genius I/O Ηλεκτρονική Συγκρότηση, 18-56V DC

Τεχνικές πληροφορίες

Η GE Fanuc IC660EBA026 Genius I/O Electronic Assembly είναι μια συναρμολόγηση μπλοκ εισόδου που έχει σχεδιαστεί για να συνδέει αναλογικές συσκευές εισόδου με το Genius I/O bus.Η ηλεκτρονική συναρμολόγηση IC660EBA026 και μια συναρμολόγηση τερματικού αποτελούν το πλήρες Genius μπλοκΤο σύνολο τερματικού παρέχει μια βάση τερματικού για καλωδίωση πεδίου και σύνδεση χειροκίνητων οθονών.Η συναρμολόγηση τερματικού αποθηκεύει επίσης όλη τη διαμόρφωση μπλοκ στην EEPROM εντός της συναρμολόγησης τερματικούΤο ηλεκτρονικό σύνολο IC660EBA026 στεγάζει τον μικροεπεξεργαστή του μπλοκ και εκτελεί όλες τις λειτουργίες του μπλοκ, τη διάγνωση, τον υπολογισμό, την αποθήκευση δεδομένων και τις επικοινωνίες.Το ηλεκτρονικό σύνολο IC660EBA026 συνοδεύεται από ανοιχτό τύπο περίβλημα που υποστηρίζει την εγκατάσταση του περίβληματοςΕπίσης, διαθέτει ένα τερματικό σύνολο που συμβάλλει στη μείωση του χρόνου καλωδίωσης, και το ηλεκτρονικό σύνολο μπορεί να αφαιρεθεί/να αντικατασταθεί χωρίς να αφαιρείται ή να επανασχηματίζεται η καλωδίωση της πλευράς του πεδίου.

Το ηλεκτρονικό συγκρότημα IC660EBA026 συνδέει τους ελεγκτές με συσκευές πεδίου που παρέχουν αναλογικά σήματα 4 milliamps έως 20 milliamps.Το μπλοκ είναι βαθμολογημένο σε 24/48 Volts DC και έρχεται με 6 κανάλια εισόδου που είναι μεμονωμέναΚάθε κυκλώμα εισόδου είναι ικανό να δέχεται σήματα με ονομαστική ισχύ 4 έως 20 milliamps και κάθε ένα μπορεί να παρέχει μέχρι 24 Volts DC τροφοδοσίας τροφοδοσίας βρόχου.Κάθε κύκλωμα υποστηρίζει επίσης την ανεξάρτητη επιλογή γραμμικής κλίμακας, η οποία μπορεί να χρησιμοποιηθεί για την εύκολη μετατροπή τιμών σήματος σε μηχανικές μονάδες που υποστηρίζονται από την εφαρμογή.Το ηλεκτρονικό σύνολο IC660EBA026 έχει ενσωματωμένη διάγνωση που εκτελεί προηγμένα χαρακτηριστικά διάγνωσης όπως αναφορά χαμηλού και υψηλού συναγερμούΤο ηλεκτρονικό σύνολο IC660EBA026 είναι συμβατό προς τα πίσω με προηγούμενες εκδόσεις,και υποστηρίζει μόνο χειροκίνητες οθόνες Φάσης Β (όπως η οθόνη IC66HHM501H, έκδοση 4.5 ή νεότερη) για τη διαμόρφωση.

Για το IC660EBA026

Το μπλοκ εισόδου IC660EBA026 είναι ένα μπλοκ εισόδου με ηλεκτρονική συναρμολόγηση.Το ηλεκτρονικό σύνολο για το εν λόγω μπλοκ εισόδου περιλαμβάνει όλα τα στοιχεία που είναι απαραίτητα για την ορθή λειτουργία του μπλοκΑυτό το μπλοκ εισόδου έχει περίπου ύψος 22,44 εκατοστά, πλάτος 8,89 εκατοστά,και ένα βάθος 10 εκατοστών κατά μήκοςΈχει βάρος 1,8 κιλά.Το μπλοκ εισόδου πηγής ρεύματος GE Fanuc Automation IC660EBA026 με συναρμολόγιο ηλεκτρονικών στοιχείων έχει ονομαστική απώλεια θερμότητας 12 Watts μέγιστο και περιλαμβάνει 8 διακόπτες, 1 εκ των οποίων μπορεί να εκτελέσει τους ελέγχους BSM.

The GE Fanuc Automation IC660EBA026 current source input block with an electronics assembly features a block-to-block isolation rating of 1500 Volts for 1 minute and a group-to-group isolation rating of 1500 Volts RMSΗ ηλεκτρονική αυτή συσκευή υποστηρίζει τάση ροής από 24 έως 48 Volts DC περίπου.Υποστηρίζει τάση τροφοδοσίας από 18 έως 56 Volts DC και μέγιστο ρεύμα 700 milliampsΤο μπλοκ εισόδου πηγής ρεύματος GE Fanuc Automation IC660EBA026 έχει ένταση παρεμπόδισης εισόδου 100 Ωμ, ένταση ανοικτού κυκλώματος 24 Volts DC,και με ονομαστικό ρεύμα βραχυκυκλώματος κάτω των 75 milliampsΗ συναρμολόγηση έχει θερμική ροή που φτάνει τους 25 βαθμούς Κελσίου και για να λειτουργήσει σωστά, θα πρέπει να συνδέεται με μια συναρμολόγηση τερματικού μπλοκ, έτσι ώστε όλα τα εξαρτήματα του μπλοκ να είναι πλήρη.

Τεχνικές προδιαγραφές για το IC660EBA026
