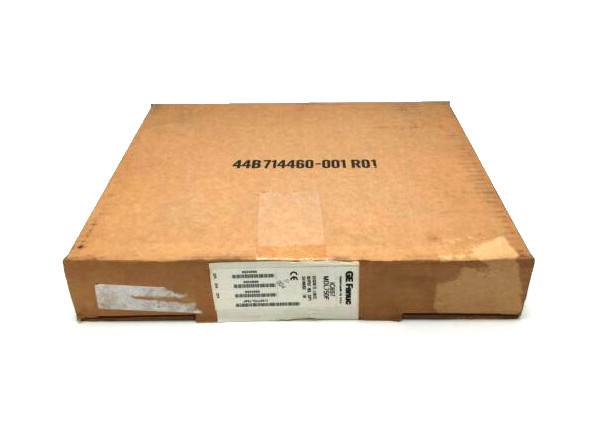

IC697MDL752 GE Fanuc 90-70 Series Module 32 Output Points Νέο πρωτότυπο

IC697MDL752 GE Fanuc 90-70 Series Module 32 Σημεία Εξόδου Νέο Πρωτότυπο

Περιγραφή προϊόντος IC697MDL752

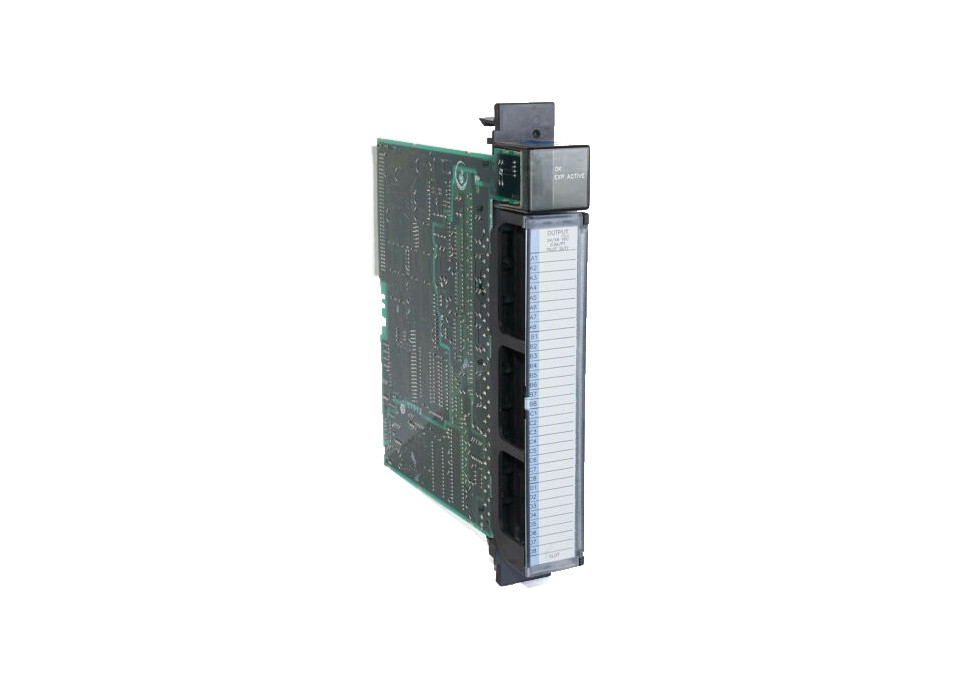

Η μονάδα IC697MDL752 της σειράς GE Fanuc 90-70 είναι μια μονάδα 32 σημείων που παρέχει 12 Volts και 0,5 Amperes ρεύματος. Αυτή η μονάδα παρέχει υψηλό επίπεδο ρεύματος εκκίνησης, καθιστώντας την IC697MDL752 ιδανική για μια ευρεία γκάμα φορτίων, όπως εκκινητές κινητήρων και σωληνοειδή. Για να βρείτε την κατάσταση ON-OFF κάθε σημείου του κυκλώματος, εντοπίστε τους ενδείκτες LED στο πάνω μέρος της μονάδας. Για να διασφαλιστεί η σωστή ευθυγράμμιση με παρόμοιες μονάδες στο πεδίο, η μονάδα είναι σωστά κλειδωμένη. Αυτή η μονάδα IC697MDL752 διαμορφώνεται χρησιμοποιώντας λογισμικό προγραμματισμού MS-DOS ή λογισμικό που λειτουργεί είτε σε Windows NT είτε σε Windows 95. Αυτό γίνεται συνήθως μέσω του πρωτοκόλλου TCP/IP μέσω καλωδίου Ethernet ή θύρας SNP. Η διαμόρφωση προγραμματισμού μεταφορτώνεται και εγκαθίσταται στη συσκευή προγραμματισμού. Αυτό γίνεται χρησιμοποιώντας μια συσκευή όπως προσωπικός υπολογιστής, IBM XT, PS/2 ή AT.

Η μονάδα εξόδου 12 Volt IC697MDL752 είναι συμβατή με πολλές συσκευές όπως εκκινητές κινητήρων, σωληνοειδή και ενδείκτες. Χωρίζεται σε 4 ομάδες, καθεμία με 8 μονάδες. Λόγω της απαγωγής θερμότητας της μονάδας, το μεγαλύτερο ρεύμα για κάθε μία από τις 4 ομάδες έχει όριο 2 Amperes.

Κάθε μονάδα εξόδου μπορεί να παρέχει ρεύμα αιχμής μεγαλύτερο από την ονομαστική τιμή ρεύματος διάρκειας ζωής της. Αυτή η δυνατότητα εξαρτάται από την ονομαστική τιμή ρεύματος της συσκευής και τη διάρκεια του χρόνου που η συσκευή είναι ενεργοποιημένη. Η μονάδα εξόδου IC697MDL752 παραδίδεται χωρίς ασφάλεια. Ωστόσο, εάν χρειάζεται, τοποθετείται ασφάλεια 3/4 Amp 250 V για λόγους ασφαλείας.

Η μονάδα εξόδου συνοδεύεται από μηχανικό κλειδί που παρέχει έναν μηχανισμό ασφαλείας. Αυτό διασφαλίζει ότι η μονάδα είναι σωστά τοποθετημένη και αποτρέπει την ακούσια αντικατάσταση μονάδων σε μια υποδοχή με διαφορετικό τύπο μονάδας. Κάθε μονάδα συνοδεύεται από ένα κλειδί για αυτόν τον σκοπό.

Κατά την εγκατάσταση ή την αφαίρεση των πλακετών ακροδεκτών, συνιστάται έντονα η απενεργοποίηση της τροφοδοσίας. Μόλις απενεργοποιηθεί η τροφοδοσία, η αρθρωτή πόρτα μπορεί να ανοίξει για να αποκτήσετε πρόσβαση στη βίδα υποδοχής, η οποία ασφαλίζει σταθερά την πλακέτα ακροδεκτών στη θέση της.

Η πλακέτα ακροδεκτών έχει σχεδιαστεί για να φιλοξενεί μεγέθη καλωδίων από AWG 0,36 mm2 έως AWG 2,1 mm2. Είναι κρίσιμο να σημειωθεί ότι μια μέγιστη διάμετρος μόνωσης 0,135 ίντσας δεν πρέπει να υπερβαίνεται όταν πρόκειται για καλώδιο 2,1 mm2 για την καλωδίωση όλων των σημείων. Για σωστή σύνδεση, δύο καλώδια μπορούν να τερματιστούν σε οποιονδήποτε ακροδέκτη, εφόσον είναι του ίδιου μεγέθους. Η πλακέτα ακροδεκτών είναι κατασκευασμένη για να φιλοξενεί έως και 40 καλώδια 2,1 mm2. Εάν χρησιμοποιούνται, θα πρέπει να τοποθετούνται τουλάχιστον 8 ίντσες από το άκρο του τερματισμού. Αυτό δημιουργεί επαρκή χώρο για να κλείσει εύκολα η αρθρωτή πόρτα.

Αφού γίνουν όλες οι συνδέσεις στις μονάδες καλωδίων, συνιστάται οι δεσμοί καλωδίων να τυλίγονται σφιχτά γύρω από τις δέσμες καλωδίων. Όταν χειρίζεστε μεγαλύτερες δέσμες καλωδίων, συνιστώνται επιπλέον δεσμοί καλωδίων. Περιλαμβάνεται μια ετικέτα πόρτας κυκλώματος με κάθε μονάδα για να δείχνει πληροφορίες καλωδίωσης. Εάν η ετικέτα είναι δύσκολο να εισαχθεί στην αρθρωτή πόρτα, μπορείτε να τσαλακώσετε την χαραγμένη άκρη πριν την εισαγωγή.

Μετά την ολοκλήρωση της καλωδίωσης πεδίου, βεβαιωθείτε ότι η πλακέτα ακροδεκτών είναι στερεωμένη στο πλαίσιο. Αυτό επιτυγχάνεται εισάγοντας το λουράκι της πλακέτας στις μικρές υποδοχές στην κάτω σχάρα οδηγού κάρτας στο πλαίσιο. Το λουράκι αναγνωρίζει επίσης την πλακέτα ακροδεκτών με την ακριβή θέση της υποδοχής ζεύξης. Για επαρκή εξαερισμό, αφήστε απόσταση 6 ιντσών πάνω και κάτω από τη σχάρα.

Τεχνικές Προδιαγραφές IC697MDL752

Τεχνικές Πληροφορίες

Προδιαγραφές32 (τέσσερις ομάδες των 8 εξόδων η καθεμία)Έξοδοι ανά Μονάδα:500 Volts μεταξύ ομάδων εισόδου32 (τέσσερις ομάδες των 8 εξόδων η καθεμία)Απομόνωση:1500 Volts - οποιαδήποτε έξοδος προς το backplane500 Volts μεταξύ ομάδων εισόδουΕύρος Τάσης Εξόδου: Ρεύμα Εξόδου:10 έως 15 Volts
