IC697MDL341 GE FANUC 120 / 240 VAC Διακριτή μονάδα εξόδου σειρά 90-70

IC697MDL341 GE FANUC 120 / 240 VAC Διακριτή Μονάδα Εξόδου Σειράς 90-70

Περιγραφή Προϊόντος

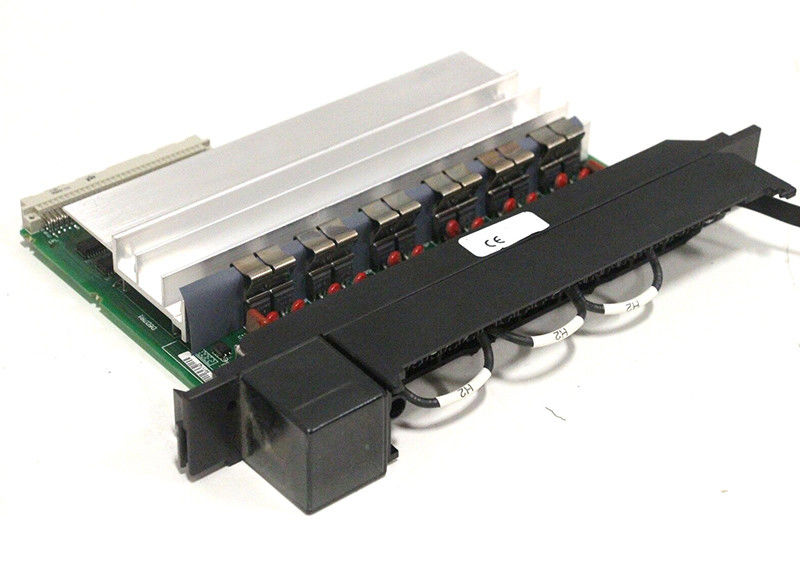

Η IC697MDL341 είναι μια Διακριτή Μονάδα Εξόδου 120 / 240 VAC της GE για τη σειρά 90-70. Αυτή η μονάδα είναι εξοπλισμένη με 12 απομονωμένα σημεία για να διασφαλίζει τη χρήση διαφορετικών φάσεων στην τροφοδοσία AC. Έχει χωρητικότητα 2 αμπέρ ανά σημείο και υψηλή χωρητικότητα εκκίνησης στο 10x του ονομαστικού ρεύματος για να επιτρέπει ένα εντυπωσιακό εύρος επαγωγικών και πυρακτωτικών φορτίων. Οι έξοδοι της μονάδας είναι ασφαλισμένες με μια αντικαταστάσιμη ασφάλεια 3,15 αμπέρ.

Η μονάδα IC697MDL341 χρησιμοποιεί ενδείξεις LED για να παρέχει την κατάσταση ON ή OFF κάθε σημείου στην πλευρά λογικής του κυκλώματος. Επιπλέον, υπάρχει ένα LED που εμφανίζει την κατάσταση των ασφαλειών που βρίσκονται στο πάνω μέρος της μονάδας. Εάν μία ή περισσότερες από τις ασφάλειες καούν, αυτό το LED θα δείχνει ON. Η μονάδα είναι μηχανικά κλειδωμένη για να εγγυάται τη σωστή αντικατάσταση με παρόμοιο τύπο μονάδας στο πεδίο. Ο χρήστης μπορεί να διαμορφώσει αναφορές I/O, και βολικά, δεν απαιτούνται βραχυκυκλωτήρες ή διακόπτες DIP στη μονάδα.

Φορτία συσκευών, συμπεριλαμβανομένων πηνίων, εκκινητών κινητήρων και ενδείξεων, μπορούν να επωφεληθούν από τη χρήση αυτής της μονάδας. Μια ονομαστική τιμή 2 αμπέρ ανά σημείο ισχύει για τη μακροπρόθεσμη χωρητικότητα ρεύματος κάθε σημείου. Η συνολική διάχυση θερμότητας εντός της μονάδας περιορίζει το μέγιστο ρεύμα στα 16 αμπέρ. Κάθε έξοδος μπορεί παροδικά να μεταφέρει ρεύμα αιχμής μεγαλύτερο από τη μακροπρόθεσμη ονομαστική τιμή ρεύματος. Ο ρυθμός με τον οποίο μπορούν να επαναληφθούν οι αιχμές εξαρτάται από την ονομαστική τιμή ρεύματος της συσκευής και το ποσοστό του χρόνου που η συσκευή είναι ON (ή κύκλος λειτουργίας).

Η μονάδα IC697MDL341 είναι μηχανικά κλειδωμένη. Αυτό αποτρέπει την ακούσια αντικατάσταση μιας μονάδας με έναν άλλο τύπο σε μια δεδομένη υποδοχή. Το κλειδί ταιριάζει σε ένα διακριτό σχήμα στην πλακέτα που βρίσκεται κάτω από τον σύνδεσμο. Κάθε κλειδί είναι προ-συσκευασμένο με τη μονάδα IC697MDL341.

Τεχνικές Προδιαγραφές

Τεχνικές Πληροφορίες
