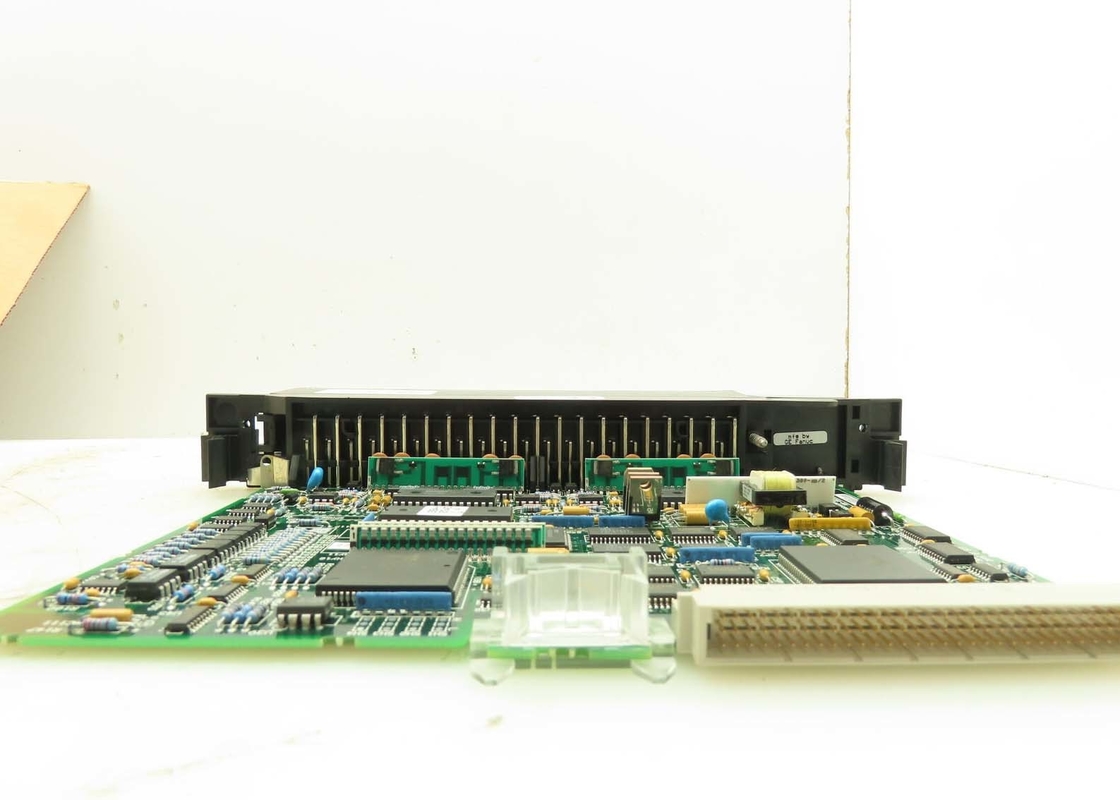

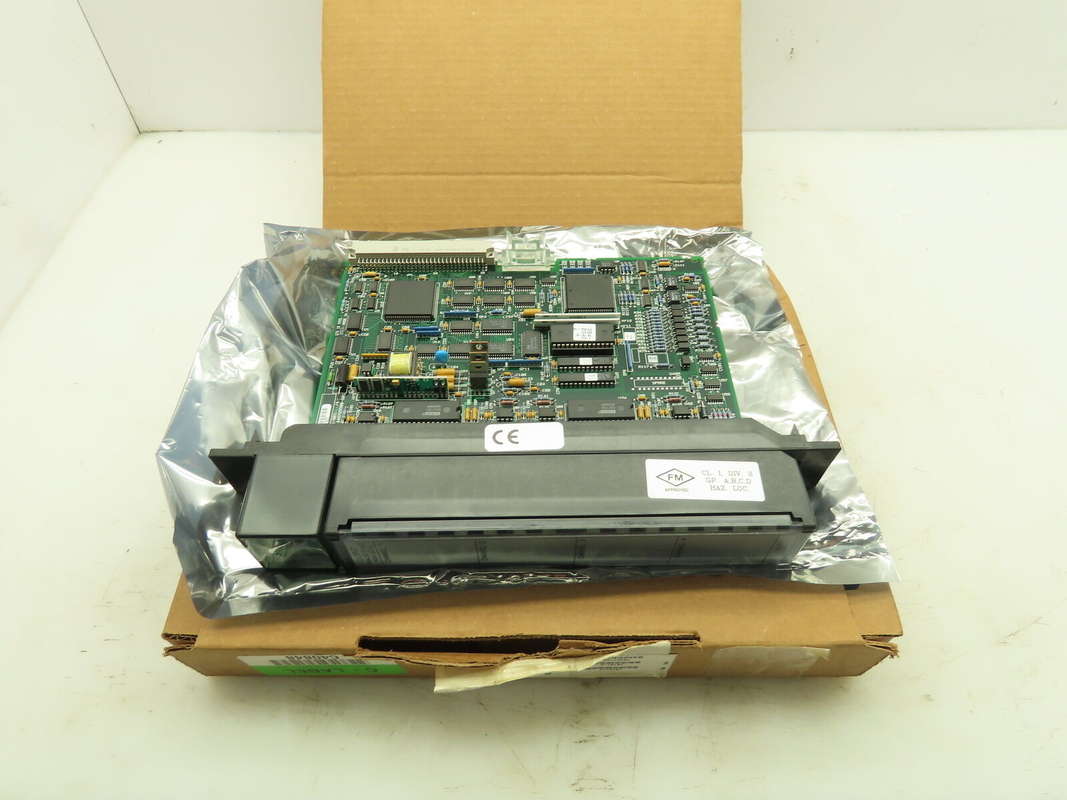

GE FANUC IC697ALG320 , high-level analog output module , Series 90-30

Γερμανία FANUC IC697ALG320, υψηλού επιπέδου ενότητα αναλογικής παραγωγής, σειρά 90-30

Περιγραφή προϊόντων

Το IC697ALG320 είναι μια υψηλού επιπέδου ενότητα αναλογικής παραγωγής και είναι πλήρως - συμβατό σύστημα με τη σειρά της Γερμανίας 90-30 ενότητες. Η τάση και τα τρέχοντα αποτελέσματα είναι σε μια ενιαία ενότητα, και η ενότητα παραγωγής έχει τέσσερα χωριστά διαμορφωμένα αποτελέσματα για είτε το ρεύμα είτε την τάση. Επιπλέον, η ενότητα παρέχει τα διπολικά ή unipolar αποτελέσματα. Το σύστημα αναλογικής παραγωγής IC697ALG320 παρέχει σε 0 έως 22,5 σήματα τρεχόντων βρόχων milliamp το μεμονωμένο ξελέπιασμα χρηστών σε κάθε κανάλι παραγωγής. Αυτό το ιδιαίτερο σύστημα παραγωγής έχει ένα γρήγορο ποσοστό αναπροσαρμογών και δεν απαιτεί κανέναν άλτη ή διακόπτη ΕΜΒΥΘΙΣΗΣ για τη διαμόρφωση. Είναι επίσης εργοστάσιο που βαθμολογείται με τα στοιχεία που αποθηκεύονται στην αμετάβλητη μνήμη EEPROM. Η διαμόρφωση του IC697ALG είναι απλή χρησιμοποιώντας το MS-dos ή τα Windows προγραμματίζοντας το λογισμικό.

Η υψηλού επιπέδου αναλογική παραγωγή για το PLC δέχεται τα ψηφιακά στοιχεία από την ΚΜΕ ή άλλους ελεγκτές με την πρόσβαση backplane PLC. Η παραγωγή μετατρέπεται έπειτα από έναν μετατροπέα D/A στα αναλογικά αποτελέσματα μέχρι δέκα βολτ. Ο βασικός μετατροπέας προσφέρει 16 μπιτ του ψηφίσματος με το monotonicity 14 μπιτ. Επιπλέον, τα αποτελέσματα είναι απομονωμένα από backplane έτσι προστατεύονται από το σταθερό κράτος ή τους παροδικούς overvoltage όρους. Ενώ αναμένεται για αυτό το αναλογικό σύστημα για να έχει τα φορτία παραγωγής που θα επιπλέουν ή δεμένος στην ίδια δυνατότητα, έχει ως σκοπό να επιτρέψει μέχρι 0,5 VDC διαφορά τάσης συμμόρφωσης μεταξύ των αποτελεσμάτων. Αυτό αποτρέπει τα ρεύματα ή τα λάθη επίγειων βρόχων από να συμβεί. Επιπλέον, τα αποτελέσματα θα λειτουργήσουν κατάλληλα παρουσία παρασίτων υψηλής συχνότητας μεγάλου ποσού εάν είναι απαραίτητο.

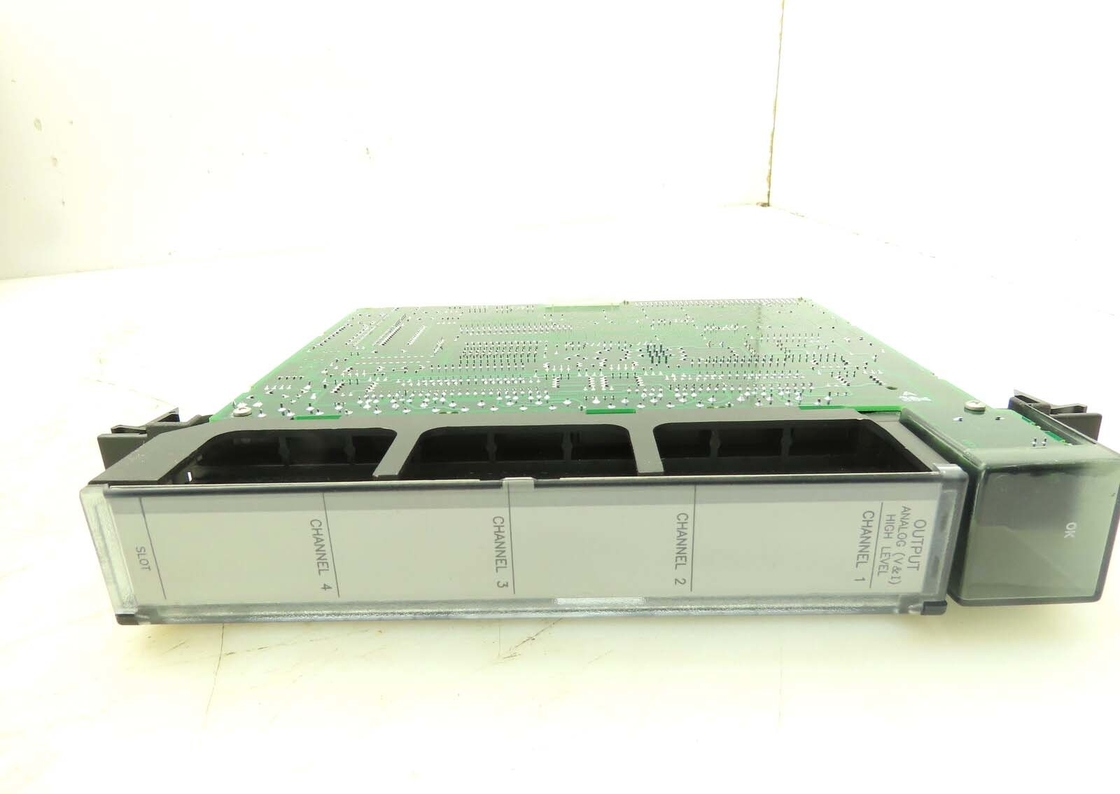

Για να συνδέσει την ενότητα IC697ALG320 από τις συσκευές χρηστών, τερματικά βιδών χρήσης στο μετακινούμενο τελικό φραγμό συνδετήρων 40 που τοποθετείται στο μέτωπο της ενότητας. Όλες οι συνδέσεις τομέων πρέπει να συνδεθούν με καλώδιο στο I/O τελικό πίνακα με τον καλό βαθμό, στριμμένο προστατευμένο καλώδιο ενοργάνωσης.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Προδιαγραφές
