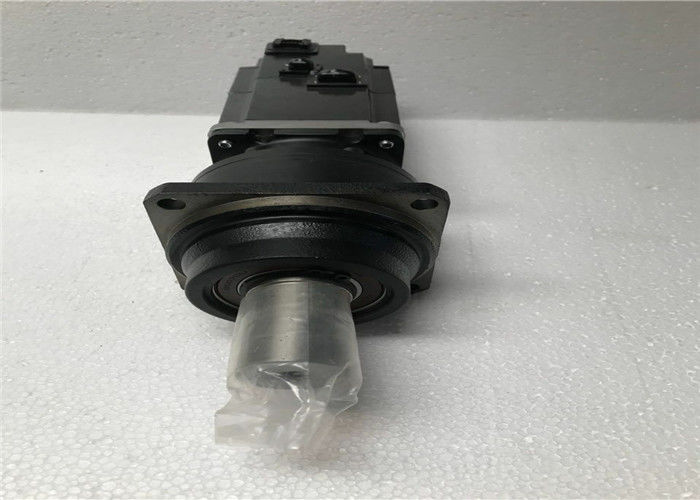

HF-KP73BG1 ΕΞΟΔΟΣ 750W 3000 Σ.Α.Λ. 150 Βιομηχανικός Σερβοκινητήρας Mitsubishi

Name: HF-KP73BG1 ΕΞΟΔΟΣ 750W 3000 Σ.Α.Λ. 150 Βιομηχανικός Σερβοκινητήρας Mitsubishi
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: HF-KP73BG1
Price: 10000.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Ιαπωνία
Μάρκα:	Mitsubishi
Πιστοποίηση:	CE
Αριθμό μοντέλου:	HF-KP73BG1

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Ιαπωνία

Μάρκα:

Mitsubishi

Πιστοποίηση:

Αριθμό μοντέλου:

HF-KP73BG1

Κατηγορία:

Industiral servo κινητήρα

Μοντέλο:

HF-KP73BG1

Αξιολογημένη ισχύς εξόδου:

750W

Ωριαία ταχύτητα:

3000R/λεπτό

Σειρά:

HF-KP σειρά

Μάρκα:

Μιτσούμπισι

Βαθμολογημένη IUTPUT:

3AC 106V 5.2A

Επισημαίνω:

High Light

Επισημαίνω:

AC σερβομηχανισμό με κινητήρα

ηλεκτρική σερβο μηχανή

Trading Information

Ποσότητα παραγγελίας min:

Τιμή:

Contact

Συσκευασία λεπτομέρειες:

Νέο αρχικό κιβώτιο

Χρόνος παράδοσης:

3-5 ημέρες

Όροι πληρωμής:

T/T/paypal

Δυνατότητα προσφοράς:

Περιγραφή προϊόντων

OUTPUT 750W 3000 R/MIN 150 Hz HF-KP73BG1 Βιομηχανικός Σερβοκινητήρας Mitsubishi

HF-KP73BG1 Περιγραφή

Ο Mitsubishi HF-KP73(BG1) είναι ένας σερβοκινητήρας AC υψηλής απόδοσης, χαμηλής αδράνειας, σχεδιασμένος για το σύστημα MELSEC Servo. Είναι μέρος της σειράς κινητήρων συμβατών με τη σειρά MR-J4 και έχει σχεδιαστεί για να παρέχει εξαιρετικό έλεγχο ταχύτητας, υψηλή ροπή και ακριβή τοποθέτηση. Αυτός ο κινητήρας είναι ιδανικός για εφαρμογές που απαιτούν ταχεία επιτάχυνση/επιβράδυνση και έλεγχο κίνησης υψηλής ακρίβειας, όπως σε βιομηχανικά ρομπότ, εξοπλισμό κατασκευής ημιαγωγών, μηχανές CNC και μηχανήματα συσκευασίας υψηλής ταχύτητας. Το επίθημα "BG1" υποδεικνύει μια συγκεκριμένη επιλογή ηλεκτρομαγνητικού φρένου, το οποίο συγκρατεί τον άξονα του κινητήρα στη θέση του όταν είναι απενεργοποιημένος, αποτρέποντας την κίνηση για λόγους ασφαλείας και έλεγχο του κάθετου άξονα.

HF-KP73BG1 Χαρακτηριστικά

1.
Υψηλή απόδοση: Διαθέτει υψηλή ροπή και χαμηλή αδράνεια, επιτρέποντας γρήγορες εκκινήσεις και στάσεις με ελάχιστη υπέρβαση, κάτι που είναι κρίσιμο για την αυτοματοποίηση υψηλού κύκλου.
2.
Κωδικοποιητής υψηλής ανάλυσης: Εξοπλισμένο με κωδικοποιητή υψηλής ανάλυσης 24 bit (πάνω από 16 εκατομμύρια παλμοί/στροφή), παρέχοντας εξαιρετικά ακριβή ανάδραση θέσης για ακριβή έλεγχο κίνησης.
3.
Ηλεκτρομαγνητικό φρένο (μοντέλο BG1): Περιλαμβάνει ένα ασφαλές φρένο που ενεργοποιείται αυτόματα όταν διακόπτεται η παροχή ρεύματος, διασφαλίζοντας την ασφάλεια συγκρατώντας φορτία και αποτρέποντας πτώσεις σε κάθετους άξονες.
4.
Υψηλή απόδοση: Χρησιμοποιεί μαγνήτες νεοδυμίου υψηλής ενέργειας και βελτιστοποιημένο σχεδιασμό για υψηλή απόδοση, μειώνοντας την παραγωγή θερμότητας και την κατανάλωση ενέργειας.
5.
Στιβαρή κατασκευή: Κατασκευασμένο με στιβαρό περίβλημα και ρουλεμάν υψηλής ποιότητας για να αντέχει σε σκληρά βιομηχανικά περιβάλλοντα, συμπεριλαμβανομένης της ομίχλης λαδιού και της σκόνης.
6.
Ομαλότερη λειτουργία: Οι προηγμένοι αλγόριθμοι ελέγχου, όταν συνδυάζονται με έναν σερβοενισχυτή MR-J4, ελαχιστοποιούν τους κραδασμούς σε χαμηλές ταχύτητες, με αποτέλεσμα ομαλότερη περιστροφή και καλύτερη απόδοση.

HF-KP73BG1 Υλικό & Εφαρμογές

•
Υλικό: Το περίβλημα του κινητήρα είναι κατασκευασμένο από κράμα αλουμινίου υψηλής αντοχής. Ο άξονας είναι κατασκευασμένος από σκληρυμένο χάλυβα. Τα εσωτερικά εξαρτήματα περιλαμβάνουν μόνιμους μαγνήτες νεοδυμίου-σιδήρου-βορίου (NdFeB) υψηλής ενέργειας και μονωτικά υλικά κατηγορίας F ή υψηλότερης.
•
Κύριες εφαρμογές: Αυτός ο σερβοκινητήρας χρησιμοποιείται σε ένα ευρύ φάσμα εξοπλισμού αυτοματισμού υψηλής ακρίβειας:
- •
  Βιομηχανικά ρομπότ: Ενεργοποιητές αρθρωτών βραχιόνων και καρτεσιανών ρομπότ.
- •
  Εξοπλισμός ημιαγωγών: Χειρισμός πλακιδίων, συγκόλληση καλωδίων και μηχανές τοποθέτησης.
- •
  Εργαλειομηχανές: Αλλαγείς εργαλείων, άξονες τροφοδοσίας για μηχανές CNC.
- •
  Μηχανήματα συσκευασίας: Συστήματα πλήρωσης, σφράγισης και επισήμανσης υψηλής ταχύτητας.
- •
  Οποιαδήποτε εφαρμογή που απαιτεί φρένο συγκράτησης για κάθετη (άξονας Z) κίνηση ή διακοπή που σχετίζεται με την ασφάλεια.

HF-KP73BG1 Σημαντικές παράμετροι

Οι βασικές προδιαγραφές για τον σερβοκινητήρα Mitsubishi HF-KP73(BG1) συνοψίζονται στον παρακάτω πίνακα.

Παράμετρος	Προδιαγραφή
Μοντέλο	HF-KP73(BG1)
Σειρά	Σερβοκινητήρας συμβατός με MR-J4
Τύπος κινητήρα	Χαμηλής αδράνειας, σερβοκινητήρας AC με ηλεκτρομαγνητικό φρένο
Ονομαστική ισχύς	0,75 kW
Ονομαστική ροπή	2,4 N⋅m
Μέγιστη ροπή	7,1 N⋅m
Ονομαστική ταχύτητα	3000 min⁻¹ (rpm)
Μέγιστη ταχύτητα	6000 min⁻¹ (rpm)
Αδράνεια ρότορα (J)	1,46 × 10⁻⁴ kg⋅m²
Τύπος φρένου	Ηλεκτρομαγνητικό (τύπου Hold-on)
Τάση φρένου	Τυπικά 24 V DC (Ανατρέξτε στο εγχειρίδιο για τις ακριβείς προδιαγραφές)
Κωδικοποιητής	24-bit απόλυτος κωδικοποιητής θέσης (16.777.216 παλμοί/στροφή)
Μέγεθος πλαισίου	60 mm
Κατηγορία προστασίας	IP67 (Ανθεκτικό σε σταγόνες, στεγανό στη σκόνη και προστατευμένο από προσωρινή εμβάπτιση)
Κατηγορία μόνωσης	Κατηγορία F (155 °C)
Επίπεδο δόνησης	V15 ή λιγότερο

仕様

シリーズ名
指令インタフェース
電圧クラス
回転型サーボモータ形名
対応サーボアンプ	CC-Link IE フィールドネットワークインタフェース
	SSCNETⅢ/H インタフェース
	2軸一体SSCNETⅢ/H インタフェース
	3軸一体SSCNETⅢ/H インタフェース
	汎用インタフェース
	SSCNETⅢ インタフェース
	SSCNETⅢ (フルクローズド制御)
	CC-Link対応位置決め機能内蔵
	2軸一体SSCNETⅢ インタフェース
電源設備容量(注1)		[kVA]
連続特性	定格出力	[kW]
	定格トルク(注9)	[N・m]
最大トルク(トルクアップ時)(注8)		[N・m]
最大トルク		[N・m]
定格回転速度		[r/min]
最大回転速度		[r/min]
瞬時許容回転速度		[r/min]
連続定格トルク時のパワーレート		[kW/s]
定格電流		[A]
最大電流(トルクアップ時)(注8)		[A]
最大電流		[A]
回生ブレーキ頻度(注2)		[回/分]
慣性モーメントJ		[× 10^-4 kg・m²]
推奨負荷慣性モーメント比(注4)
速度・位置検出器
装備品
絶縁階級
構造
環境条件(注7)	周囲温度
	周囲湿度
	雰囲気
	標高
	耐振動(注6)
質量		[kg]
注釈について

MELSERVO-J3シリーズ
SSCNETⅢインタフェース SSCNETⅢ(フルクローズド制御) 汎用インタフェース CC-Link対応位置決め機能内蔵
200V
HF-KP73BG1 1/5
-
-
-
-
MR-J3-70A
MR-J3-70B
MR-J3-70B-RJ006
MR-J3-70T
MR-J3W-77B MR-J3W-1010B
1.3
0.75
2.4
8.36
7.2
3000
6000
6900
39.9
5.2
18.2
15.6
140
1.63
15倍以下
アブソリュート・インクリメンタル共用18ビットエンコーダ(サーボモータ１回転あたりの分解能:262144 p/rev)
－(オイルシール付モータも対応可能です.(HF-KP□J))
B種
全閉自冷(保護等級:IP65)(注5)
0～40℃(凍結のないこと),保存:-15～70℃(凍結のないこと)
80％RH以下(結露のないこと),保存:90％RH以下(結露のないこと)
屋内(直射日光が当たらないこと),腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと
海抜1000ｍ以下
X:49m/s² Y:49m/s²
3.9
仕様比較時には注釈が表示されないため,各機種の仕様をご覧ください.
