Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| μάρκα: | Panasonic | Αριθμός Μοντέλου: | MSME022G1U |
|---|---|---|---|
| χώρα καταγωγής: | Ιαπωνία | Τύπος: | Βιομηχανικά σερβο Drive |
| Χρόνος Παράδοσης: | 2-3days | ΕΚΤΙΜΗΜΕΝΗ ΠΕΡΙΣΤΡΟΦΉ: | 3000RPM |
| ΕΚΤΙΜΗΜΕΝΟ Freq: | 2KHZ | ονομαστική ισχύς: | 0.2KW |
| Εισόδου: | 106V 2.5A | ||
| Επισημαίνω: | ewing σερβο μηχανή μηχανών,AC σερβομηχανισμό με κινητήρα |
||

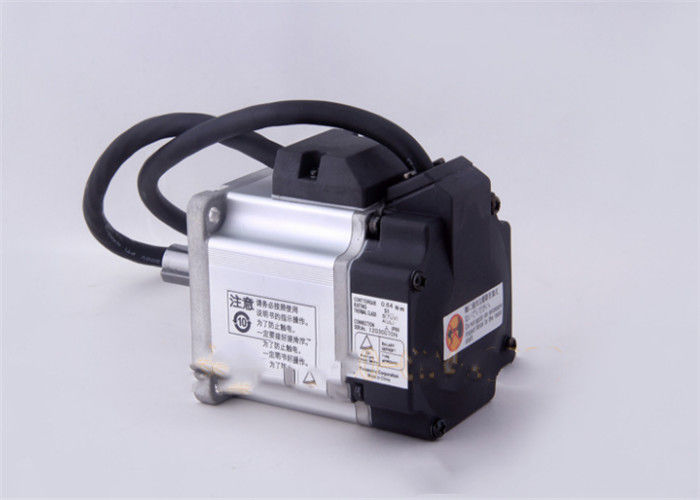

A5 βιομηχανική σερβο μηχανή 2KHz, 0.2KW, 200V της Panasonic MSME022G1U σειράς
Λεπτομερής περιγραφή προϊόντων
| Εμπορικό σήμα | Panasonic |
| Χώρα προέλευσης | Ιαπωνία |
| πρότυπος αριθμός | MSME022G1U |
Γρήγορη λεπτομέρεια
ΕΚΤΙΜΗΜΕΝΗ ΠΕΡΙΣΤΡΟΦΉ 3000RPM
ΕΚΤΙΜΗΜΕΝΟ Freq 200Hz
ΕΚΤΙΜΗΜΕΝΗ παραγωγή 0.2KW
Εισαγωγή 106V
Λεπτομέρειες προϊόντων
Προδιαγραφές:
| Στοιχείο | Προδιαγραφές | |||
|---|---|---|---|---|
| Δύναμη εισαγωγής | 100 Β | Κύριο κύκλωμα | Ενιαία φάση 100 Β + 10% - 15% ~120 Β + 10% - 15% Hz 50 Hz/60 | |
| Κύκλωμα ελέγχου | Ενιαία φάση 100 Β + 10% - 15% ~120 Β + 10% - 15% Hz 50 Hz/60 | |||
| 200 Β | Κύριο κύκλωμα | Α-πλαίσιο Δ-πλαίσιο |
Single/3-φάση 200 Β + 10% - 15% ~240 Β + 10% - 15% Hz 50 Hz/60 | |
| Ε-πλαίσιο, Φ-πλαίσιο |
Single/3-φάση 200 Β + 10% - 15% ~240 Β + 10% - 15% Hz 50 Hz/60 | |||
| Έλεγχος κύκλωμα |
Α-πλαίσιο Δ-πλαίσιο |
Ενιαία φάση 200 Β + 10% - 15% ~240 Β + 10% - 15% Hz 50 Hz/60 | ||
| Ε-πλαίσιο, Φ-πλαίσιο |
Ενιαία φάση 200 Β + 10% - 15% ~240 Β + 10% - 15% Hz 50 Hz/60 | |||
| Περιβάλλον | θερμοκρασία | Περιβαλλοντική θερμοκρασία: 0 ˚C σε 55 ˚C (ελεύθερα από το πάγωμα) Θερμοκρασία αποθήκευσης: – 20 ˚C σε 65 ˚C (Εγγύηση Max.temperature: 80 ˚C για 72 ώρες απαλλαγμένες από τη συμπύκνωση *1) |
||
| υγρασία | Και λειτουργών και αποθήκευση: 20% 85% RH (ελεύθερα από τη συμπύκνωση *1) | |||
| Ύψος | Χαμηλότερος από 1000 μ | |||
| Δόνηση | 5.88 m/s2 ή λιγότεροι, 10 Hz σε 60 Hz | |||
| Μέθοδος ελέγχου | Ημιτονοειδής κίνηση κυμάτων IGBT PWM | |||
| Ο κωδικοποιητής ανατροφοδοτεί | 23-κομμάτι (ψήφισμα 8388608) απόλυτος κωδικοποιητής, παρουσίαση σε συνέχειες 7 καλωδίων * Κατά το χρησιμοποίηση του προϊόντος ως επαυξητικό σύστημα (που δεν χρησιμοποιεί τα πολύστροφα στοιχεία), μην συνδέστε μια μπαταρία για τον απόλυτο κωδικοποιητή. Αντ' αυτού, θέστε την παράμετρο Pr0.15 [1] (προεπιλογή). |
|||
| Η εξωτερική κλίμακα ανατροφοδοτεί | A/B φάση, defferential εισαγωγή σημάτων έναρξης. Κατασκευαστές που υποστηρίζουν την τμηματική κλίμακα επικοινωνίας: Αυτοματοποίηση S.Coop Fagor., Co. Magnescale, ΕΠΕ, εταιρία Nidec Sankyo εταιριών Mitutoyo, PLC Renishaw |
|||
| Παράλληλος I/O συνδετήρας | Σήμα ελέγχου | Εισαγωγή | Γενικός σκοπός 10 εισαγωγές Η λειτουργία της γενικής χρήσης εισαγωγής επιλέγεται από τις παραμέτρους. |
|
| Παραγωγή | Γενικός σκοπός 6 αποτελέσματα Η λειτουργία της γενικής χρήσης παραγωγής επιλέγεται από τις παραμέτρους. |
|||
| Αναλογικό σήμα | Εισαγωγή | 3 εισαγωγές (δεκαεξάμπιτο A/D: 1 εισαγμένος, 12 μπιτ A/D: 2 εισαγωγές) | ||
| Παραγωγή | 2 αποτελέσματα (αναλογικό όργανο ελέγχου: παραγωγή 2) | |||
| Σήμα σφυγμού | Εισαγωγή | 2 εισαγωγές (εισαγωγή φωτογραφία-συζευκτήρων, δέκτης γραμμών που εισάγεται) Και ο ανοικτός συλλέκτης και η διεπαφή οδηγών γραμμών μπορούν να συνδεθούν. Η διεπαφή οδηγών γραμμών υψηλής ταχύτητας μπορεί να συνδεθεί. |
||
| Παραγωγή | 4 αποτελέσματα (οδηγός γραμμών: παραγωγή 3, ανοικτός συλλέκτης: 1 παραγωγή) Η παραγωγή οδηγών γραμμών για τους σφυγμούς κωδικοποιητών (σήμα A/B/Z) ή εξωτερικός ανατροφοδοτεί παραγωγή συλλεκτών σφυγμών (σήμα EXA/EXB/EXZ) την ανοικτή επίσης διαθέσιμη για το σήμα Ζ ή EXZ. |
|||
| Επικοινωνία λειτουργία |
USB | Διεπαφή USB για να συνδέσει με τους υπολογιστές για τη ρύθμιση παραμέτρου ή τον έλεγχο θέσης. | ||
| RS232 | επικοινωνία 1:1 | |||
| RS485 | 1: επικοινωνία ν (ανώτατα 31) | |||
| Λειτουργία ασφάλειας | Ένας αφιερωμένος συνδετήρας παρέχεται για τη λειτουργική ασφάλεια. | |||
| Μέτωπο - επιτροπή | (1) 5 κλειδιά (2) οδηγήσεων (6-ψηφίο) |
|||
| Αναγέννηση | Α-πλαίσιο, Β, - πλαίσιο: κανένας ενσωματωμένος αναπαραγωγικός αντιστάτης (εξωτερικός αντιστάτης μόνο) Γ-πλαίσιο στο φ-πλαίσιο: Ενσωματωμένος αναπαραγωγικός αντιστάτης (ο εξωτερικός αντιστάτης επιτρέπεται επίσης.) |
|||
| Δυναμικό φρένο | Α-πλαίσιο στο φ-πλαίσιο: Ενσωματωμένος | |||
| Τρόπος ελέγχου | Η αλλαγή μεταξύ του ακόλουθου τρόπου 7 επιτρέπεται, (1) έλεγχος θέσης (2) έλεγχος ταχύτητας (3) έλεγχος τοκών (4) έλεγχος θέσης/ταχύτητας (5) έλεγχος θέσης/ροπής (6) έλεγχος ταχύτητας/ροπής (7) πλήρης-κλειστός έλεγχος |
|||
|
Στοιχείο |
Προδιαγραφές |
||
|---|---|---|---|
|
Εισαγωγή ελέγχου |
(1) σερβο-στην εισαγωγή |
||
|
Παραγωγή ελέγχου |
(1) παραγωγή σερβο-συναγερμών |
||
|
Έλεγχος θέσης |
Εισαγωγή ελέγχου |
(1) αντίθετη σαφής εισαγωγή απόκλισης |
|
|
Παραγωγή ελέγχου |
(1) σε θέση παραγωγή |
||
|
Σφυγμός |
Μέγιστη συχνότητα σφυγμού εντολής |
500 kpps (Optocoupler διεπαφή), 8 Mpps (κατά τη χρησιμοποίηση της εισαγωγής δεκτών γραμμών που πολλαπλασιάζεται με 4) |
|
|
Σχήμα σημάτων σφυγμού εισαγωγής |
Διαφορική εισαγωγή. Επιλέξιμος από την παράμετρο. |
||
|
Ηλεκτρονικό εργαλείο |
Εφαρμόσιμη αναλογία ξελεπιάσματος: 1/1000 χρονικό 8000 φορές |
||
|
Λειαίνοντας φίλτρο |
Το αρχικό φίλτρο καθυστέρησης ή το φίλτρο τύπων του FIR είναι προσαρμόσιμο στην εισαγωγή εντολής |
||
|
Ανάλογο |
Εισαγωγή εντολής ορίου ροπής |
Το μεμονωμένο όριο ροπής και για τη θετική και αρνητική κατεύθυνση επιτρέπεται. |
|
|
Η τροφή ροπής διαβιβάζει την εισαγωγή |
Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως τροφή ροπής που εισάγεται προς τα εμπρός. |
||
|
Έλεγχος δύο-βαθμός--ελευθερίας |
Διαθέσιμος |
||
|
Αντιδονητικός έλεγχος |
Διαθέσιμος |
||
|
Λειτουργία καταστολής παραλλαγής φορτίων |
Διαθέσιμος |
||
|
Έλεγχος ταχύτητας |
Εισαγωγή ελέγχου |
(1) εσωτερική εισαγωγή επιλογής ταχύτητας εντολής |
|
|
Παραγωγή ελέγχου |
(1) παραγωγή σύμπτωσης ταχύτητας |
||
|
Ανάλογο |
Εισαγωγή εντολής ταχύτητας |
Η εισαγωγή εντολής ταχύτητας με την αναλογική τάση είναι δυνατή. Η ρύθμιση κλίμακας και η πολικότητα εντολής ποικίλλουν ανάλογα με τις παραμέτρους. (Περιστροφική ταχύτητα 6 V/Rated: Προεπιλογή) |
|
|
Εισαγωγή εντολής ορίου ροπής |
Το μεμονωμένο όριο ροπής και για τη θετική και αρνητική κατεύθυνση επιτρέπεται. |
||
|
Η τροφή ροπής διαβιβάζει την εισαγωγή |
Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως τροφή ροπής που εισάγεται προς τα εμπρός. |
||
|
Εσωτερική εντολή ταχύτητας |
Η αλλαγή της εσωτερικής ταχύτητας 8 επιτρέπεται από την εισαγωγή εντολής. |
||
|
Μαλακός-έναρξη/κάτω από τη λειτουργία |
Η μεμονωμένη οργάνωση της επιτάχυνσης και της επιβράδυνσης επιτρέπεται, με 0 s σε 10 s 1000 η Sigmoid επιτάχυνση/η επιβράδυνση r/min. επιτρέπεται επίσης. |
||
|
Ταχύτητα μηδενικά σφιγκτήρας |
Η εσωτερική εντολή ταχύτητας μπορεί να στερεωθεί σε 0 με την ταχύτητα μηδενικά την εισαγωγή σφιγκτηρών. |
||
|
Έλεγχος δύο-βαθμός--ελευθερίας |
Διαθέσιμος |
||
|
Έλεγχος ροπής |
Εισαγωγή ελέγχου |
Ταχύτητα μηδενικά εισαγωγή σφιγκτηρών, εισαγωγή σημαδιών εντολής ροπής, εισαγωγή διακοπτών τρόπου ελέγχου. |
|
|
Παραγωγή ελέγχου |
(1) παραγωγή σύμπτωσης ταχύτητας |
||
|
Ανάλογο |
Εισαγωγή εντολής ροπής |
Η εισαγωγή εντολής ροπής με την αναλογική τάση είναι δυνατή. Η ρύθμιση κλίμακας και η πολικότητα εντολής ποικίλλουν ανάλογα με τις παραμέτρους. (Προεπιλογή ροπής 3 V/rated) |
|
|
Λειτουργία ορίου ταχύτητας |
Η αξία ορίου ταχύτητας με την παράμετρο επιτρέπεται. |
||
|
Πλήρης-κλειστός έλεγχος |
Εισαγωγή ελέγχου |
(1) αντίθετη σαφής εισαγωγή απόκλισης |
|
|
Παραγωγή ελέγχου |
(1) σε θέση παραγωγή |
||
|
Σφυγμός |
Μέγιστη συχνότητα σφυγμού εντολής |
500 kpps (Optocoupler διεπαφή), 8 Mpps (κατά τη χρησιμοποίηση της εισαγωγής δεκτών γραμμών που πολλαπλασιάζεται με 4) |
|
|
Σχήμα σημάτων σφυγμού εισαγωγής |
Διαφορική εισαγωγή. Επιλέξιμος από την παράμετρο. |
||
|
Ηλεκτρονικό εργαλείο |
Εφαρμόσιμη αναλογία ξελεπιάσματος: 1/1000 χρονικό 8000 φορές |
||
|
Λειαίνοντας φίλτρο |
Το αρχικό φίλτρο καθυστέρησης ή το φίλτρο τύπων του FIR είναι προσαρμόσιμο στην εισαγωγή εντολής |
||
|
Ανάλογο |
Εισαγωγή εντολής ορίου ροπής |
Το μεμονωμένο όριο ροπής και για τη θετική και αρνητική κατεύθυνση επιτρέπεται. |
|
|
Η τροφή ροπής διαβιβάζει την εισαγωγή |
Η αναλογική τάση μπορεί να χρησιμοποιηθεί ως τροφή ροπής που εισάγεται προς τα εμπρός. |
||
|
Θέτοντας σειρά της εξωτερικής κλίμακας |
1/40 χρονικό 1280 φορές |
||
|
Έλεγχος δύο-βαθμός--ελευθερίας |
Διαθέσιμος |
||
|
Αντιδονητικός έλεγχος |
Διαθέσιμος |
||
|
Κοινός |
Αυτόματος συντονισμός |
Η αδράνεια φορτίων προσδιορίζεται σε πραγματικό - χρόνος από την οδηγώντας κατάσταση της μηχανής που λειτουργεί σύμφωνα με την εντολή που δίνεται από τη συσκευή και το λογισμικό «PANATERM» ελέγχου υποστήριξης οργάνωσης. Το κέρδος τίθεται αυτόματα σύμφωνα με τη ρύθμιση ακαμψίας. |
|
|
Το τμήμα του κωδικοποιητή ανατροφοδοτεί το σφυγμό |
Η οργάνωση οποιασδήποτε αξίας επιτρέπεται (η αρίθμηση σφυγμών κωδικοποιητών είναι το μέγιστο). |
||
|
Προστατευτική λειτουργία |
Σκληρό λάθος |
Over-voltage, κάτω από-τάση, υπερβολική επιτάχυνση, υπερφόρτωση, υπερθέρμανση, over-current και |
|
|
Μαλακό λάθος |
Υπερβολική απόκλιση θέσης, λάθος τμήματος σφυγμού εντολής, λάθος κ.λπ. EEPROM. |
||
|
Τα στοιχεία συναγερμών επισημαίνουν πίσω |
Να επισημάνει πίσω των στοιχείων συναγερμών είναι διαθέσιμη |
||
Ο ακόλουθος είναι μερικά από τα πρότυπα κίνησης, και νέα και χρησιμοποιούμενα εφοδιάζεται:
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | MUDS043A1A | MUDS023A1A |
| MUDS083A1A | MUMS082A1E0S | MUDS083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | MLDET2310P | MUMA082P1T |
| MLDET2510P | MKDET1310P | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
